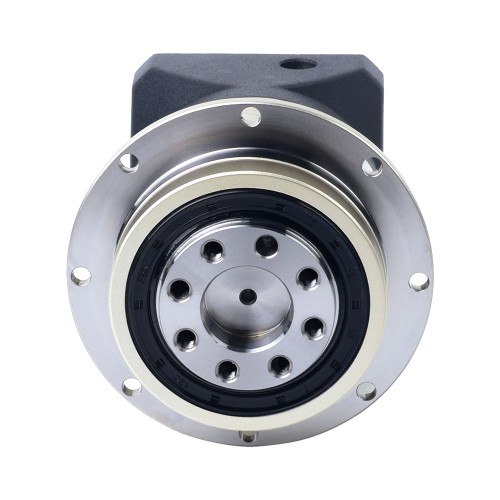

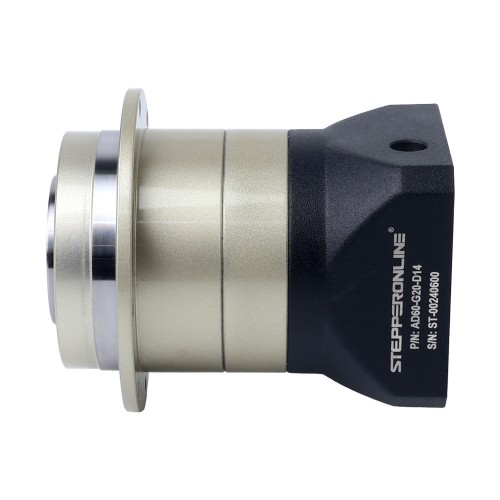

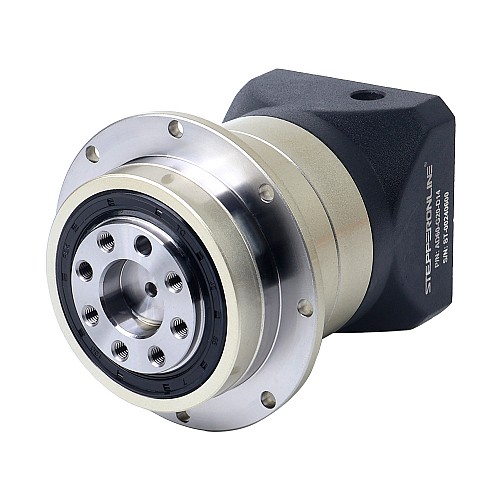

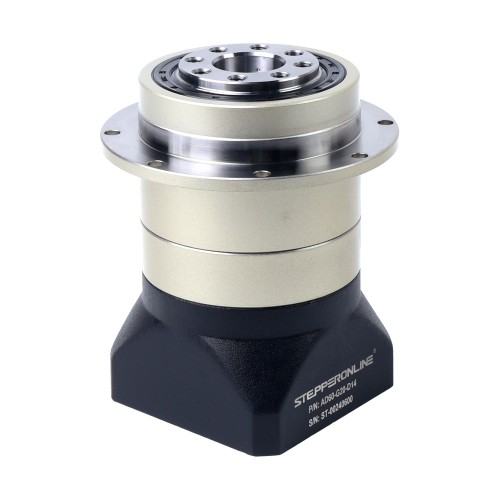

서보 모터 IP65용 AD 시리즈 90mm 20:1 헬리컬 유성 기어박스 백래시 5arcmin

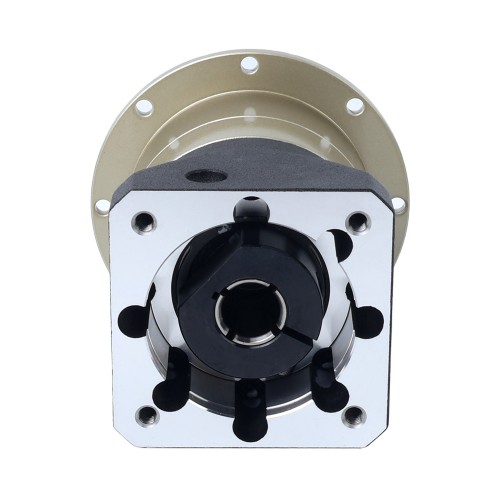

이 나선형 유성 기어박스는 5arcmin의 백래시와 20:1의 기어비를 제공합니다. 크기 60mm, 입력축 직경 14mm의 서보 모터용으로 설계되었으며, 모터를 출력에 직접 쉽게 연결할 수 있도록 플랜지가 함께 제공됩니다.
이 기어박스는 IP65의 높은 보호 등급으로 열악한 환경에 맞게 설계되었으며 높은 토크와 정확도로 부드럽고 조용한 작동을 위한 헬리컬 기어링이 특징입니다. 또한 이 설계는 자동화된 생산 라인, 포장 기계, 섬유 기계 등과 같은 까다로운 응용 분야에 높은 부하 용량을 제공합니다.

기어박스 사양

• 부품 번호: AD60-G20-D14
• 기어박스 유형: 나선형 변속 장치
• 기어 소재: 합금강
• 기어비: 20:1
• 효율성: 94%
• 무부하 백래시: 5arcmin
• 정격 입력 속도: 3000rpm
• 최대 입력 속도: 6000rpm
• 최대 허용 토크: 27Nm(238.97lb-in)
• 모멘트 허용 토크: 100Nm(885.07lb-in)
• 샤프트 최대 축 하중: 1050N
• 최대 굽힘 모멘트: 125N
• 방수 등급: IP65
• 수명: 20000시간

물리적 사양

• 프레임 크기: 60 x 60mm
• 기어박스 길이: 103mm
• 출력 플랜지 직경: Φ40mm
• 입력 샤프트 직경: Φ14mm
• 입력 샤프트 길이: 최대. 30mm
