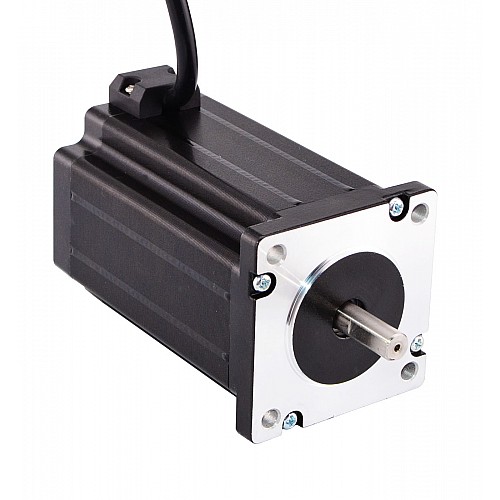

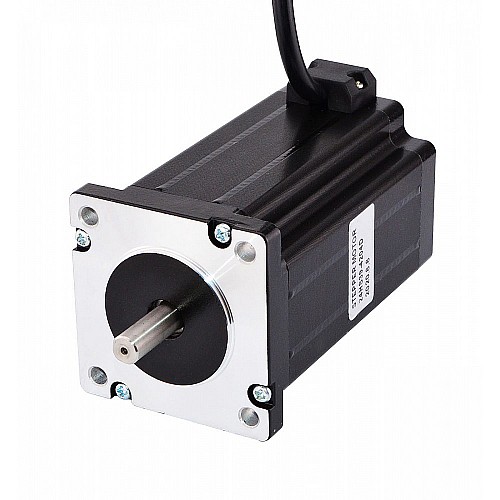

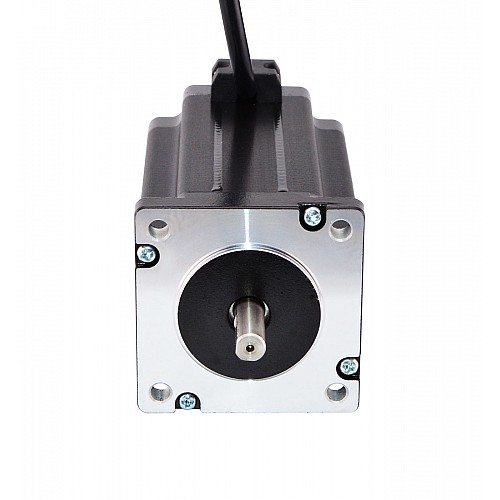

이중 샤프트 Nema 23 스테퍼 모터 4.2A 4Nm(566oz.in) 60x60x100mm 4선

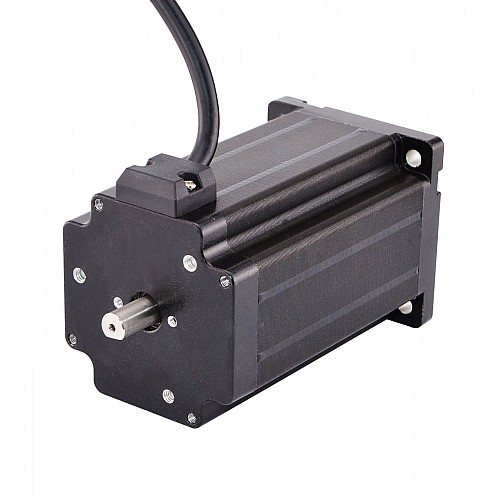

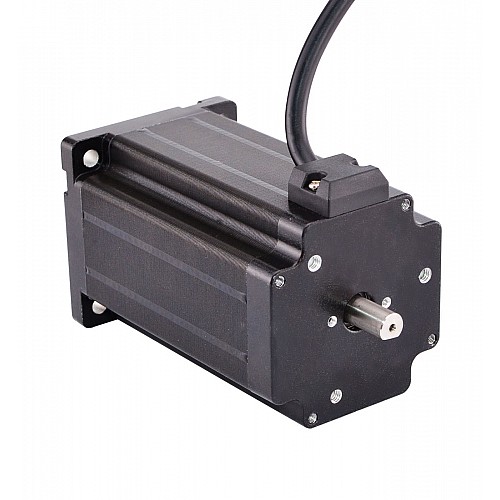

리어 샤프트 길이가 13.5mm이고 샤프트 직경이 8mm인 듀얼 샤프트 모터입니다. 브레이크, 핸드 휠용 인코더에 사용할 수 있는 후면 엔드 캡에 나사 구멍이 있습니다.

전기 사양

• 제조업체 부품 번호: 24HS39-4204D
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 1.8도
• 유지 토크: 4Nm(566.4oz.in)
• 정격 전류/위상: 4.24A
• 위상 저항: 0.7ohms
• 인덕턴스: 3mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]

물리적 사양

• 프레임 크기: 60 x 60mm
• 몸 길이: 100mm
• 샤프트 직경: Φ8mm
• 샤프트 길이: 21mm
• D컷 길이: 15mm
• 리어 샤프트 길이: 13.5mm
• 리어 샤프트 직경: Φ8mm
• 리드 수: 4
• 리드 길이: 500mm

연결
