1축 스테퍼 CNC 키트 4.0Nm(566oz.in) Nema 24 스테퍼 모터 및 드라이버

1축 스테퍼 CNC 키트 4.0Nm(566oz.in) Nema 24 스테퍼 모터 및 드라이버
1축 스테퍼 CNC 키트 4.0Nm(566oz.in) Nema 24 스테퍼 모터 및 드라이버
1축 스테퍼 CNC 키트 4.0Nm(566oz.in) Nema 24 스테퍼 모터 및 드라이버
1축 스테퍼 CNC 키트 4.0Nm(566oz.in) Nema 24 스테퍼 모터 및 드라이버
1축 스테퍼 CNC 키트 4.0Nm(566oz.in) Nema 24 스테퍼 모터 및 드라이버
1축 스테퍼 CNC 키트 4.0Nm(566oz.in) Nema 24 스테퍼 모터 및 드라이버
1축 스테퍼 CNC 키트 4.0Nm(566oz.in) Nema 24 스테퍼 모터 및 드라이버
₩83,857.44
5 + ₩80,751.06
10 + ₩77,869.77
50 + ₩75,183.57
100 + ₩72,677.45
  • 재고: 사전주문
  • 모델: 1-DM556T-24HS39
  • 총 중량: 2.18kg
  • 인증됨: ISO, CE, UKCA, RoHS
판매된 제품: 153

국가 클릭|실시간 재고

이 상품의 최소 주문수량은 10개 입니다
사전 주문은 무엇을 의미하나요?
프리오더 상품은 현재 재고가 없습니다. 주문 시 생산 또는 조달을 시작합니다.

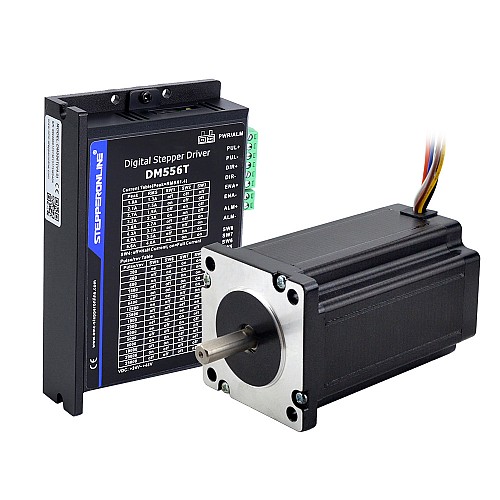

이 CNC 키트에는 다음이 포함되었습니다.
  • 1 x 디지털 스테퍼 드라이브 1.8~5.6A 20-50VDC DM556T
  • 1 x 듀얼 샤프트 Nema 24 바이폴라 4Nm(566oz.in) 60x60x100mm 8 와이어

모터 사양

  • 제조업체 부품 번호: 24HS39-3008D
  • 모터 유형: 바이폴라 스테퍼
  • 단계 각도: 1.8도
  • 홀딩 토크(바이폴라): 4Nm(566oz.in)
  • 유지 토크(단극): 2.8Nm(397oz.in)
  • 정격 전류/위상(바이폴라 병렬): 4.24A
  • 정격 전류/상(바이폴라 직렬): 2.12A
  • 정격 전류/상(단극): 3A
  • 위상 저항(바이폴라 병렬): 0.7ohms
  • 위상 저항(바이폴라 직렬): 2.8ohms
  • 위상 저항(단극): 1.4ohms
  • 인덕턴스(바이폴라 병렬): 3mH±20%(1KHz)
  • 인덕턴스(바이폴라 직렬): 12mH±20%(1KHz)
  • 인덕턴스(단극): 3mH±20%(1KHz)
  • 프레임 크기: 60 x 60mm
  • 몸 길이: 100mm
  • 샤프트 직경: Φ8mm
  • 샤프트 길이: 24mm
  • D컷 길이: 20mm
  • 리드 수: 8
  • 리드 길이: 400mm
  • 무게: 1.6kg

연결

A+
A-
C+
C-
B+
B-
D+
D-
빨간색
블크
블루
WHT
조직
GRN
BRN

드라이버 사양

  • 최적의 토크, 매우 부드러운 모션, 낮은 모터 발열 및 소음을 위한 공진 방지
  • 광범위한 모터에서 최적의 토크를 위한 모터 자동 식별 및 매개변수 자동 구성
  • 단계 및 방향(PUL/DIR) 제어
  • 부드러운 모터 움직임을 위한 멀티 스테핑
  • TTL 호환 및 광학 절연 입력
  • 입력 전압 20-50VDC
  • DIP 스위치를 통해 400-25,600의 16가지 선택 가능한 마이크로 스텝 분해능
  • DIP 스위치를 통해 1.8 - 5.6A의 8가지 선택 가능한 출력 전류 설정
  • 전원을 켤 때 "점프"가 없는 소프트 스타트
  • 최대 200KHz의 펄스 입력 주파수
  • 자동 유휴 전류 감소
  • 과전압 및 과전류 보호
상품 유형
상품 유형 오픈 루프 키트
전기 사양
상수. 2
입력 전압 레퍼런스(V) 24 - 48DC
지주 토크(Ncm) 400
지주 토크(oz.in) 566
축 수 1
토크/추력 곡선이 있습니까?
물리적 사양
샤프트 내경(mm) 8
제품 시리즈 TS 시리즈
출력 샤프트 유형 D
프레임 크기(mm) Nema 24 (60 x 60)
ファイル サイズ
24HS39-3008D.STEP 1.63MB Download
24HS39-3008D_Torque_Curve.pdf 159.65KB Download
DM556T.pdf 2.88MB Download
DM556T.STEP 2.76MB Download
24HS39-3008D_Full_Datasheet.pdf 126.63KB Download
