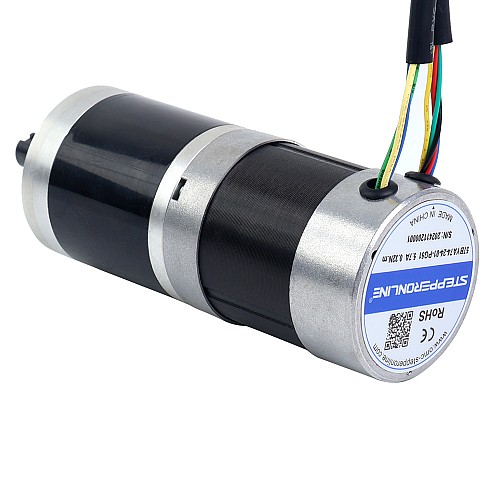

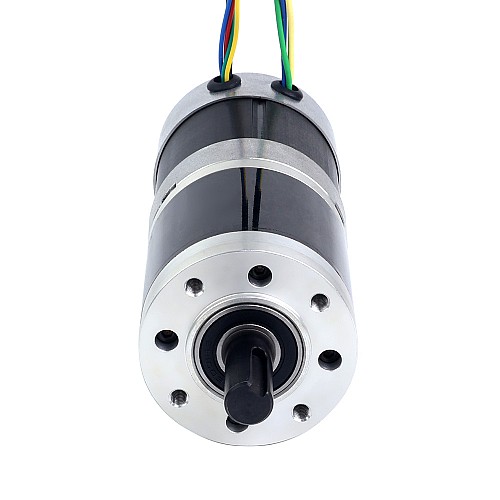

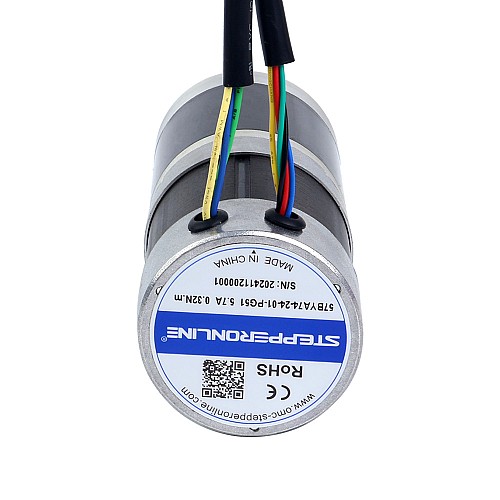

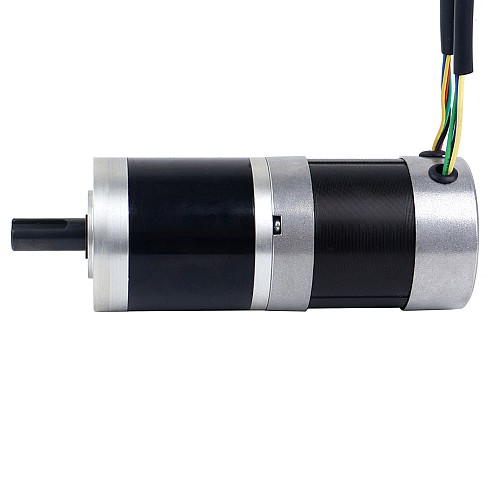

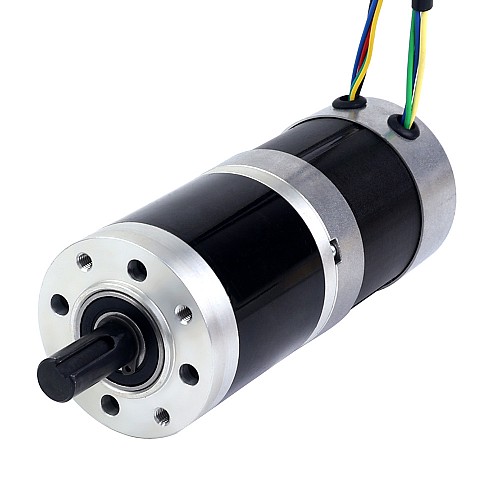

24V 101W 원형 기어 BLDC 모터 11.42Nm(1617.20oz.in) 51:1 원형 유성 기어박스

플랜지 Φ57mm의 24V 101W BLDC 모터입니다. 내장된 51:1 원형 유성 기어박스는 11.42Nm(1617.20oz.in)의 정격 토크를 제공합니다. 전체 원통형 몸체는 특정 상황에서의 설치에 더 적합합니다.
의료 장비, 로봇 공학 및 기타 산업 응용 분야 등 높은 토크, 고정밀, 최대 효율성 및 컴팩트한 구조가 요구되는 모션 제어 응용 분야에 완벽한 솔루션입니다.

전기 사양

• 제조업체 부품 번호: 57BYA74-24-01-PG51
• 단계: 3
• 폴: 4
• 정격 전압: 24V
• 기어박스 제외 정격 토크: 0.32Nm(45.32oz.in)
• 기어박스 포함 정격 토크: 11.42Nm(1617.20oz.in)
• 정격 전력: 101W
• 정격 속도: 59rpm
• 기어박스 없는 속도: 3000rpm
• 정격 전류: 5.70A
• 저항/위상: 0.43±10%Ohms
• 인덕턴스/위상: 1.18±20%mH
• 역기전력: 4.8±5%V/krpm
• 센서: 홀
• 절연 등급: B 130°C[266°F]

물리적 사양

• 기어박스 유형: 유성 기어박스
• 기어비: 51:1
• 프레임 크기: Φ57mm
• 본체 길이: 135.5mm
• 샤프트 직경: Φ12mm
• 샤프트 길이: 30mm
• 샤프트 유형: 키 홈
• 리드 수: 8
• 리드 길이: 500mm
• 무게: 1.57kg
