DSY 시리즈 1000W RS485 DC 서보 모터 24-70VDC 3.20Nm w/ 브레이크 3000rpm 17비트 증분형 인코더 IP65

이것은 24V 8.5W 브레이크와 24-70VDC 1200W 서보 드라이버가 있는 48VDC 1000W 서보 모터로 구성된 최신 DSY 시리즈 DC 서보 시스템입니다. 서보 모터는 정격 토크가 3.20Nm, 피크 토크가 9.60Nm, 정격 속도가 3000rpm입니다.
17비트 싱글 턴 자기 증분형 인코더가 기본으로 제공되며 고전력 밀도 설계를 채택하여 컴팩트한 사이즈에서 강력한 전력을 전달하여 순간 과부하를 3배 달성합니다. 새로운 자기 회로 설계는 토크 리플을 줄여 작동 중 진동을 최소화하고 보다 부드러운 토크 출력을 제공합니다.
모바일 로봇(AMR, AGV), 서비스 로봇, 특수 로봇, 물류 창고 및 분류, 의료 장비, 계측기, 경직물 산업 등 전압 및 크기 제약이 중요한 다양한 응용 분야에서 널리 사용할 수 있습니다.

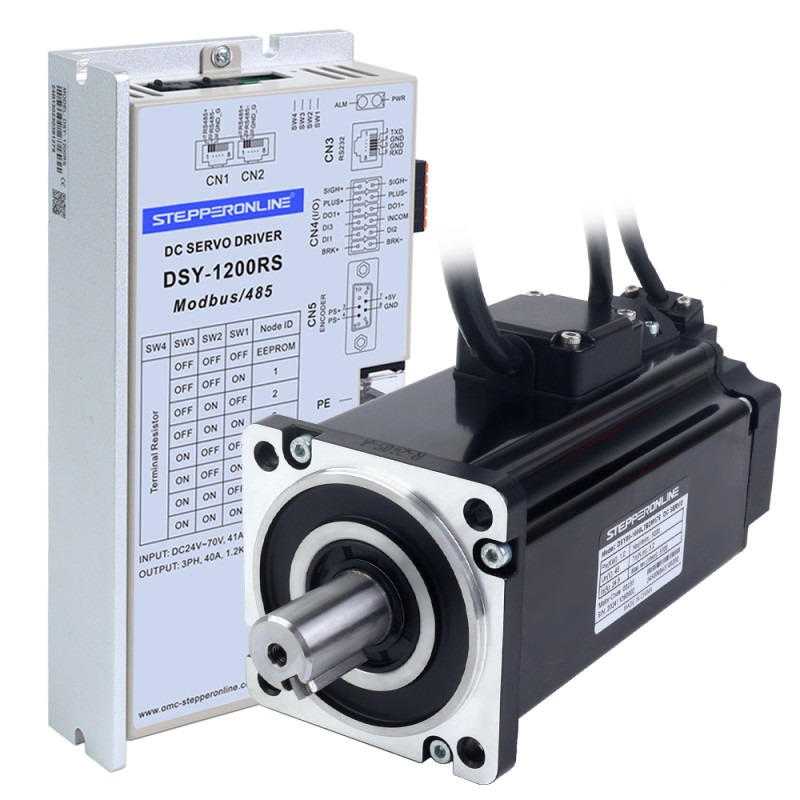

키트 구성품

• 1 x DSY-1200RS: 1200W 펄스/RS485 DC 서보 모터 드라이버
• 1 x DSY80-1000L2B2M17S: 1000W 48V DC 서보 모터 3000rpm 3.20Nm 브레이크 17비트 인코더 IP65

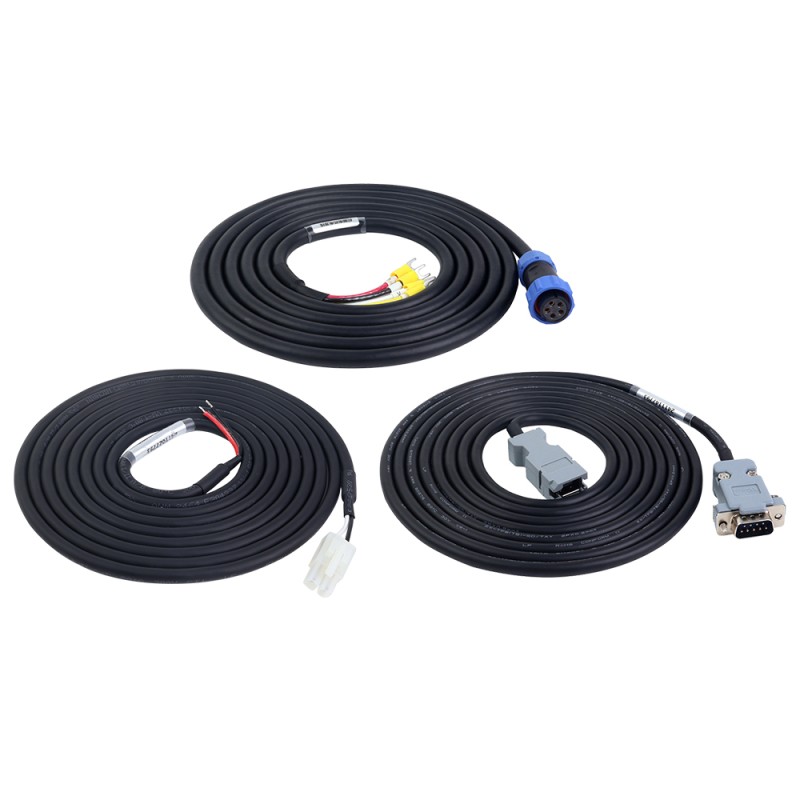

• 1 x P2-DS-03P30M: 3.0m 모터 케이블
• 1 x P1-DS-03M-S: 3.0m 브레이크 케이블
• 1 x E2-DS-03AM: 3.0m 인코더 케이블

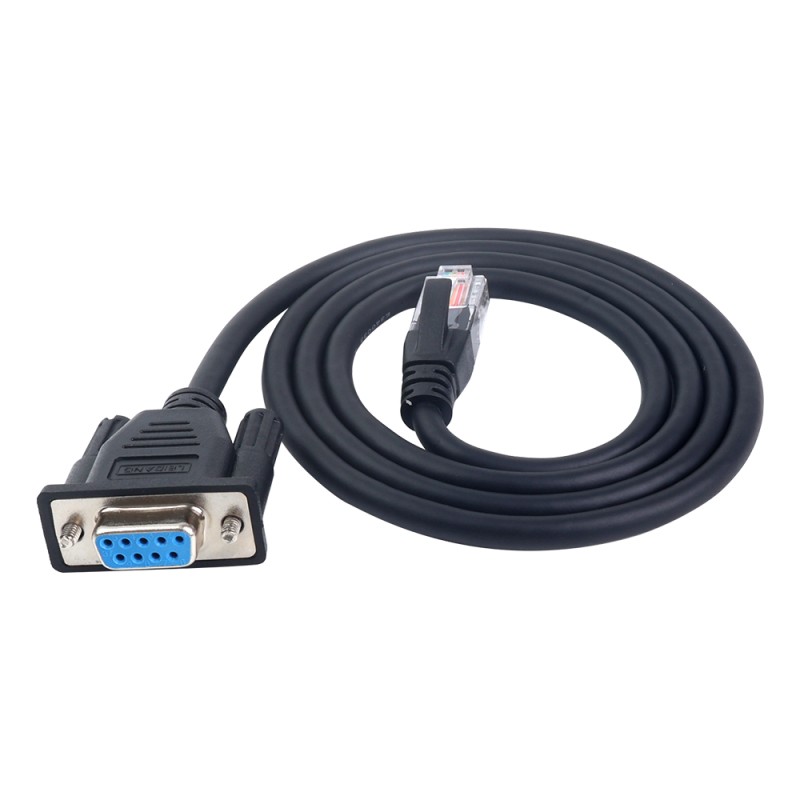

• 1 x RS232-5: 1.0m 디버깅 케이블

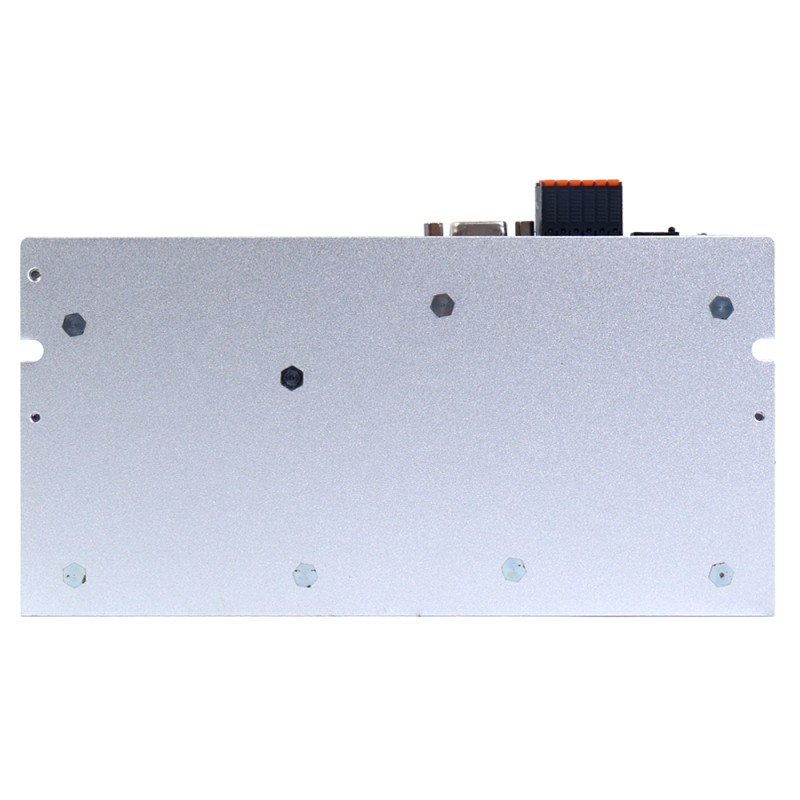

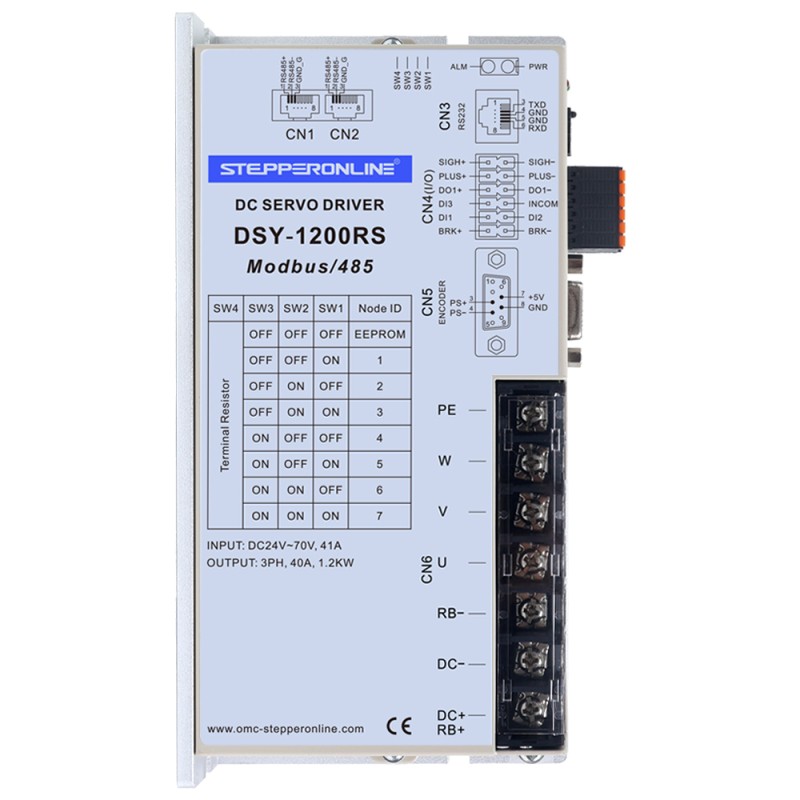

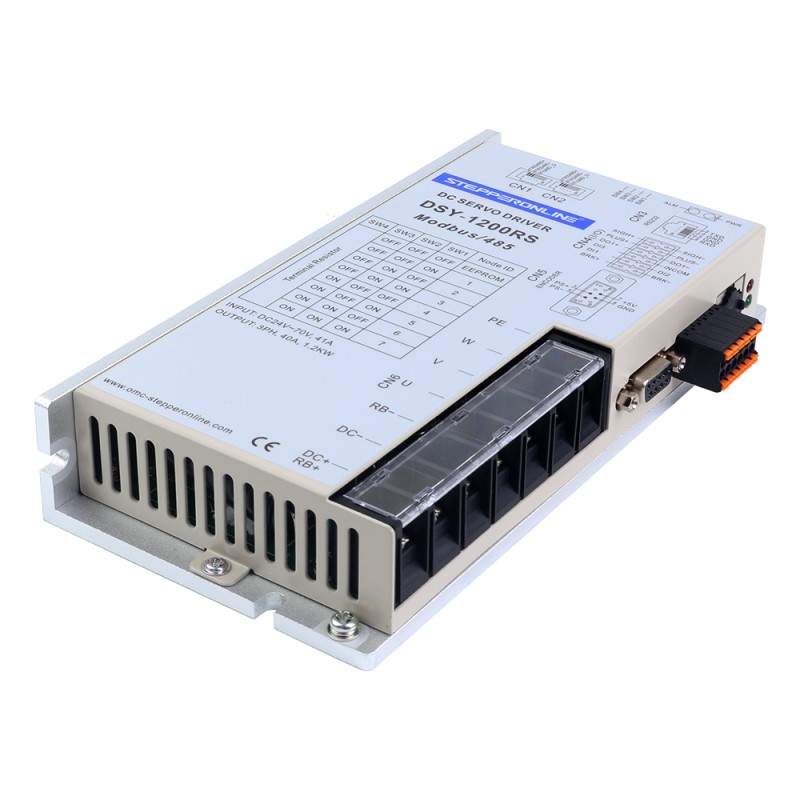

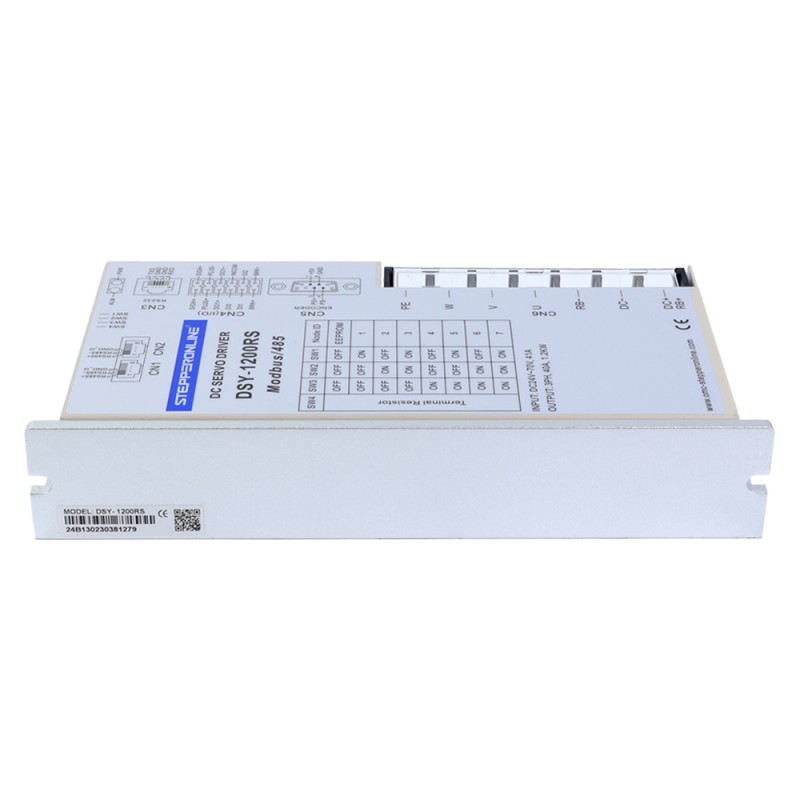

서보 드라이버 사양

• 부품 번호: DSY-1200RS
• 연속 출력 전류: 40.0A
• 최대 출력 전류: 120.0A
• 전원 공급 입력: 24-70VDC
• 정격 전력 1200W
• 치수: 200*100*35.8mm

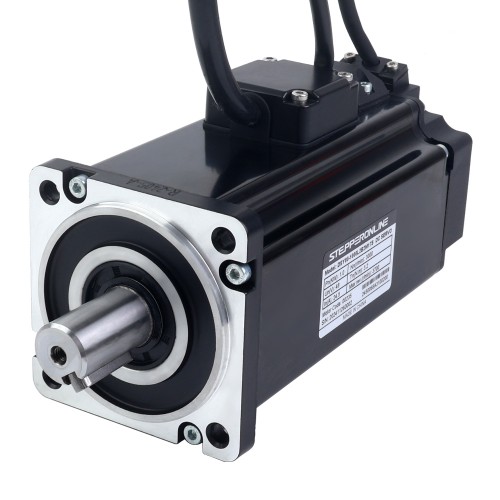

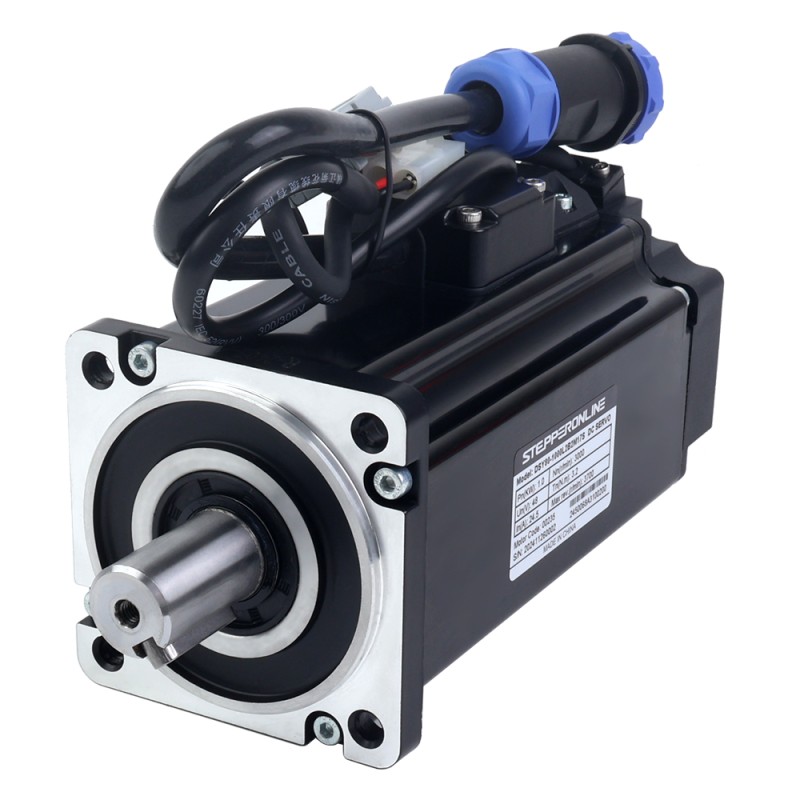

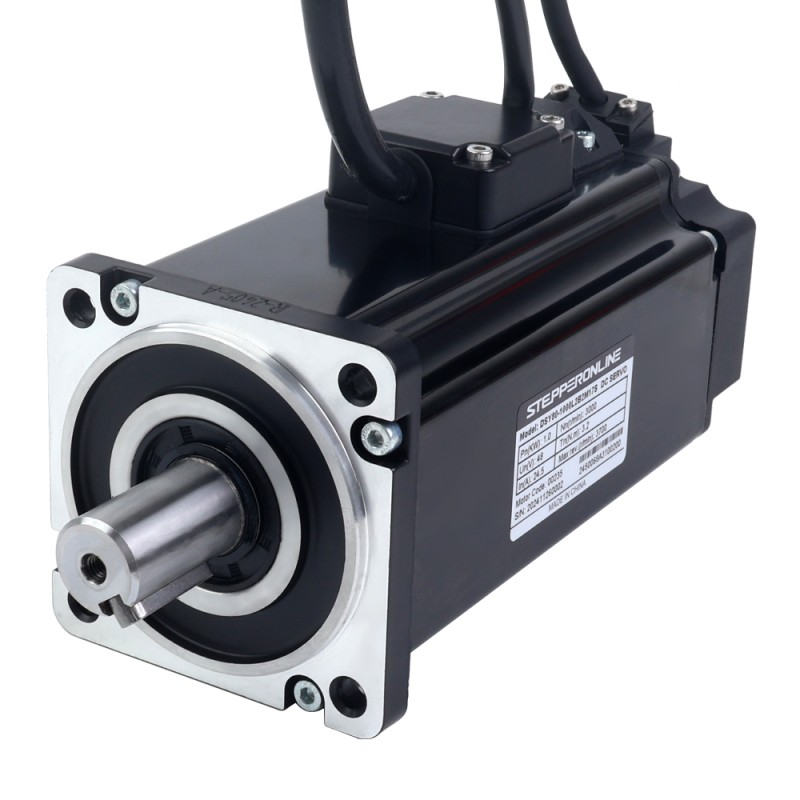

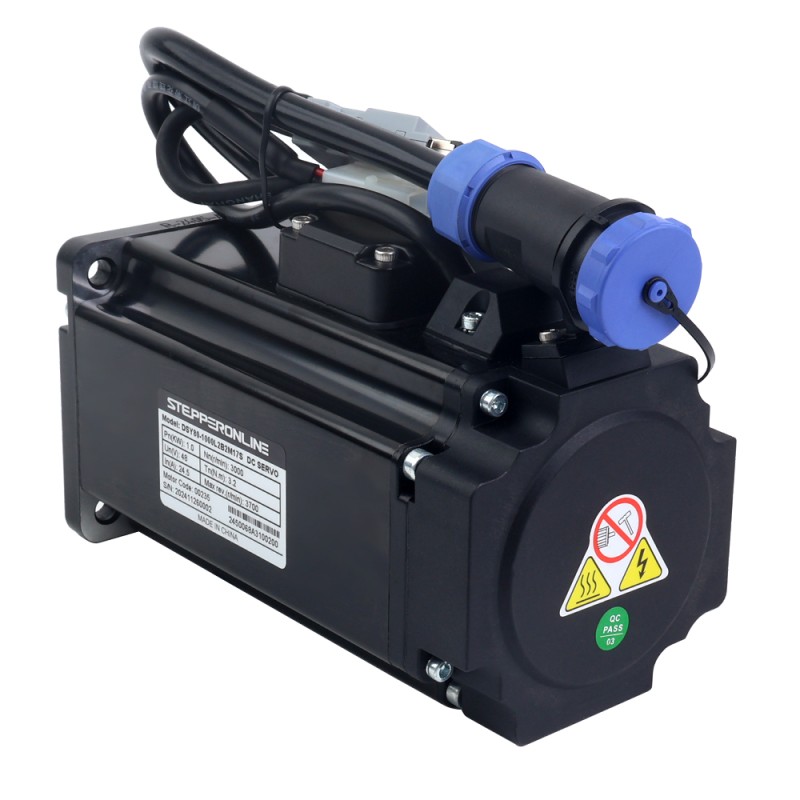

서보 모터 사양

• 부품 번호: DSY80-1000L2B2M17S
• 정격 전력: 1000W
• 정격 전압: 48VDC
• 정격 토크: 3.20Nm
• 피크 토크: 9.60Nm
• 정격 전류: 24.5A
• 정격 속도: 3000rpm
• 토크 상수: 0.13N.m/A
• 선간 저항: 0.08ohms ± 10%
• 선간 인덕턴스: 0.30mH ± 20%
• 관성: 2.12kg*m²*10^-4
• 인코더: 17비트 싱글턴 자기 증분형 인코더
• 극: 10
• IP 등급: IP65
• 샤프트 직경: 19mm
• 브레이크 유지 토크: 3.80Nm
• 브레이크 전압: 24VDC
• 브레이크 전력: 8.5W
• 브레이크 전류: 0.42A
• 케이블 길이: 3m(옵션 길이는 1.5m와 5m)
