DSY 시리즈 400W CANopen DC 서보 모터 24-70VDC 1.27Nm 브레이크 포함 3000rpm 17-비트 증분형 엔코더 IP65

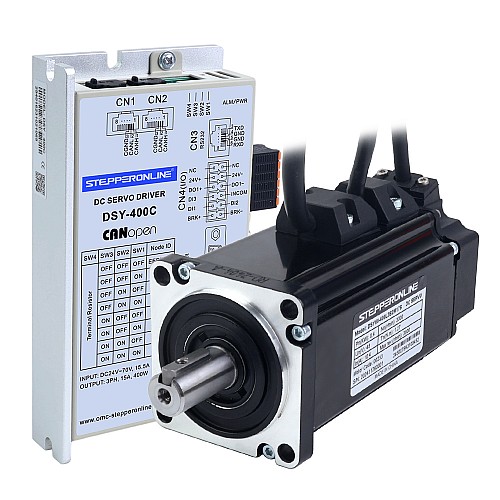

이것은 24V 7.3W 브레이크가 장착된 48VDC 400W 서보 모터와 24-70VDC 400W CANopen 서보 드라이버로 구성된 최신 DSY 시리즈 DC 서보 시스템입니다. 서보 모터는 정격 토크 1.27Nm, 피크 토크 3.81Nm, 정격 속도 3000rpm입니다.
DSY-C 서보 시스템은 CANopen 통신 제어를 지원하며 내장된 오류 감지 및 재전송 메커니즘이 있습니다. RS485에 비해 더 빠른 응답 시간, 향상된 노이즈 내성 및 다중 마스터 네트워크 지원을 제공합니다.
전압 및 크기 제약이 중요한 이동 로봇(AMR, AGV), 서비스 로봇, 특수 로봇, 물류 창고 및 분류, 의료 장비, 계측기 및 경직 산업과 같은 다양한 응용 분야에서 널리 사용될 수 있습니다.

키트 구성품

• 1 x DSY-400C: 400W CANopen DC 서보 드라이버
• 1 x DSY60-400L2B2M17S: 400W 48V DC 서보 모터 3000rpm 1.27Nm 브레이크 17비트 인코더 IP65

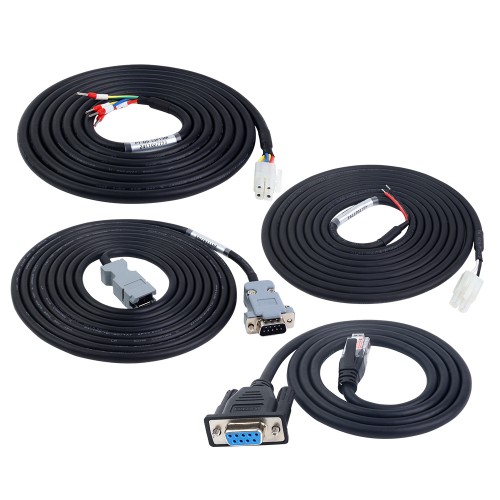

• 1 x P1-DS-03P15M: 3.0m 모터 케이블
• 1 x P1-DS-03M-S: 3.0m 브레이크 케이블
• 1 x E2-DS-03AM: 3.0m 인코더 케이블
• 1 x RS232-5: 1.0m 디버깅 케이블

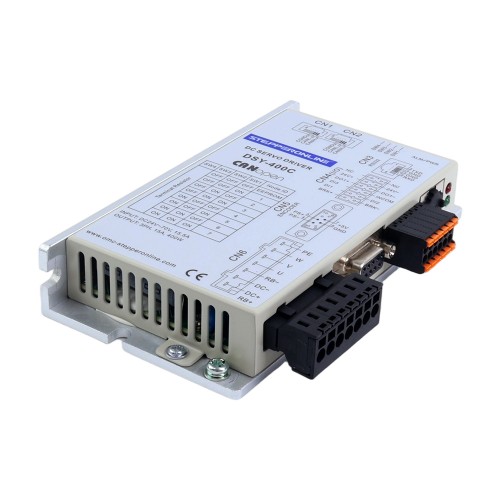

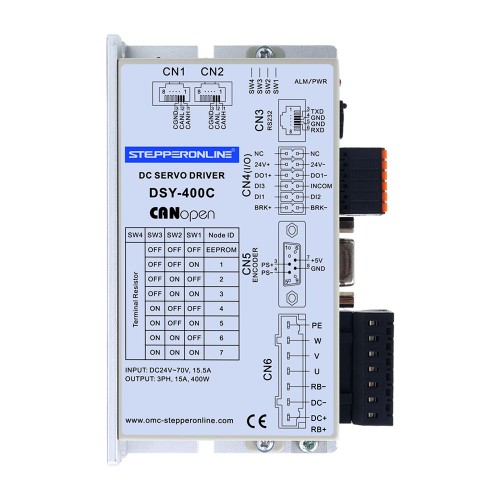

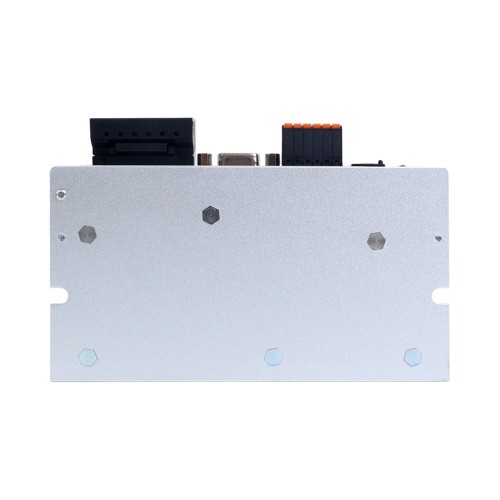

서보 드라이버 사양

• 부품 번호: DSY-400C
• 제어 방식: CANopen
• 연속 출력 전류: 15.0A
• 최대 출력 전류: 48.0A
• 전원 입력: 24-70VDC
• 정격 전력: 400W
• 치수: 141*75.5*25.4mm

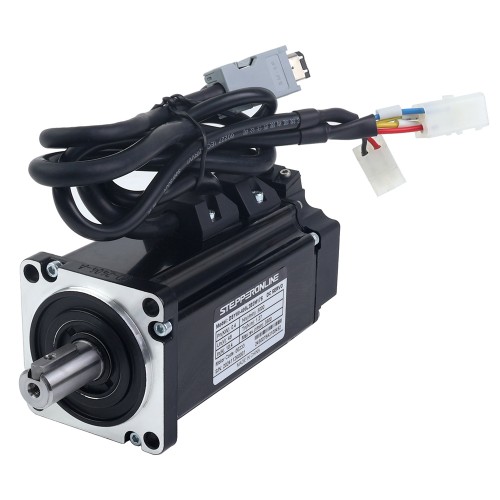

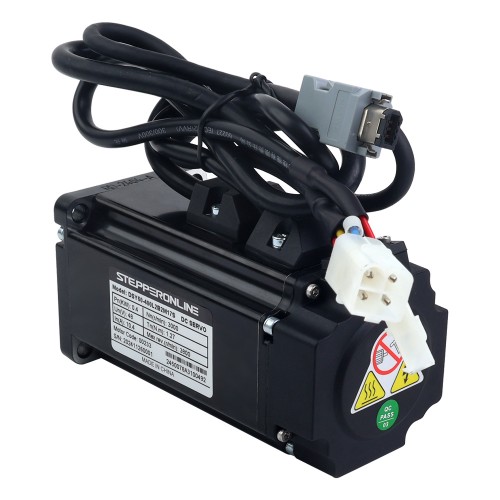

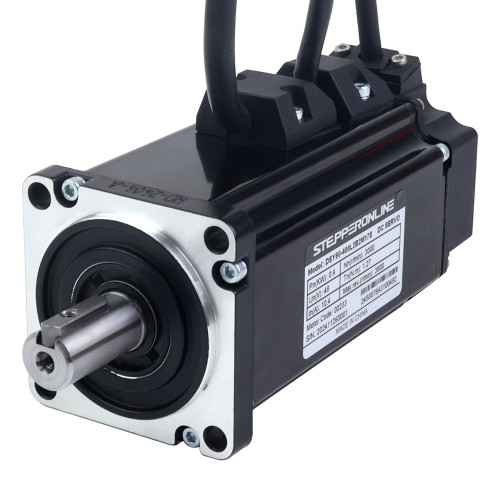

서보 모터 사양

• 부품 번호: DSY60-400L2B2M17S
• 정격 출력: 400W
• 정격 전압: 48VDC
• 정격 토크: 1.27Nm
• 피크 토크: 3.81Nm
• 정격 전류: 10.2A
• 정격 속도: 3000rpm
• 토크 상수: 0.124N.m/A
• 선간 저항: 0.33ohms ± 10%
• 선간 인덕턴스: 0.65mH ± 20%
• 관성 모멘트: 0.51kg*m²*10^-4
• 엔코더: 17비트 단회전 자기식 증분형 엔코더
• 극수: 10
• 보호 등급: IP65
• 축 직경: 14mm
• 브레이크 유지 토크: 1.52Nm
• 브레이크 전압: 24VDC
• 브레이크 전력: 7.3W
• 브레이크 전류: 0.32A
• 케이블 길이: 3m (선택 사항: 1.5m 및 5m)
