HMI 터치스크린

1. HMI 터치 스크린이란?

인간-기계 인터페이스(Human-Machine Interface, HMI) 터치 스크린은 사용자가 기계, 시스템 또는 장치와 연결되는 사용자 인터페이스 또는 대시보드입니다. 이는 운영자가 기계 및 프로세스와 효율적이고 직관적으로 상호작용할 수 있도록 도와줍니다. HMI 터치 스크린은 산업 자동화, 소비자 전자기기 및 다양한 분야에서 복잡한 작업을 단순화하고, 시스템 성능을 모니터링하며, 프로세스를 제어하는 데 널리 사용됩니다. 그래픽으로 프로세스를 나타내고, 명령을 위한 버튼을 제공하며, 알람, 진단 및 데이터 기록 기능을 포함하는 경우도 많습니다.

2. HMI 터치 스크린은 어떻게 작동하나요?

HMI 터치 스크린은 터치 감지 하드웨어와 사용자의 입력을 기계나 시스템을 위한 실행 가능한 명령으로 변환하는 소프트웨어를 결합한 장치입니다.

작동 방식은 다음과 같습니다:

터치 감지:

스크린은 다양한 기술을 통해 터치를 감지합니다. 예를 들어, 저항성, 정전식, 적외선 또는 표면 음파(SAW) 기술이 있습니다.

저항성 스크린은 압력을 사용하고, 정전식 스크린은 인체의 전기적 성질을 이용합니다. 적외선과 SAW 기술은 각각 빛과 소리 파동을 이용하여 터치를 감지합니다.

신호 처리:

사용자가 화면을 터치하면 하드웨어가 위치를 감지하고, 이 데이터를 HMI 컨트롤러로 전송합니다.

컨트롤러는 이 신호를 처리하고, 대응하는 작업이나 인터페이스 요소에 매핑합니다.

명령 실행:

처리된 데이터는 시스템에 연결된 사전 정의된 동작을 촉발시킵니다. 예를 들어, 기계를 시작하거나 설정을 조정하거나 특정 정보를 표시하는 등의 작업입니다.

피드백 표시:

화면은 변화나 피드백을 실시간으로 반영하여 사용자에게 알립니다.

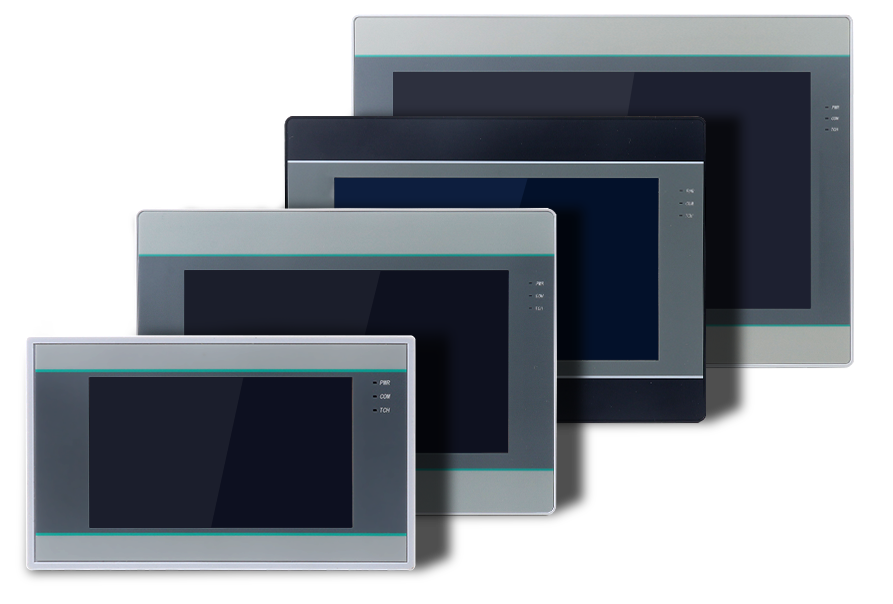

3. HMI 터치 스크린의 일반적인 크기

HMI 터치 스크린은 다양한 크기로 제공되어 각기 다른 응용 프로그램 및 환경에 적합합니다. 가장 일반적인 크기는 4인치에서 21인치까지입니다. 아래는 일반적인 크기 범주입니다:

소형 스크린(4-7인치): 제한된 공간을 가진 컴팩트한 장치나 기계에서 사용됩니다. 휴대용 장치나 간단한 제어 패널에서 자주 사용됩니다.

중형 스크린(8-15인치): 표준 산업 응용 프로그램에 적합하며, 기능성과 비용의 균형을 제공합니다.

대형 스크린(15-21인치 이상): 상세한 데이터 시각화가 필요한 복잡한 시스템에서 사용됩니다. 예를 들어, 공장 제어실이나 고급 기계에서 볼 수 있습니다.

크기를 선택하는 데는 응용 프로그램의 복잡성, 표시해야 할 데이터의 양, 설치 가능한 공간 등의 요소가 고려됩니다.

4. HMI 터치 스크린 종류

HMI 터치 스크린은 기술, 기능 및 응용 프로그램에 따라 다양한 종류가 있습니다. 주요 종류는 다음과 같습니다:

터치 기술에 따른 분류:

저항성: 비용 효율적이며, 사용자가 장갑을 착용한 환경에 적합합니다. 가벼운 터치에는 덜 민감합니다.

정전식: 반응성이 뛰어나고 내구성이 좋으며, 현대적인 소비자 전자기기와 고급 산업 시스템에 자주 사용됩니다.

적외선: 적외선 LED와 광 감지기를 사용하여 터치를 감지하며, 높은 내구성과 멀티 터치 기능을 제공합니다.

표면 음파(SAW): 뛰어난 선명도와 내구성을 제공하지만, 먼지나 물과 같은 환경 요인에 영향을 받을 수 있습니다.

응용 환경에 따른 분류:

표준 HMI: 제어된 환경에서 일반적으로 사용되는 HMI입니다.

견고한 HMI: 극한의 산업 환경에 적합하며, 방수, 충격 흡수 및 광범위한 온도 허용 범위와 같은 기능을 갖추고 있습니다.

기능에 따른 분류:

기본 HMI: 간단한 모니터링 및 제어 기능을 제공합니다.

고급 HMI: 데이터 기록, 네트워크 연결 및 원격 접근과 같은 추가 기능을 포함합니다.

5. HMI 터치 스크린 선택 방법

적합한 HMI 터치 스크린을 선택하려면 여러 가지 요소를 신중하게 고려해야 합니다:

응용 프로그램 요구 사항:

시스템의 복잡성과 필요한 기능을 파악하세요. 예를 들어, 데이터 기록, 알람 관리 또는 멀티 터치 지원이 필요한지 확인합니다.

환경:

작동 환경을 평가하세요. 극한의 조건에서 사용할 경우 방수, 충격 저항 등의 보호 기능을 갖춘 견고한 HMI를 선택하세요.

크기:

설치 가능한 공간과 표시해야 할 정보의 양을 고려하세요.

연결성:

기존 시스템 및 프로토콜(예: Ethernet, Modbus, OPC UA)과의 호환성을 확인하세요.

예산:

필요한 기능과 내구성을 고려하여 비용을 균형 있게 조정하세요.

사용자 인터페이스 디자인:

작업 효율성을 높일 수 있도록 직관적인 인터페이스 디자인을 지원하는 HMI를 선택하세요.

6. HMI 터치 스크린 응용 프로그램

HMI 터치 스크린은 다양한 산업 분야에서 그 활용도가 높습니다. 주요 응용 분야는 다음과 같습니다:

산업 자동화:

공장 내 생산 라인, 로봇, 프로세스 자동화 기계를 모니터링하고 제어하는 데 사용됩니다.

에너지 관리:

발전소, 재생 에너지 시스템 및 스마트 그리드에서 에너지 분배를 모니터링하고 관리하는 데 사용됩니다.

헬스케어:

환자를 모니터링하고 의료 장비를 운영하는 데 통합된 의료 장치 및 시스템에서 사용됩니다.

교통:

차량, 기차 및 선박에서 내비게이션, 모니터링 및 제어 시스템을 위해 사용됩니다.

소비자 전자기기:

홈 자동화 시스템, 주방 기기 및 기타 스마트 장치에 사용됩니다.

빌딩 자동화:

스마트 빌딩의 HVAC 시스템, 조명 및 보안 시스템을 제어하는 데 사용됩니다.

소매 및 접객업:

키오스크, ATM 및 POS 시스템에서 고객 상호작용 및 셀프 서비스 애플리케이션에 사용됩니다.

7. 결론

HMI 터치 스크린은 사람들이 기계와 상호작용하는 방식을 혁신적으로 변화시켰으며, 다양한 분야에서 직관적이고 효율적인 인터페이스를 제공합니다. 이들의 작동 원리, 종류 및 응용 프로그램을 이해하면 특정 요구 사항에 맞는 적합한 HMI를 선택하는 데 도움이 됩니다. 산업 자동화, 헬스케어 또는 소비자 전자기기 분야에서 이러한 장치는 생산성 향상과 사용자 경험 개선에 중요한 역할을 계속해서 하고 있습니다.
