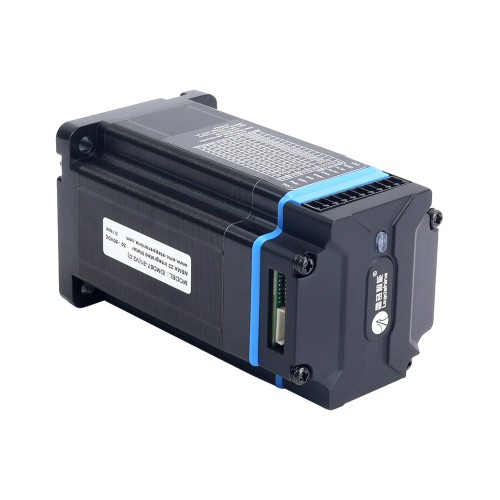

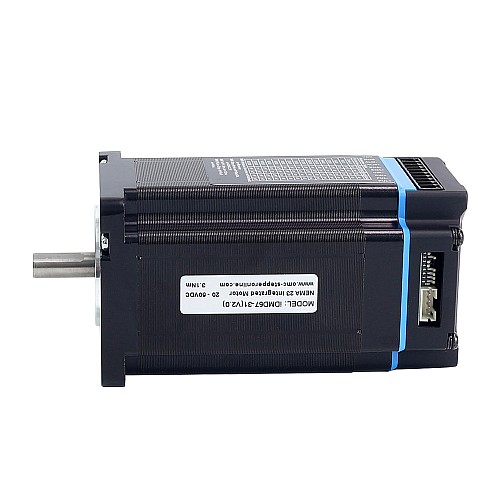

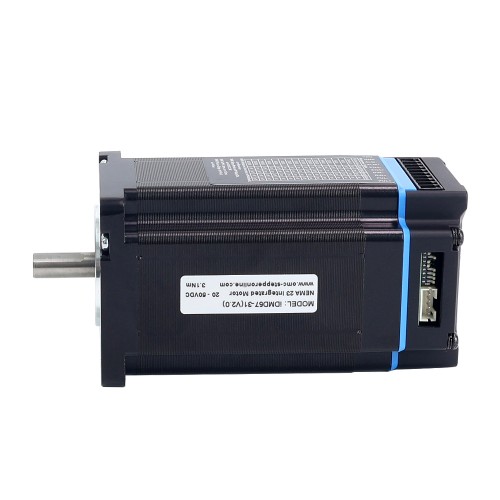

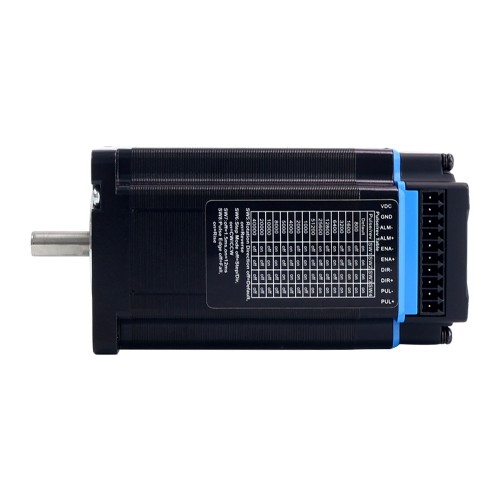

iDM 시리즈 NEMA 23 통합 스테퍼 모터 3.1Nm(439oz.in) 20-50VDC

이것은 유지 토크가 3.1Nm(439oz.in)인 Nema 23 통합 스테퍼 모터입니다. iDM 시리즈는 디지털 스테퍼 드라이버가 통합된 스테퍼 모터입니다. 그것은 고급 제어 알고리즘을 채택합니다. 매우 컴팩트한 크기로 장착 공간을 절약하고, 모터 배선 시간을 없애고, 간섭을 줄이고, 케이블 및 인건비를 절감/절감할 수 있습니다.
iDM 시리즈는 안정적이고 저렴하며 CNC, 3D 프린터, 무대 장비, 의료, 전자 제품, 포장 등과 같은 다양한 산업 응용 분야에서 탁월한 성능을 발휘합니다.

주요 기능

• 손쉬운 설정을 위해 조정이 필요하지 않음
• 단계&방향 및 CW&CCW 제어
• 과전압, 과전류 보호
• 낮은 소음과 진동, 부드러운 움직임
• 전원을 켤 때 "점프" 없이 소프트 스타트
• 디지털 입력 3개, 광학적으로 분리된 디지털 출력 1개
• STEPPERONLINE 소프트웨어 연결을 위한 RS232 통신

전기 사양

• 제조업체 부품 번호: iDMD57-31
• 홀딩 토크: 3.1Nm(439oz.in)
• 전원 전압: 20 - 50VDC
• 절연 등급: B 130°C[266°F]
• 피크 전류: 0.5 - 7.0A
• 논리 전류: 7 - 16mA
• 논리적 전압: 5V
• 최대. 입력 주파수: 200KHz
• 최소 PUL 폭: 2.5μs
• 최소 DIR 설정: 5.0μs
• 명령 소스: PUL&DIR, CW&CCW

물리적 사양

• 프레임 크기: 60 x 60m
• 본체 길이: 109mm
• 샤프트 직경: 8mm
• 샤프트 길이: 21mm
• 무게: 1.43kg

작동 환경 및 기타 사양(Tj = 25°C/77°F)

• 환경: 먼지, 오일 안개 및 부식성 가스를 피하십시오
• 습도: 40%RH - 90%RH
• 작동 온도(방열판): 0°C - 40°C(32°F - 104°F)
• 진동: 10 - 50Hz/0.15mm
• 보관 온도: -20°C - 65°C(-4°F - 149°F)

포장 목록

• 1 x iDMD57-31
• 1 x CABLE-PC-1: RS232 케이블
