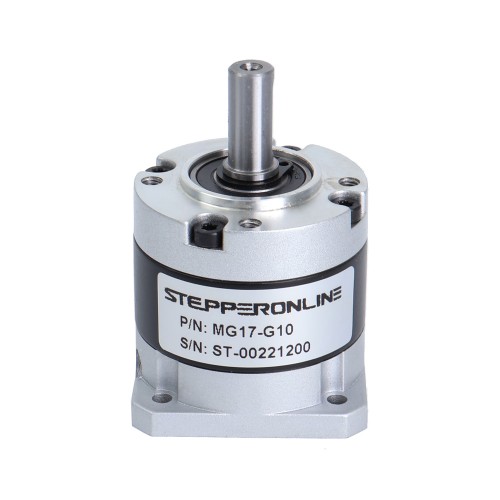

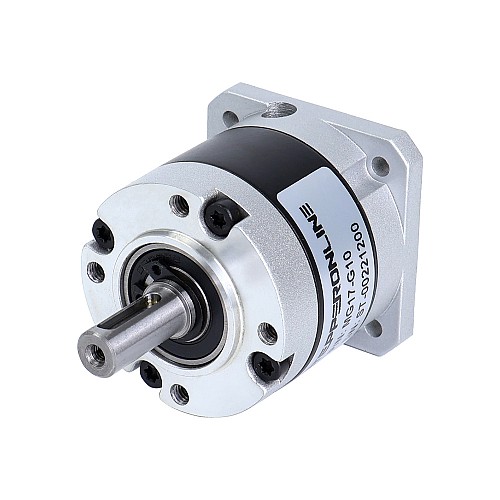

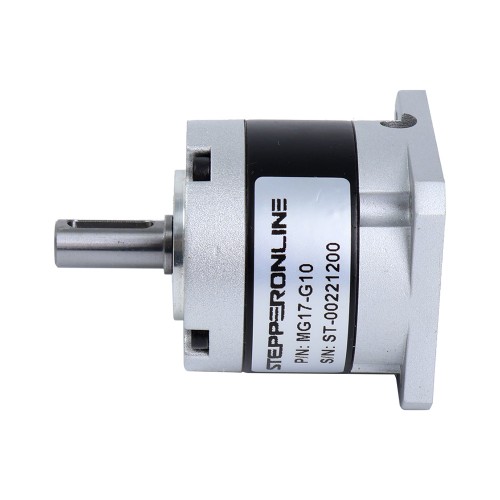

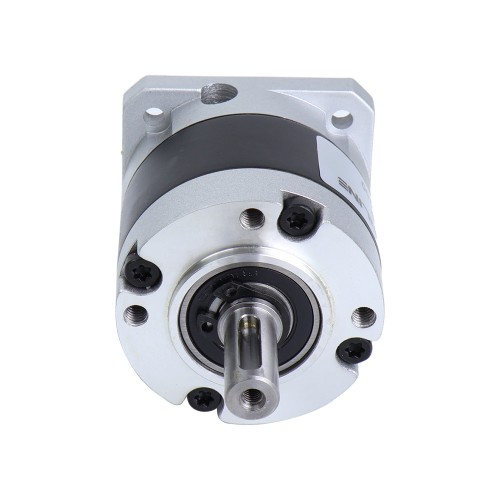

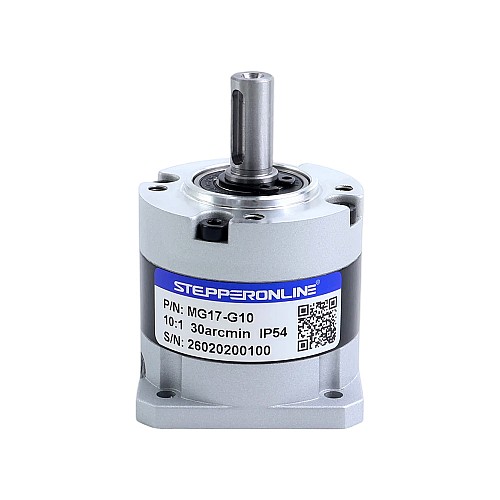

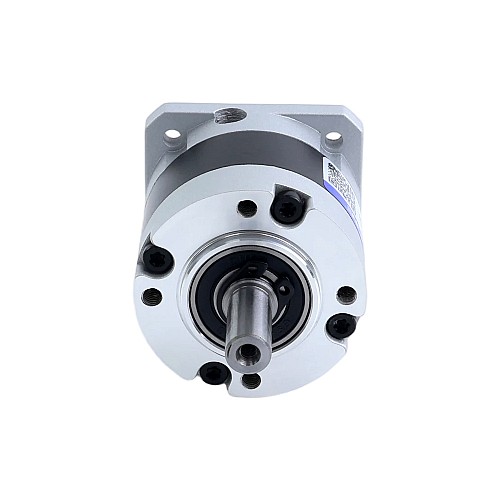

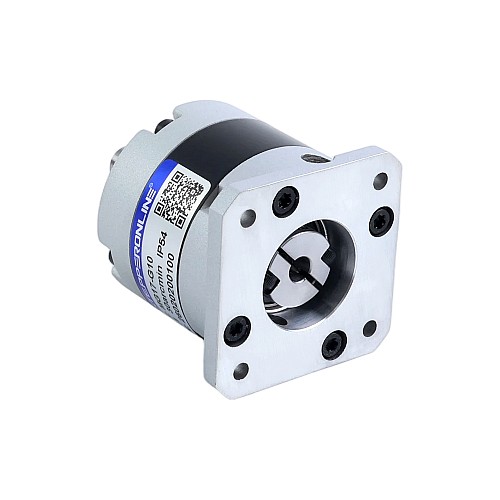

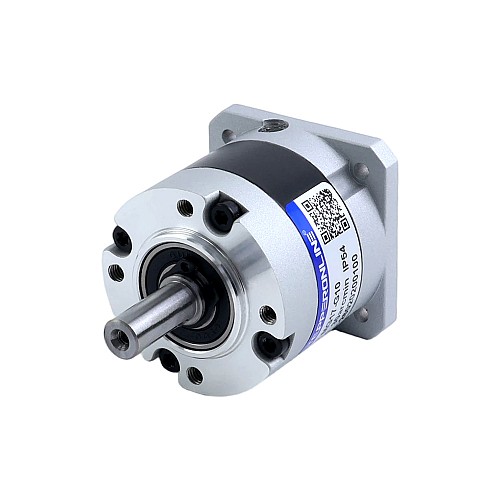

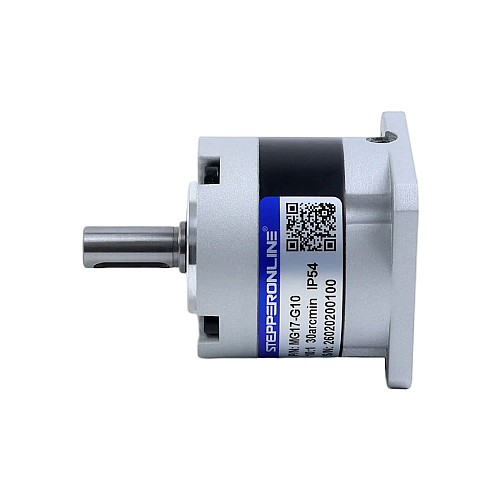

Nema 17 스테퍼 모터용 PLM 시리즈 유성 기어박스 기어비 10:1 백래시 30 arc-min

이 고정밀 유성 기어박스는 기어비 10:1 및 최대 30arc-min 백래시를 가진 MG 시리즈 기어박스에 속합니다. EG 시리즈의 강철 기어와 달리 MG 시리즈의 기어는 분말 야금으로 만들어집니다. 정확도는 높지만 비용이 저렴한 애플리케이션에 탁월한 선택입니다.

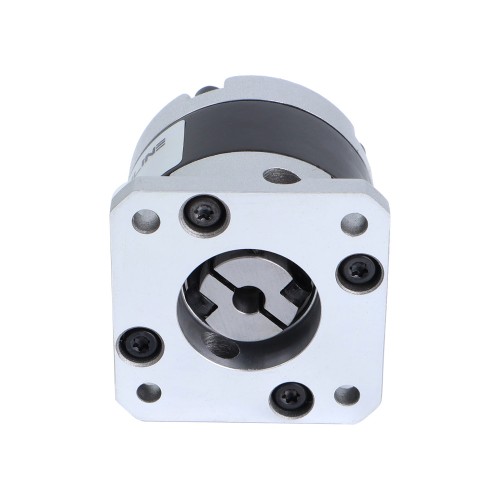

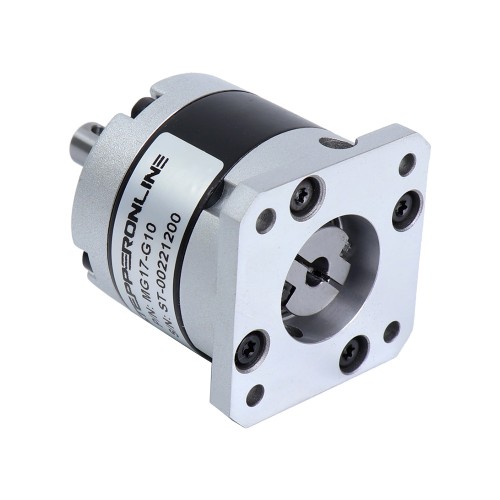

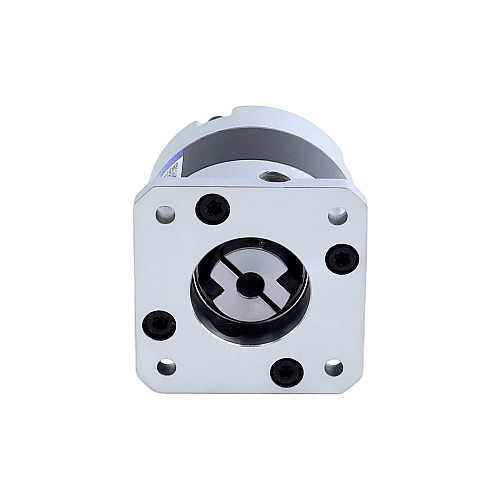

이 인라인 유성 기어박스는 표준 5mm 짧은 샤프트 Nema 17 스테퍼 모터, 브러시리스 DC 모터 및 브러시 DC 모터와 일치할 수 있는 입력 샤프트 커플링이 내장되어 있습니다.
일치하는 모터 중 하나는 17HS15-1584S이며, 다른 모터의 경우 모터 샤프트를 사용자 정의하려면 기술 지원에 문의하십시오.

변속기 사양

• 부품 번호: MG17-G10
• 기어박스 유형: 스퍼 유성 기어박스
• 기어 소재: 분말 야금
• 기어비: 10:1
• 효율: 90%
• 관성 모멘트: 0.03kg·cm²
• 무부하 백래시: <=30arcmin
• 최대 허용 토크: 5Nm(44.25lb-in)
• 소음: <=55dB(1000rpm)/65dB(3000rpm)
• 방수 등급: IP54
• 일생: 20000시간

물리적 사양

• 프레임 크기: 42 x 42mm
• 변속기 길이: 40mm
• 출력 샤프트 유형: 키 방식
• 출력 샤프트 직경: Φ8mm
• 출력 샤프트 길이: 21.5mm
• 입력 샤프트 직경: Φ5mm
• 입력 샤프트 길이: 6.5-10.5mm
