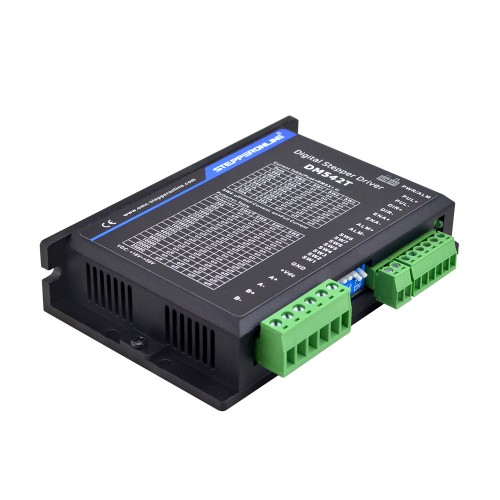

Nema 17, 23, 24 스테퍼 모터용 디지털 스테퍼 드라이버 1.0-4.5A 18-50VDC

DM542T는 최신 모션 제어 기술을 기반으로 한 고급 DSP 제어 알고리즘으로 개발된 완전 디지털 스테퍼 드라이버입니다. 고유한 수준의 시스템 부드러움을 달성하여 최적의 토크를 제공하고 중간 범위의 불안정성을 없애줍니다. 모터 자동 식별 및 매개변수 자동 구성 기능을 통해 다양한 모터를 사용하여 최적의 모드로 빠르게 설정할 수 있습니다. 기존 아날로그 드라이브와 비교할 때 DM542T는 훨씬 낮은 소음, 낮은 발열 및 부드러운 움직임으로 스테퍼 모터를 구동할 수 있습니다. 고유한 기능으로 인해 DM542T는 요구 사항이 높은 애플리케이션에 이상적인 선택입니다. nema 17 드라이버 및 nema 23 드라이버로 작업하는 것이 좋습니다.

주요 특징들

• 자동 유휴 전류 감소
• PUL/DIR 모드 지원
• 과전압 및 과전류 보호
• 전원을 켤 때 "점프"가 없는 소프트 스타트
• 5V/24V 논리 전압 선택기, 기본 설정 24V
• 최대 200KHz의 펄스 입력 주파수, TTL 호환 및 광학적으로 절연된 입력
• Anti-Resonance는 최적의 토크를 제공하고 중간 범위의 불안정성을 없애줍니다
• 2상 및 4상 모터에 적합하며 nema 17 드라이버, nema 23 드라이버와 잘 작동합니다
• 전원이 켜졌을 때 모터 자동 식별 및 매개변수 자동 구성, 다양한 모터로 최적의 응답 제공
• 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.50A를 포함한 8개의 선택 가능한 피크 전류
• Multi-Stepping은 저해상도 스텝 입력을 통해 더 높은 마이크로 스텝 출력을 생성하여 보다 부드러운 모터 움직임을 제공합니다
• 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000을 포함한 16개의 선택 가능한 마이크로스텝 분해능


전기 사양

• 출력 피크 전류: 1.0~4.5A(3.2RMS)
• 입력 전압: +18~50VDC(일반 36VDC)
• 논리 신호 전류: 7~16mA(일반 10mA)
• 펄스 입력 주파수: 0~200kHz
• 펄스 폭: 2.5μS
• 절연 저항: 500MΩ

작동 환경 및 기타 사양(Tj = 25℃/77℉)

• 냉각: 자연 냉각 또는 강제 냉각
• 환경: 먼지, 기름 안개 및 부식성 가스를 피하십시오
• 주위 온도: 0℃ - 65℃
• 습도: 40%RH-90%RH
• 작동 온도: 0℃ － 40℃
• 진동: 10-55Hz/0.15mm
• 보관 온도: -20℃ - 65℃
• 무게: 약 210g(7.4oz)
