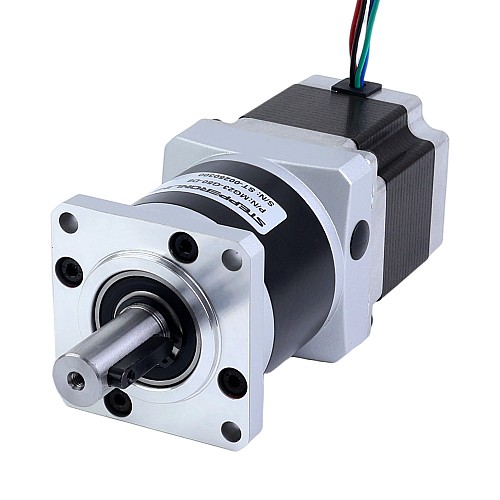

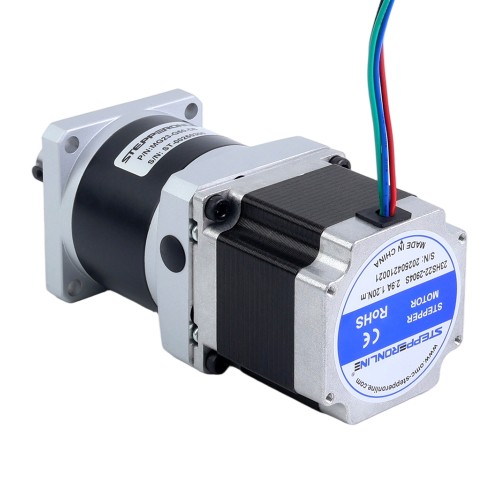

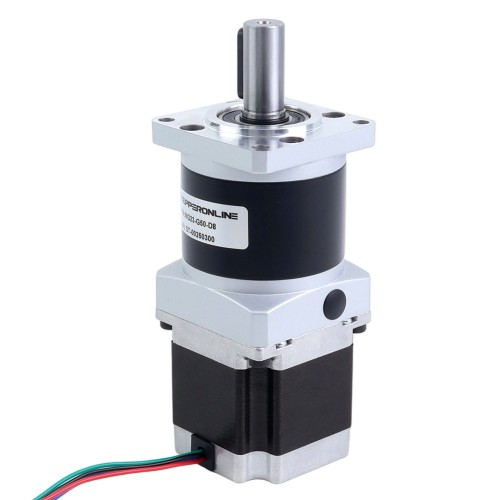

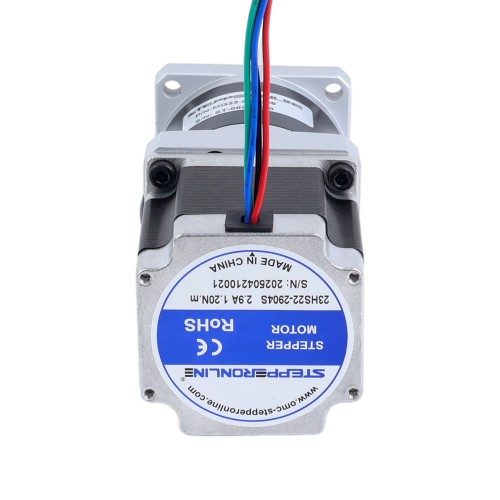

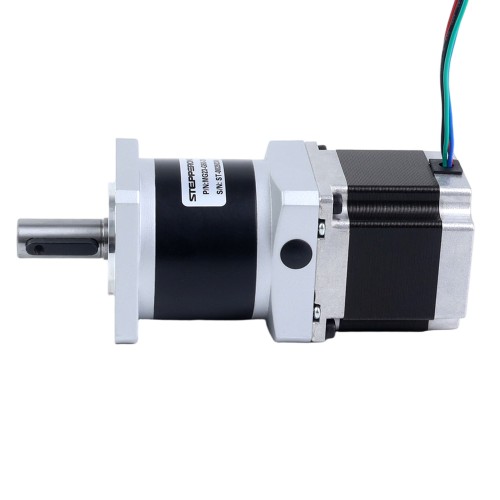

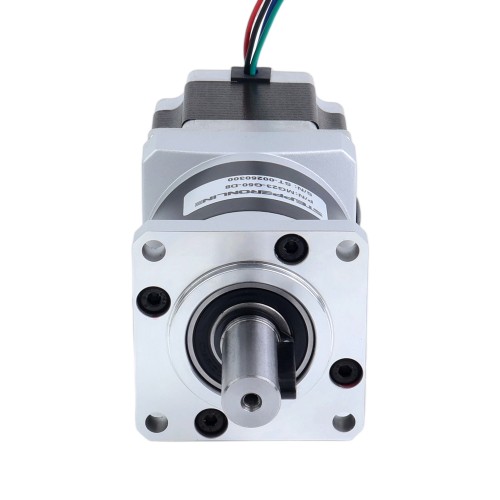

Nema 23 스테퍼 모터 바이폴라 L=54.5mm w/ 기어비 50:1 MG 시리즈 플래너터리 기어박스

이 Nema 23 스테퍼 모터는 1.20Nm(169.93oz.in)의 홀딩 토크를 제공하며, 50:1 기어비를 가진 고정밀 MG 시리즈 기어박스를 특징으로 합니다. EG 시리즈의 스틸 기어와 달리, MG 시리즈는 내구성 있는 파우더 메탈 기어를 사용하여 정밀성과 비용 효율성의 최적 균형을 제공합니다.
통합형 샤프트 커플링 디자인으로 모터 또는 기어박스 교체가 용이하여 프로젝트 유연성을 높였습니다.

전기 사양

• 부품 번호: 23HS22-2904S-MG50
• 모터 타입: 바이폴라 스테퍼 모터
• 기어박스 없이 홀딩 토크: 1.20Nm(169.93oz.in)
• 정격 전류/상: 2.90A
• 상 저항: 0.90ohms±10%
• 인덕턴스: 2.60mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]

기어박스 사양

• 기어박스 타입: 스퍼 유성 기어박스
• 기어 재질: 분말 야금
• 기어비: 50:1
• Efficiency: 80%
• 무부하 백래시: <=45arcmin
• 최대 허용 토크: 20.00Nm(2832.23oz.in)
• 순간 허용 토크: 40.00Nm(5664.47oz.in)

물리적 사양

• 프레임 크기: 57 x 57m
• 모터 길이: 54.5mm
• 기어박스 길이: 68mm
• 출력축 타입: 키홈
• 출력축 직경: Φ14mm
• 출력축 길이: 34mm
