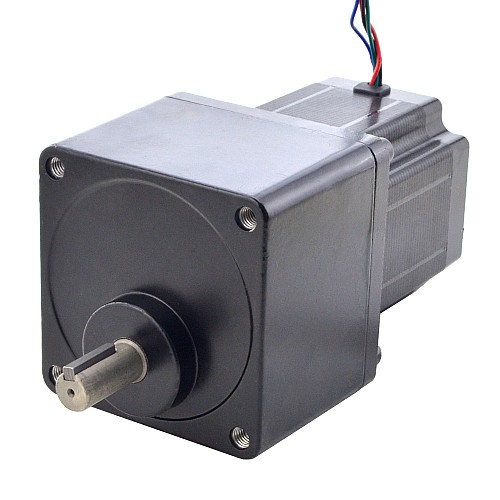

Nema 34 스테퍼 바이폴라 L=97mm w/ 리어 샤프트 및 기어비 13:1 스퍼 기어박스

이 Nema 34 스테퍼 모터는 97mm 본체와 4.0A 정격 전류, 13:1 기어비의 통합 a104mm 사각 스퍼 기어박스입니다. 공간이 제한적이지만 저속 및/또는 높은 토크가 필요한 응용 분야에 적합한 솔루션입니다.

전기 사양

• 제조업체 부품 번호: 34HS38-4004D-SG13
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 0.14도
• 기어박스가 없는 홀딩 토크: 4.5Nm(637.25oz.in)
• 정격 토크: 40Nm
• 정격 전류/상: 4.0A
• 위상 저항: 0.6ohms
• 전압: 2.4V
• 인덕턴스: 4.5mH ± 20%(1KHz)
• 절연 등급: B 130°C[266°F]

변속기 사양

• 변속기 유형: 박차
• 기어비: 13:1
• 효율: 70%
• 무부하 백래시: <=3deg
• 최대 허용 토크: 40Nm

물리적 사양

• 프레임 크기: 104 x 104mm
• 모터 길이: 97mm
• 변속기 길이: 72mm
• 샤프트 직경: Φ15mm
• 샤프트 길이: 43mm
• 키 홈 길이: 25mm
• 리어 샤프트 직경: 8mm
• 리어 샤프트 길이: 8mm
• 리드 수: 4
• 리드 길이: 500mm
• 무게: 5.6kg

연결
