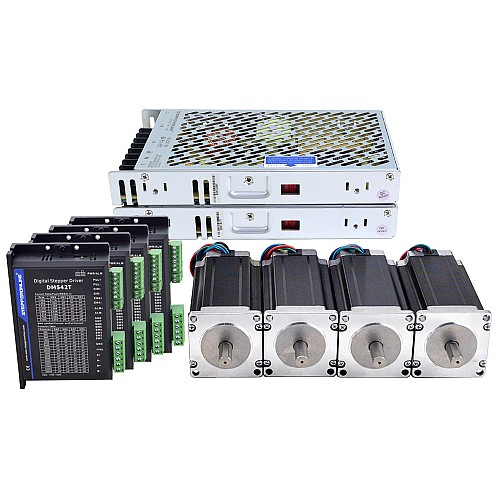

S 시리즈 4축 CNC 라우터 키트 3.0Nm(425oz.in) Nema 23 스테퍼 모터 및 드라이버

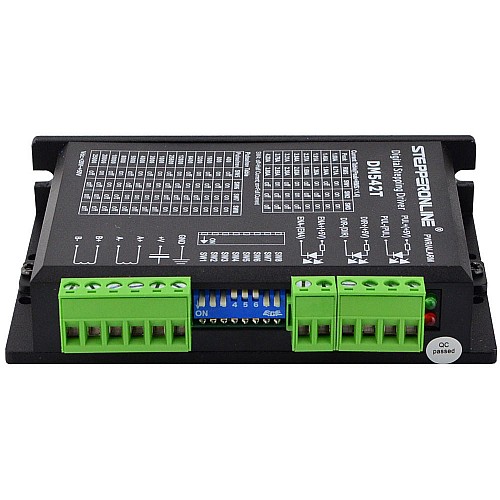

• 4 x DM542T: Nema 17, 23, 24 스테퍼 모터용 디지털 스테퍼 드라이버 1.0-4.5A 18-50VDC

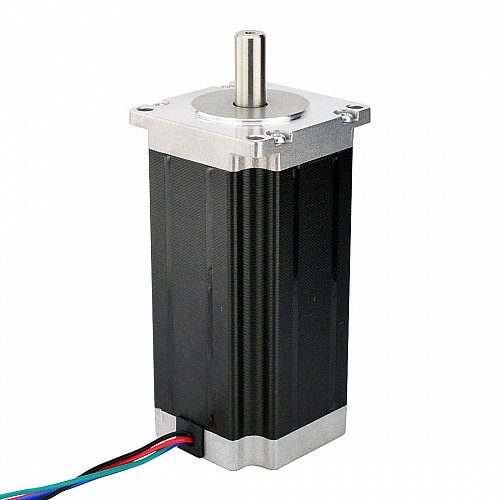

• 4 x 23HS45-4204S: Nema 23 양극성 3Nm(425oz.in) 4.2A 57x57x114mm 4선 스테퍼 모터 CNC

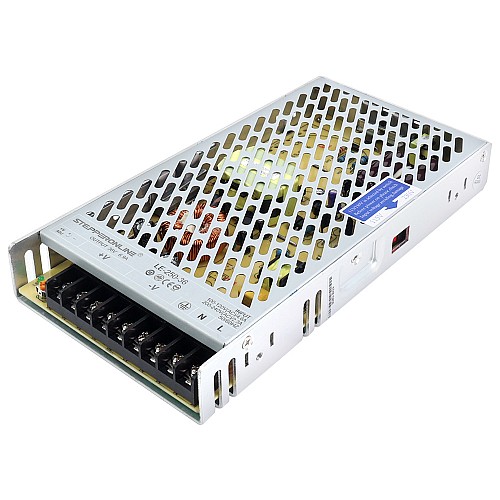

• 2 x LE-250-36: 250W 36V 6.9A 115/230V 스위칭 전원 공급 장치

드라이버 사양

• 펄스 폭: 2.5μS
• 절연 저항: 500MΩ
• 펄스 입력 주파수: 0~200kHz
• 출력 피크 전류: 1.0~4.5A(3.2RMS)
• 입력 전압: +18~50VDC(일반 36VDC)
• 로직 신호 전류: 7~16mA(일반 10mA)
• PUL/DIR 모드 지원
• 자동 유휴 전류 감소
• 과전압 및 과전류 보호
• 전원을 켰을 때 '점프' 없이 소프트 스타트
• 5V/24V 논리 전압 선택기, 기본 설정 24V
• 반공진 기능은 최적의 토크를 제공하고 중간 범위의 불안정성을 없애줍니다.
• 최대 200KHz의 펄스 입력 주파수, TTL 호환 및 광학 절연 입력
• 2상 및 4상 모터에 적합하며 nema 17 드라이버, nema 23 드라이버와 잘 작동합니다.
• 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.50A를 포함한 8가지 선택 가능한 피크 전류
• 전원을 켤 때 모터 자동 식별 및 매개변수 자동 구성으로 다양한 모터에 최적의 응답 제공
• 멀티 스테핑을 사용하면 저해상도 스텝 입력을 통해 더 높은 마이크로스텝 출력을 생성할 수 있으므로 모터 움직임이 더 부드러워집니다.
• 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000을 포함한 16가지 선택 가능한 마이크로스텝 분해능

모터 사양

• 제조업체 부품 번호: 23HS45-4204S
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 1.8도
• 유지 토크: 3.0Nm(425oz.in)
• 정격 전류/위상: 4.2A
• 위상 저항: 0.9ohms
• 인덕턴스: 3.8mH±20%(1KHz)
• 프레임 크기: 57 x 57mm
• 몸 길이: 113mm
• 샤프트 직경: Φ10mm
• 샤프트 길이: 24mm
• D컷 길이: 20mm
• 리드 수: 4
• 리드 길이: 400mm
• 절연 등급: B 130°C[266°F]

연결

전원 사양

• 입력 전압: 115/230VAC±20%
• 입력 주파수: 47~63Hz
• 입력 전류: 40A/230VAC
• 출력 전압: 36V
• 출력 전류: 6.9A
• 정격 출력 전력: 250W
• 누설 전류: <0.5mA/230VAC
• 크기: 215*115*30mm(L*W*H)
• 내부 EMI 필터
• 고효율 저비용
• 내장된 DC 팬에 의한 강제 공냉
• 과전류, 과전압, 단락 및 과열 보호
