리니어 모터란?

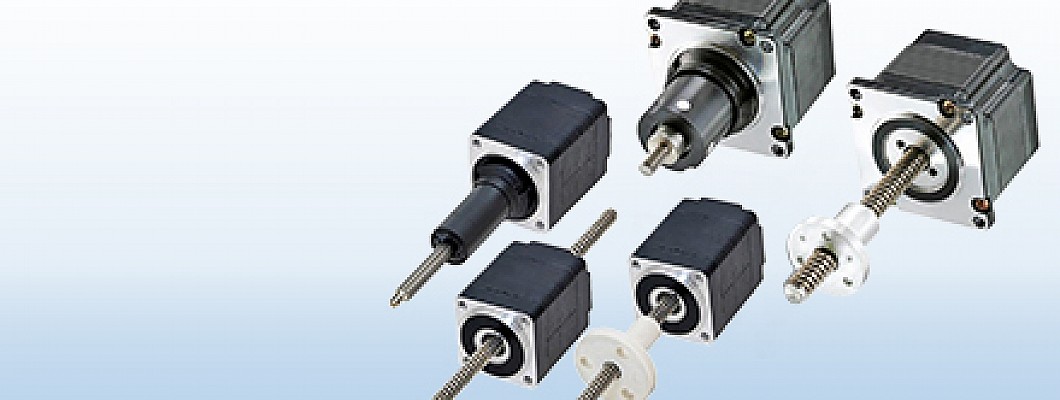

리니어 스테퍼 모터의 원리

리니어 모터는 중간 변환 메커니즘 없이 전기 에너지를 직선 운동 기계 에너지로 직접 변환할 수 있는 전송 장치입니다. 방사상으로 절단되어 평면으로 전개되는 회전 전기 기계로 간주할 수 있습니다. 고정자에서 파생된 쪽을 1차측이라고 하고, 회전자에서 파생된 쪽을 2차측이라고 합니다. 실제로 1차 및 2차 제품은 필요한 이동 범위에서 1차 및 2차 사이의 커플링이 변경되지 않은 상태로 유지되도록 서로 다른 길이로 제조됩니다. 선형 모터는 짧은 1차 및 긴 2차 또는 긴 1차 및 짧은 2차일 수 있습니다. 현재는 제조원가와 운영비 등을 고려하여 short Primary와 Long Secondary가 일반적으로 사용되고 있다.

리니어 모터는 컴팩트한 구조, 낮은 전력 손실, 고속 및 높은 가속도를 가지고 있습니다. 부하를 직접 구동함으로써 선형 모터는 고속에서 저속까지 다양한 범위에서 고정밀 위치 위치 제어를 실현할 수 있습니다.

리니어 모터의 특징

우선 구조가 간단하고 선형 회전 작업을 위한 추가 장치로 선형 회전 작업을 전환할 필요가 없으므로 플랫폼 자체의 구조가 크게 단순화되고 무게와 부피가 크게 줄어듭니다.

둘째, 위치 정확도가 높다. 직선으로 작동할 때 선형 모터를 쉽고 직접 구동할 수 있으므로 중간 링크로 인해 발생하는 다양한 위치 오류를 제거할 수 있습니다. 따라서 위치 정확도가 높습니다. 마이크로 컴퓨터 제어를 사용하면 전체 시스템의 위치 정확도도 크게 향상될 수 있습니다.

세 번째는 빠른 응답, 높은 감도 및 좋은 후속 조치입니다. 선형 모터는 액추에이터를 지원하기 위해 자기 서스펜션을 사용하기 쉽기 때문에 액추에이터와 고정자 사이에 접촉 없이 항상 일정한 공극이 있어 고정자와 고정자 사이의 접촉 마찰 저항을 피하고 감도를 향상시킵니다. 시스템의 신속성.

넷째, 작업이 안전하고 신뢰할 수 있으며 수명이 길다. 선형 모터는 힘을 비접촉으로 쉽게 전달할 수 있으며 기계적 마찰 손실이 높지 않고 고장이 적고 유지 보수가 필요 없으므로 작업이 안전하고 신뢰할 수 있으며 서비스 수명이 깁니다.

다섯째, 고속 선형 모터는 부하를 직접 구동한 후 고속에서 저속까지 다양한 범위에서 고정밀 위치 제어를 실현할 수 있습니다.

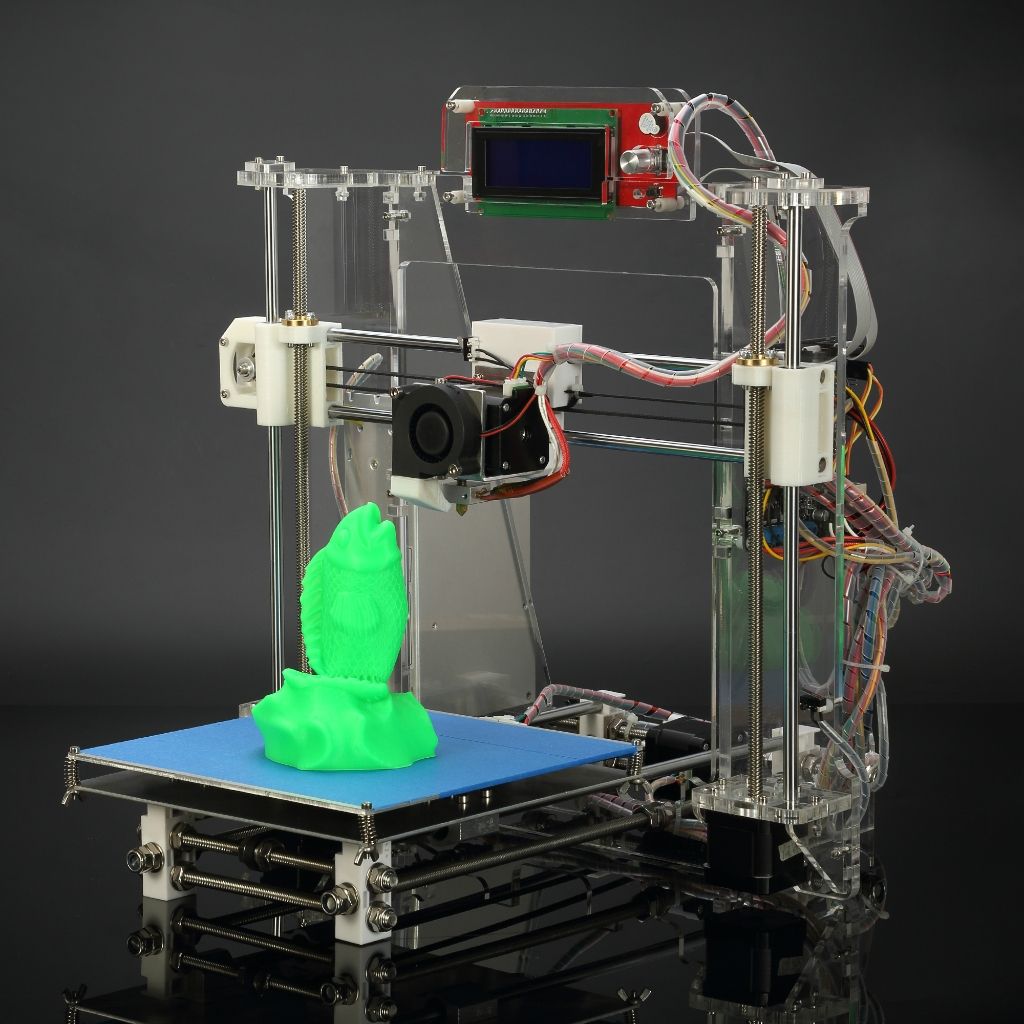

리니어 스테퍼 모터의 응용
