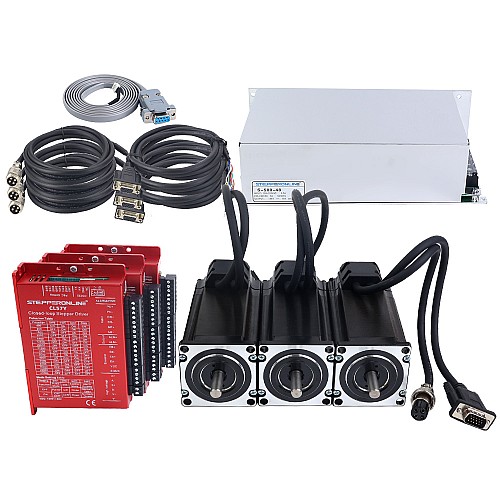

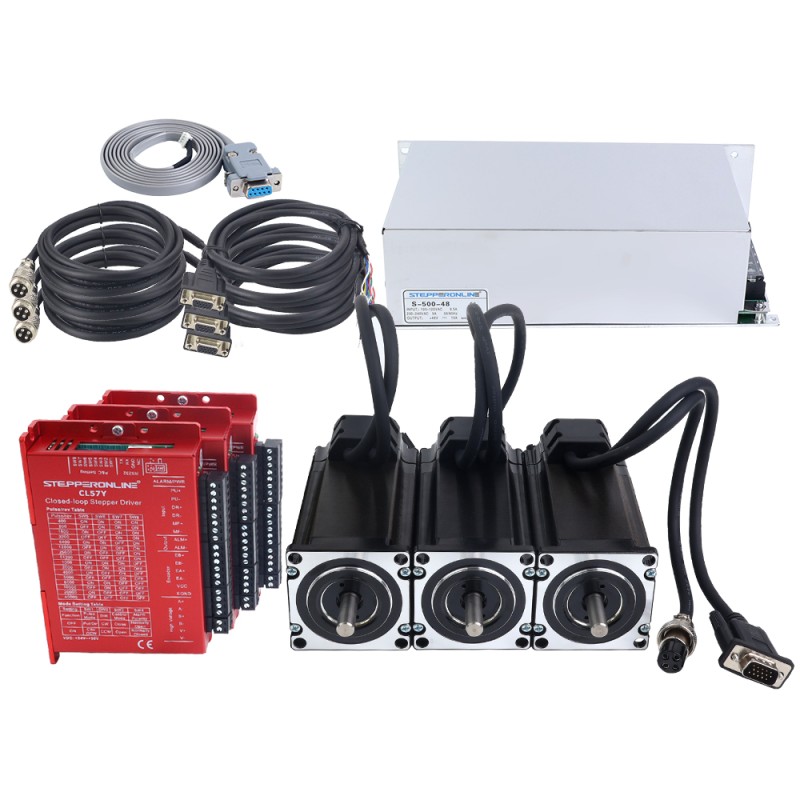

YS 시리즈 3축 클로즈드 루프 스테퍼 모터 CNC 키트 V2.0 3.00Nm(424.83oz.in) Nema 23 모터 2.0m 케이블 & 전원 공급 장치 포함

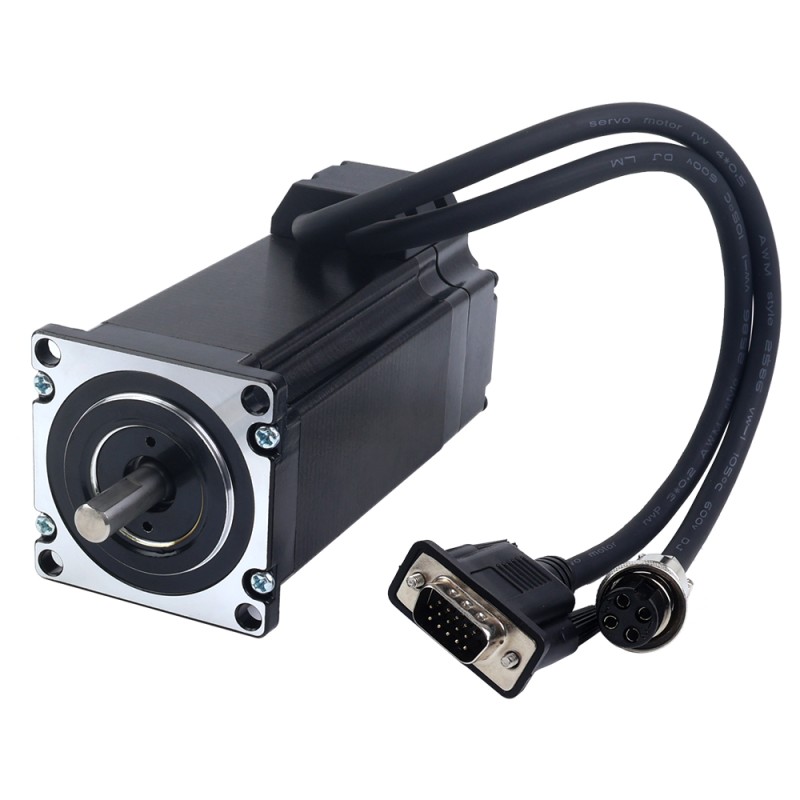

• 3 x 23HS40-5004D-E1000: S 시리즈 Nema 23 폐쇄 루프 스테퍼 모터 3.00Nm(424.83oz.in) 인코더 1000PPR(4000CPR)

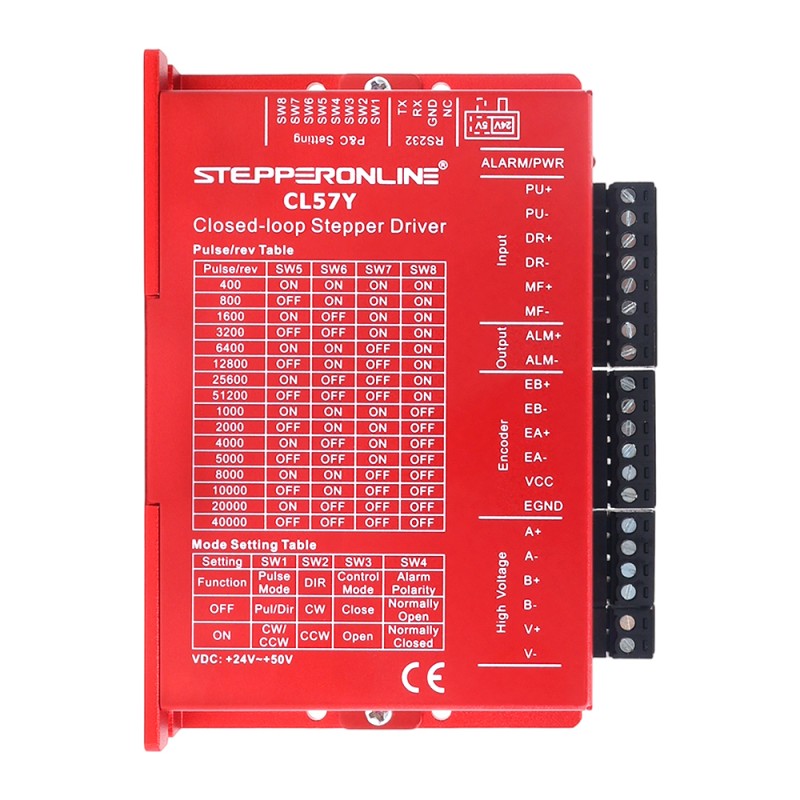

• 3 x CL57Y-V20: Y 시리즈 V2.0 클로즈드 루프 스테퍼 모터 드라이버 0-7.0A 24-50VDC, Nema 17, 23, 24 스테퍼 모터용

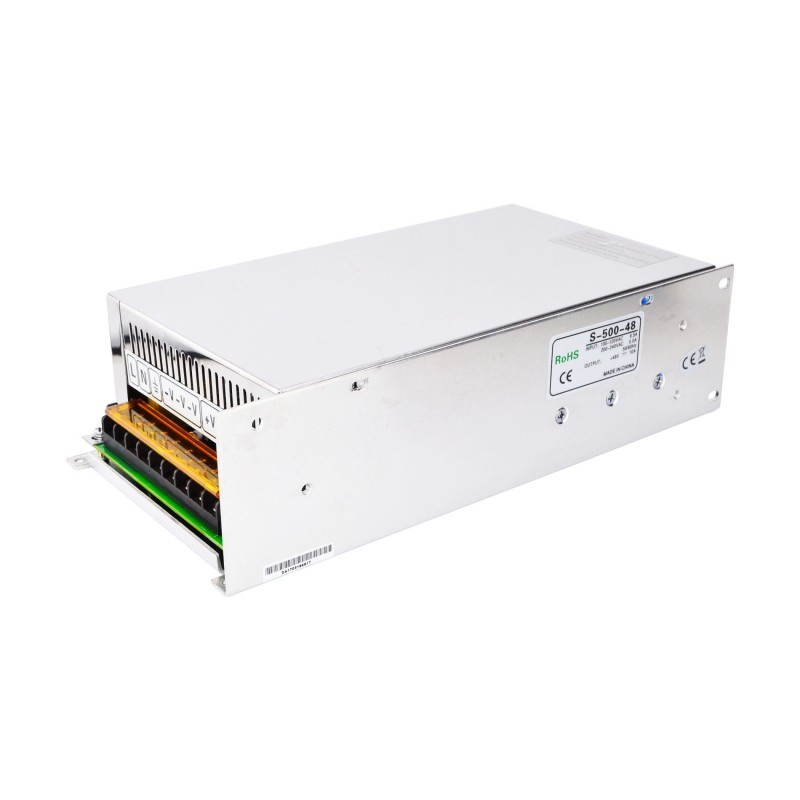

• 1 x S-500-48: 500W 48V 10.5A 115/230V 스위칭 전원 공급 장치

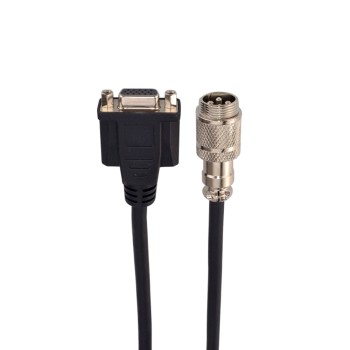

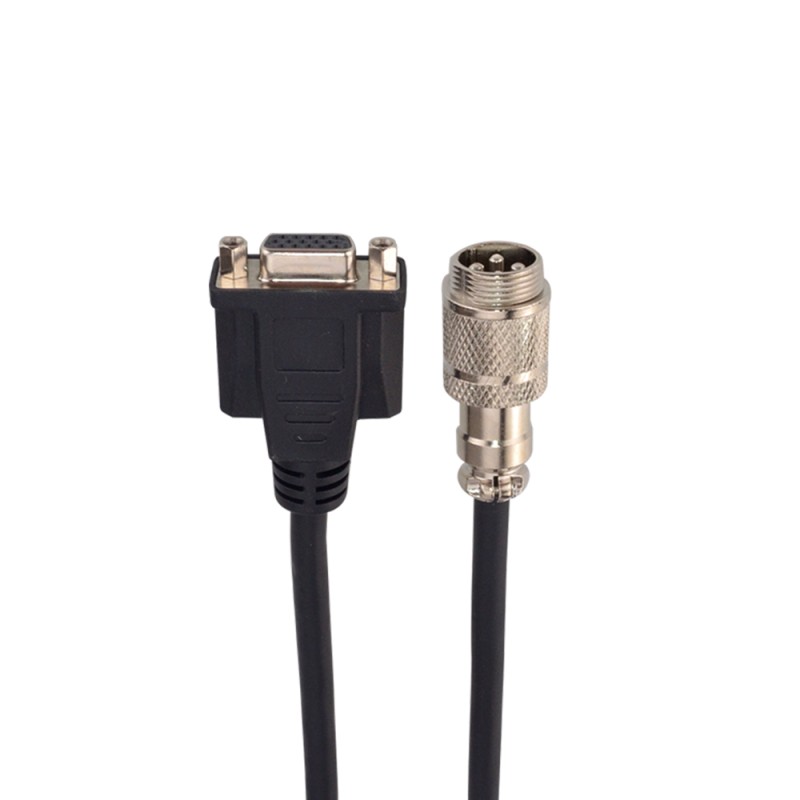

• 3 x CE2-M2-20: 1.7m(67") 길이의 인코더 및 모터 연장 케이블

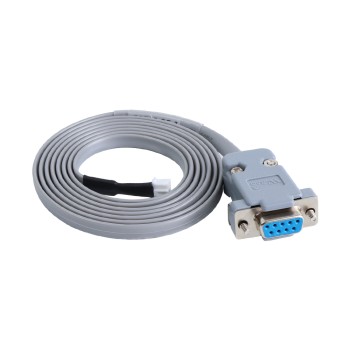

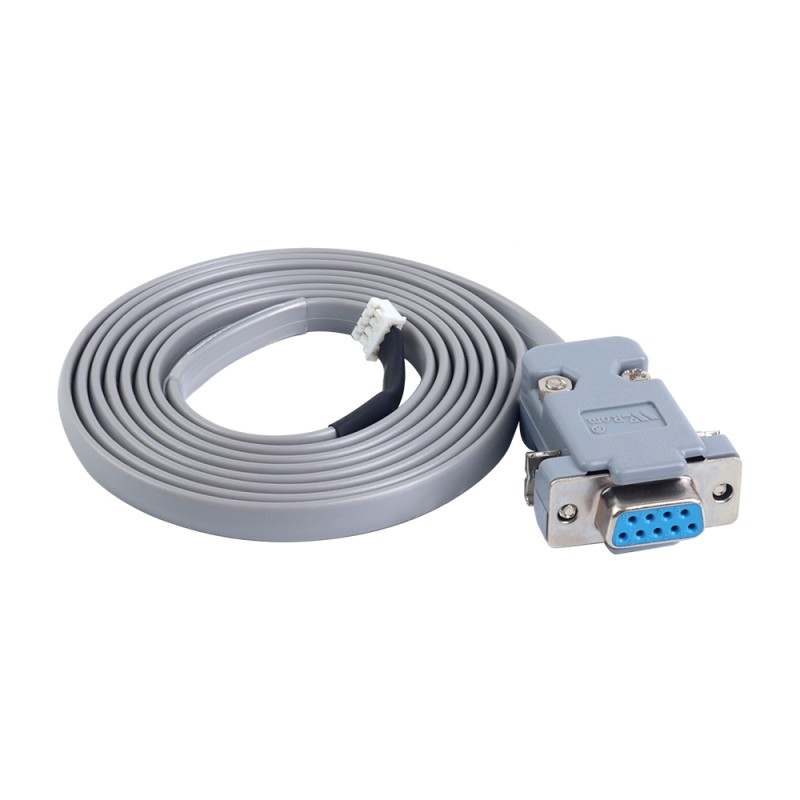

• 1 x CABLE-PC-2: RS232 디버깅 케이블

모터 사양

• 제조업체 부품 번호: 23HS40-5004D-E1000
• 모터 유형: 바이폴라 스테퍼
• 스텝 각도: 1.8도
• 홀딩 토크: 3.00Nm(424.83oz.in)
• 정격 전류/위상: 5.0A
• 위상 저항: 0.6ohms ± 10%
• 인덕턴스: 2.3mH ± 20%(1KHz)
• 절연 등급: B 130°C[266°F]
• 프레임 크기: 57 x 57mm
• 본체 길이: 122mm
• 샤프트 직경: Φ8mm
• 샤프트 길이: 22mm
• D-컷 길이: 15mm
• 케이블 길이: 300mm

인코더 사양

• 출력 회로 유형: 디퍼렌셜 유형
• 인코더 유형: 옵티컬 인크리멘탈
• 인코더 분해능: 1000PPR(4000CPR)
• 출력 신호 채널: 2채널
• 최소 공급 전압: 4V
• 최대 공급 전압: 5V
• 출력 전류: 100mA
• 출력 고전압: 5V
• 출력 저전압: 4.5V
• 최대 출력 주파수: 60kHz

드라이버 사양

• 출력 피크 전류: 0~7A(0~5.6RMS)
• 입력 전압: +24~50VDC
• 논리 입력 전류: 1~7.5mA
• 펄스 입력 주파수: 0~200kHz
• 절연 저항: 10MΩ

전원 공급 사양

• 부품 번호: S-500-48
• 48V DC 10.5A 출력
• AC 입력 전압 범위: 92~135V/180~264VAC
• 115V/230V AC 스위치로 선택
• 높은 효율성, 낮은 비용
• 내장 DC 팬으로 강제 공기 냉각
• 낮은 출력 리플 및 요프
• 과전류, 과전압, 단락 및 과열 보호
• 215*115*50mm(L*W*H)

모터 및 인코더 연결
