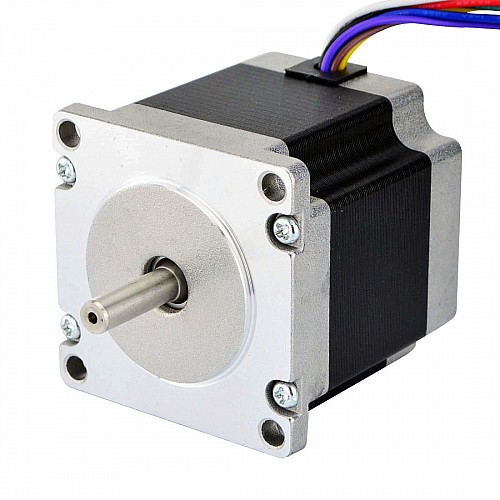

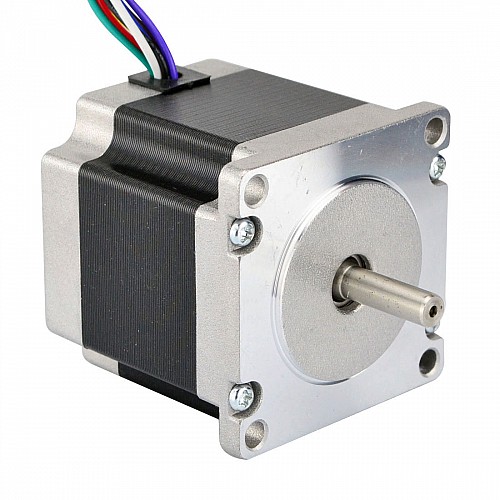

이중 샤프트 Nema 23 Uni/Bipolar 1.8deg 1.26Nm(178.4oz.in) 3A 57x56mm 8 와이어

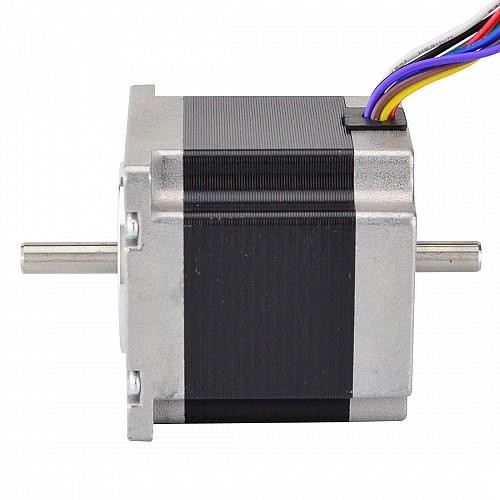

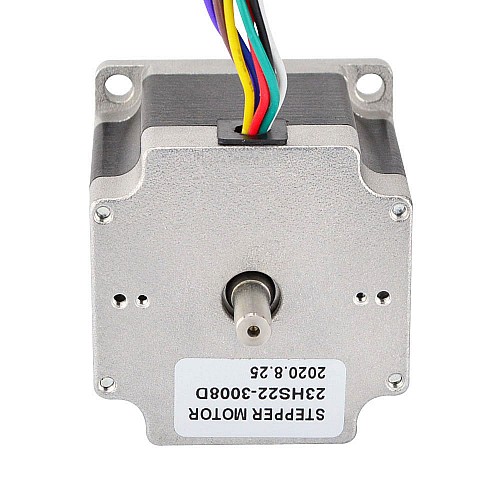

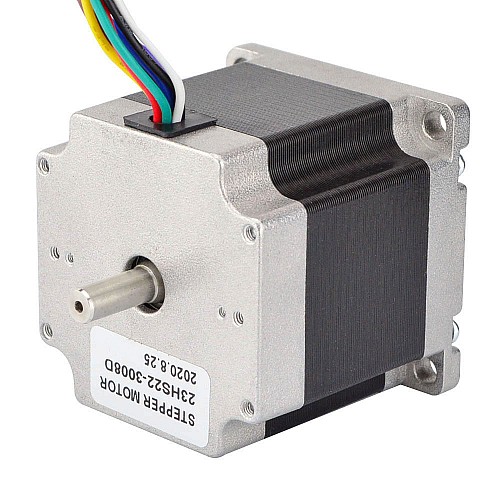

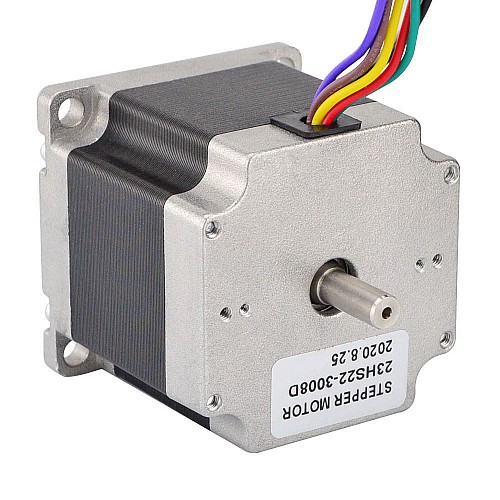

이 Nema 23 스테퍼 모터는 스텝 각도가 1.8deg이고 크기가 57x57x56mm입니다. 단극 또는 양극(직렬) 또는 양극(병렬)의 세 가지 연결 옵션이 있는 8개의 전선이 있으며 원하는 유형을 선택할 수 있습니다. 홀딩 토크는 단극 연결 시 0.9Nm(127.5oz.in), 양극 연결 시 1.26Nm(178.4oz.in)에 도달합니다. 리어 샤프트는 인코더, 핸드 휠 또는 동등물을 장착할 수 있습니다.

전기 사양

• 제조업체 부품 번호: 23HS22-3008D
• 모터 유형: 단극/양극 스테퍼
• 단계 각도: 1.8도
• 유지 토크(단극): 0.9Nm(127.5oz.in)
• 유지 토크(바이폴라 직렬): 1.26Nm(178.4oz.in)
• 유지 토크(바이폴라 병렬): 1.26Nm(178.4oz.in)
• 정격 전류/상(단극): 3.0A
• 정격 전류/상(바이폴라 직렬): 2.12A
• 정격 전류/위상(바이폴라 병렬): 4.24A
• 위상 저항(단극): 0.75옴
• 위상 저항(바이폴라 직렬): 1.5옴
• 위상 저항(바이폴라 병렬): 0.375옴
• 인덕턴스(단극): 1.1mH±20%(1KHz)
• 인덕턴스(바이폴라 직렬): 4.4mH±20%(1KHz)
• 인덕턴스(바이폴라 병렬): 1.1mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]

물리적 사양

• 프레임 크기: 57 x 57mm
• 몸 길이: 56mm
• 샤프트 직경: Φ6.35mm
• 전면 샤프트 길이: 21mm
• 리어 샤프트 길이: 15mm
• 리드 수: 8
• 리드 길이: 500mm
• 무게: 0.7kg

연결
