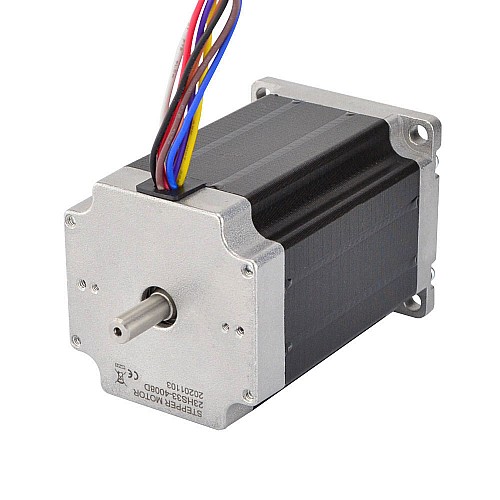

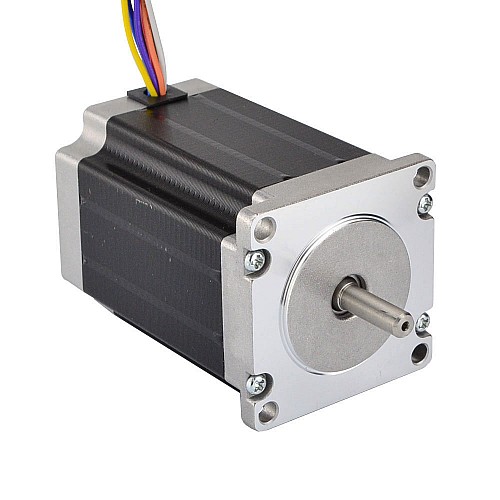

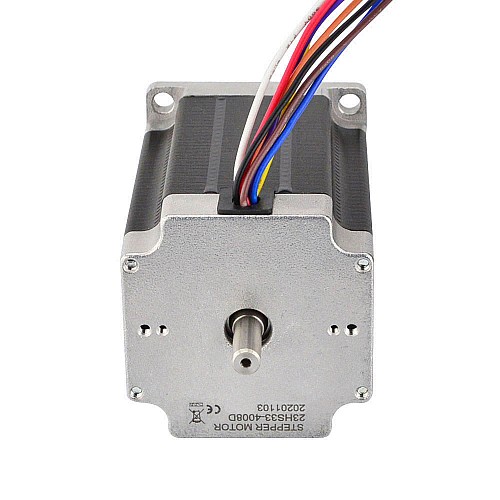

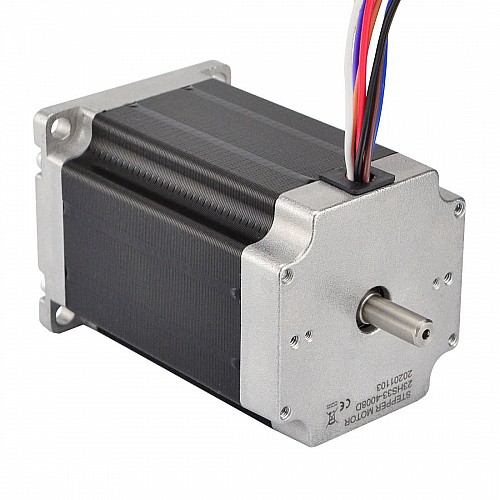

이중 샤프트 Nema 23 Uni/Bipolar 1.8deg 2.83Nm(400oz.in) 4A 57x84mm 8 와이어

이 nema 23 스테퍼 모터는 스텝 각도가 1.8deg, 홀딩 토크(바이폴라)가 2.83Nm(400oz.in), 홀딩 토크(유니폴라)가 2.0Nm(283oz.in)이고 크기가 57x57x84mm입니다. 단극 또는 양극(직렬) 또는 양극(병렬)의 세 가지 연결 옵션이 있으며 원하는 대로 유형을 선택할 수 있습니다. 단극 연결의 경우 토크는 2.0Nm(283oz.in)이고 양극 연결의 경우 2.83Nm(400oz.in)입니다. 후면 샤프트에는 인코더, 핸드 휠 또는 이와 동등한 장치를 장착할 수 있습니다.

전기 사양

• 제조업체 부품 번호: 23HS33-4008D
• 모터 유형: 단극/양극
• 단계 각도: 1.8도
• 유지 토크(바이폴라): 2.83Nm(400oz.in)
• 유지 토크(단극): 2.0Nm(283oz.in)
• 정격 전류(바이폴라 직렬): 2.83A
• 정격 전류(바이폴라 병렬): 5.66A
• 정격 전류(단극): 4.0A
• 위상 저항(바이폴라 직렬): 1.6ohms
• 위상 저항(바이폴라 병렬): 0.4ohms
• 위상 저항(단극): 0.8ohms
• 인덕턴스(바이폴라 직렬): 7.2mH±20%(1KHz)
• 인덕턴스(바이폴라 병렬): 1.8mH±20%(1KHz)
• 인덕턴스(단극): 1.8mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]

물리적 사양

• 프레임 크기: 57 x 57mm
• 몸 길이: 84mm
• 샤프트 직경: Φ6.35mm
• 전면 샤프트 길이: 21mm
• D컷 길이: 15mm
• 리어 샤프트 길이: 15mm
• 리드 수: 8
• 리드 길이: 300mm
• 무게: 1.13kg
