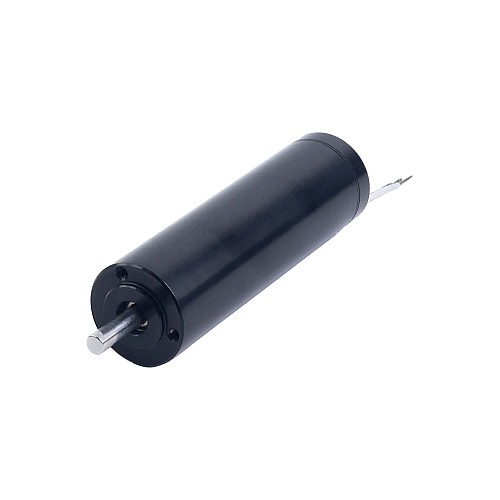

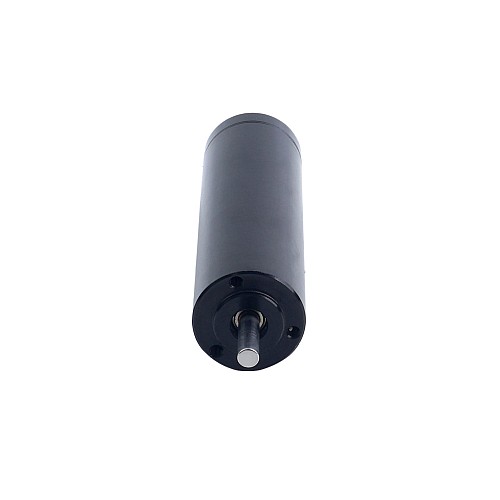

이 24V 브러시리스 코어리스 모터는 43.73W의 출력 전력을 제공합니다. 정격 속도는 58,000rpm이며, 전류 소모량은 2.08A입니다. 정격 토크는 7.2mNm입니다. 낮은 관성이 요구되는 소형의 반응성이 뛰어난 애플리케이션에 적합합니다.

코어리스 모터는 철손을 제거하여 탁월한 효율을 제공하며, 연속 자동화에서 에너지 사용량을 크게 절감합니다. 초저관성으로 밀리초 수준의 응답 속도를 구현하여 정밀한 위치 결정을 지원합니다. 초소형 설계와 저소음, 저진동 작동은 손쉬운 통합과 안정적이고 유지보수가 필요 없는 성능을 보장합니다. 로봇 공학, 실험실 자동화, 정밀 의료 기기에 적합합니다.

전기 사양

• 제조업체 부품 번호: 16CL41-24-P2-58000
• 극 쌍 수: 1
• 정격 전압: 24V
• 단자 저항: 1.1Ohms
• 단자 인덕턴스: 0.07mH
• 무부하 속도: 65000rpm
• 무부하 전류: 0.35A
• 정격 속도: 58000rpm
• 정격 전류: 2.08A
• 정격 토크: 7.2mNm
• 정격 전력: 43.73W
• 최대 전력 출력: 126.74W
• 효율: 76.27%
• 토크 상수: 3.47mNm/A
• 스톨 토크: 74.48mNm
• 역기전력 상수: 0.36mV/rpm
• 속도 상수: 2752.49rpm/V
• 마찰 토크: 1.21mNm
• 전류 상수: 0.29A/mNm
• 진동 진폭: <=0.1mm
• 윙딩 최대 허용 온도: 180°C
• 작동 온도 범위: -20 - 80°C
• 소음: <=35dB
• 수명: 8000시간

물리적 사양

• 프레임 크기: Φ16mm
• 모터 길이: 41mm
• 샤프트 직경: Φ3mm
• 샤프트 길이: 10.2mm
• 케이블 길이: 150mm
