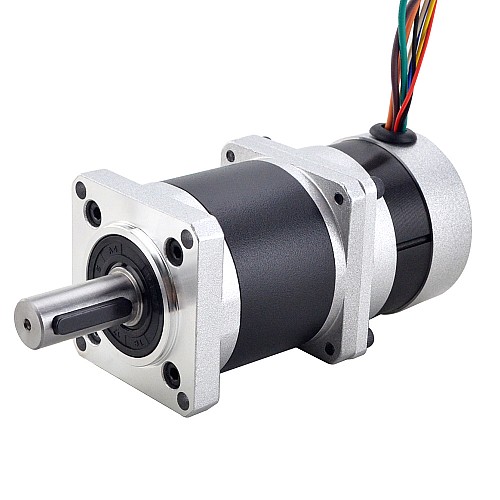

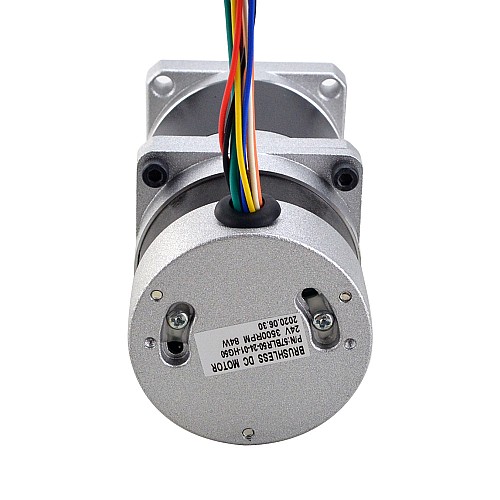

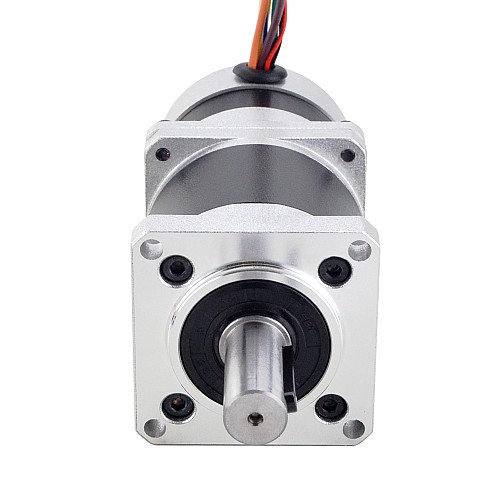

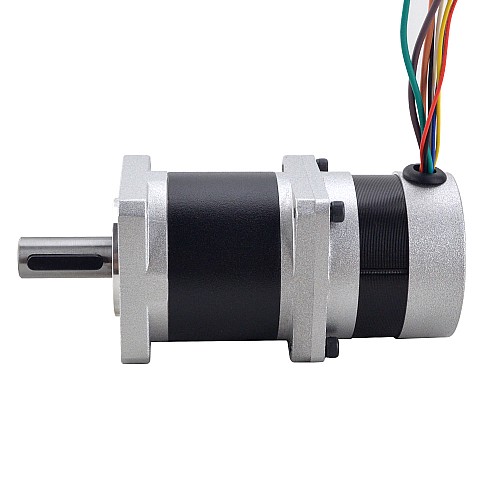

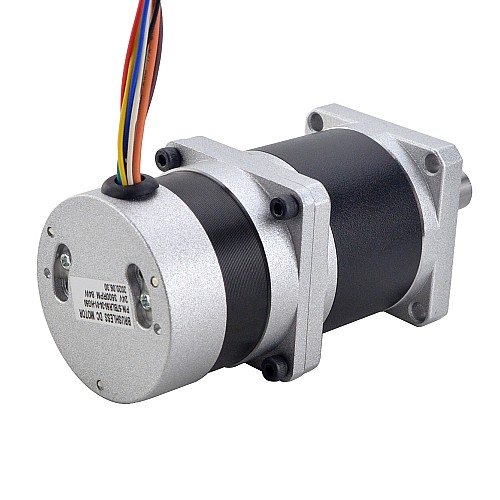

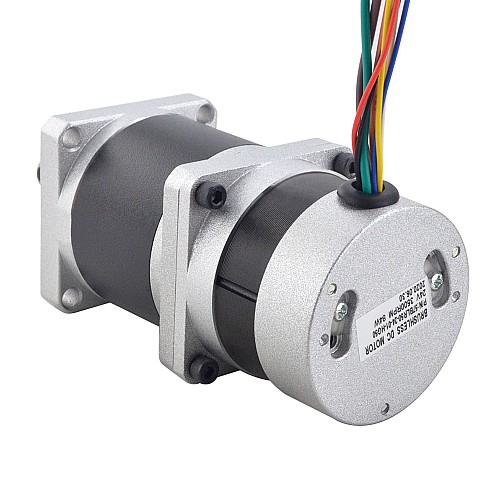

24V 84W 70RPM 기어드 브러시리스 DC 모터 50:1 고정밀 변속기

전기 사양

• 제조업체 부품 번호: 57BLR50-24-01-HG50
• 단계: 3
• 폴란드: 4
• 정격 전압: 24V
• 정격 속도: 70±10%RPM
• 정격 토크: 8.63Nm(1221.4oz.in)
• 정격 전류: 5.0±10%A
• 정격 전력: 84W
• 절연 등급: B 130°C[266°F]
• 절연 저항: 최소 100MΩ @500VDC
• 절연 강도 테스트: 1분 동안 500VAC

물리적 사양

• 프레임 크기: Φ57mm
• 본체 길이: 49.1mm
• 변속기 길이: 61.65mm
• 샤프트 직경: Φ14mm
• 샤프트 길이: 34mm
• 열쇠 구멍 길이: 25mm
• 리드 수: 8
• 리드 길이: 300mm
• 베어링 유형: NMB 볼 베어링, C3
• 무게: 1.22kg

변속기 사양

• 변속기 유형: 유성
• 기어비: 50:1
• 효율: 75%
• 무부하 시 백래시: <=1.6deg
• 최대 허용 토크: 20Nm(2832.8oz.in)
• 모멘트 허용 토크: 40Nm(5665.6oz.in)
• 최대 레이디얼 하중: 250N
• 절연 등급: B
• 소음: <=50dB
• 주위 온도: 0 - 50℃

연결
