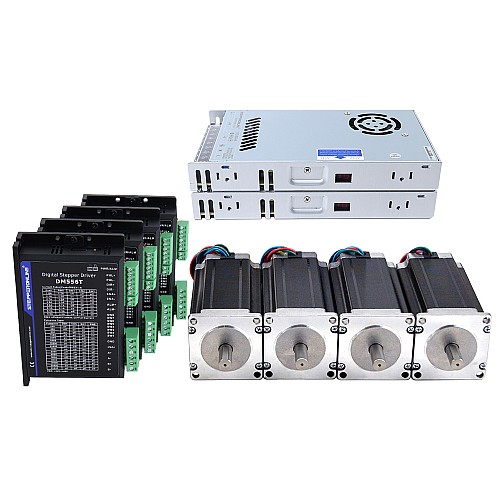

4축 CNC 라우터 키트 3.0Nm(425oz.in) Nema 23 스테퍼 모터 및 드라이버 DM556T

• 4 x DM556T: Nema 23, 24, 34 스테퍼 모터용 4 x 디지털 스테퍼 드라이버 1.8~5.6A 20-50VDC
• 4 x 23HS45-4204S: Nema 23 양극성 3Nm(425oz.in) 4.2A 57x57x113mm 4선 스테퍼 모터 CNC
• 2 x LE-350-48: 350W 48V 7.3A 115/230V 스위칭 전원 공급 장치 스테퍼 모터 CNC 라우터 키트

드라이버 사양

• 최적의 토크, 매우 부드러운 모션, 낮은 모터 발열 및 소음을 위한 공진 방지
• 광범위한 모터에서 최적의 토크를 위한 모터 자동 식별 및 매개변수 자동 구성
• 단계 및 방향(PUL/DIR) 제어
• 부드러운 모터 움직임을 위한 멀티 스테핑
• 5.6A에 대한 TTL 호환 및 광학 절연 입력
• 입력 전압 20-50VDC
• DIP 스위치를 통해 400-25,600의 16가지 선택 가능한 마이크로 스텝 분해능
• DIP 스위치를 통해 1.8A ~ 5.6A의 8가지 선택 가능한 출력 전류 설정
• 전원을 켤 때 "점프"가 없는 소프트 스타트
• 최대 200KHz의 펄스 입력 주파수
• 자동 유휴 전류 감소
• 과전압 및 과전류 보호

모터 사양

• 제조업체 부품 번호: 23HS45-4204S
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 1.8도
• 유지 토크: 3.0Nm(425oz.in)
• 정격 전류/위상: 4.2A
• 위상 저항: 0.88ohms
• 인덕턴스: 3.4mH±20%(1KHz)
• 프레임 크기: 57 x 57mm
• 몸 길이: 113mm
• 샤프트 직경: Φ10mm
• 샤프트 길이: 24mm
• D컷 길이: 20mm
• 리드 수: 4
• 리드 길이: 400mm
• 절연 등급: B 130°C[266°F]

연결

전원 사양

• 부품 번호: LE-350-48
• 입력 전압: 115/230VAC±20%
• 입력 주파수: 47~63Hz
• 입력 전류: 40A/230VAC
• 출력 전압: 48V
• 출력 전류: 7.3A
• 정격 출력 전력: 350W
• 누설 전류: <0.5mA/230VAC
• 크기: 215*115*30mm(L*W*H)
• 내부 EMI 필터
• 고효율 저비용
• 내장된 DC 팬에 의한 강제 공냉
• 과전류, 과전압, 단락 및 과열 보호
