A6 시리즈 100W EtherCAT AC 서보 모터 키트 3000rpm 0.32Nm w/ 브레이크 17비트 절대 인코더 IP67

220VAC 1000W 모터와 EtherCAT 통신을 지원하는 단상/3상 220V 1000W 서보 드라이버로 구성된 A6 시리즈 AC 서보 모터 및 드라이버 키트입니다. 17비트 멀티턴 앱솔루트 엔코더와 24V 8.5W 브레이크가 내장되어 모터는 뛰어난 서보 제어 성능을 제공합니다.
이 서보 제품 시리즈는 작동이 쉽고 경제적이며 효율적입니다. 높은 응답, 고정밀, 고속, 높은 동기화 등의 특성을 가지며 원버튼 자체 조정 및 자동 관성 감지 등을 지원합니다.
A6-EC 시리즈 서보 제품은 높은 비용 효율성을 특징으로 하며 Beckhoff 및 Omron과 같은 브랜드의 인기 PLC와 호환되어 다양한 산업 분야에 효율적이고 편리한 모션 제어 솔루션을 제공합니다.

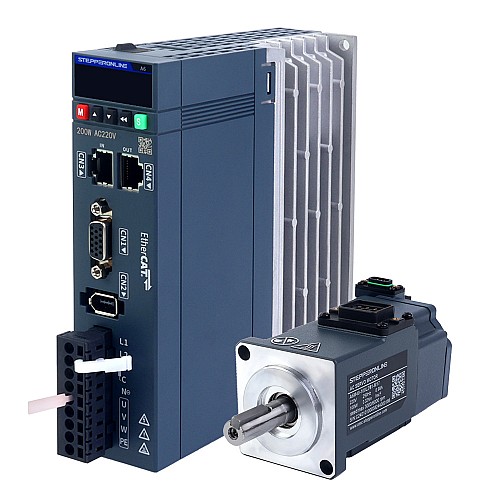

키트에 포함된 품목

• 1 x A6-200EC: 200W EtherCAT AC 서보 모터 드라이버
• 1 x A6M40-100L2B1-M17: 100W AC 서보 모터 3000rpm 0.32Nm 브레이크 17비트 인코더 IP67
• 1 x AS7-C-PWB075-3.0: 3.0m 모터 케이블
• 1 x AS7-C-ENC076-3.0: 3.0m 인코더 케이블

서보 드라이버 사양

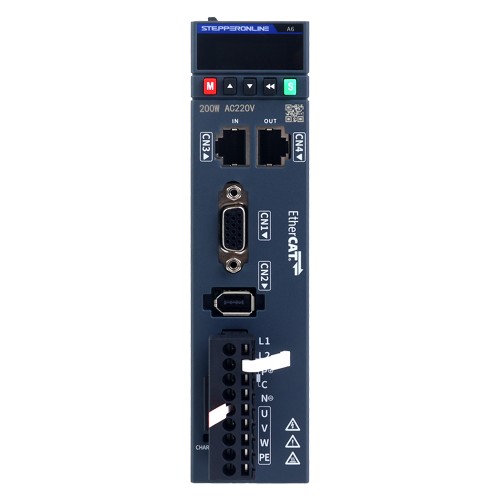

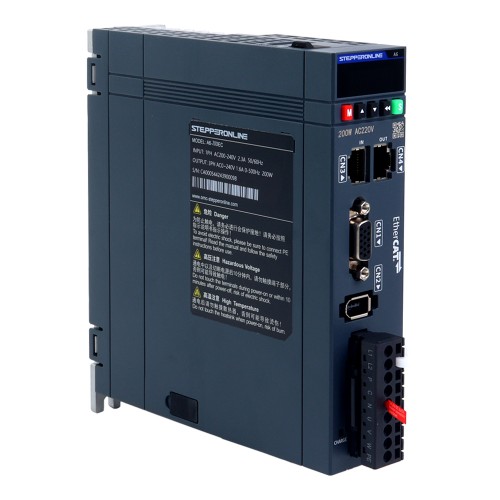

• 부품 번호: A6-200EC
• EtherCAT 통신
• 2KHz 속도 루프 대역폭
• 17비트 절대 인코더
• 125μs 동기화 주기
• 120m 거리에서 300개 노드, 15ns 동기화 오류, ±20ns 동기화 지터
• 정격 전압 단상 220VAC
• 정격 전력 200W
• 자동 모터 식별
• 치수: 170*150*40mm
• 내장 동적 브레이크 기능

서보 모터 사양

• 부품 번호: A6M40-100L2B1-M17
• 정격 전압: 220VAC
• 정격 전력: 100W
• 정격 토크: 0.32Nm
• 최대 토크: 1.12Nm
• 정격 속도: 3000rpm
• 최대 속도: 6000rpm
• 정격 전류: 1.10A
• 최대 전류: 3.90A
• 토크 상수: 0.33N.m/A
• 역기전력 상수: 20.10V/krpm
• 저항: 6.70ohms
• 인덕턴스: 7.81mH
• 관성: 0.033kg*m²*10^-4
• 극: 10
• 인코더: 자기식 엔코더, 17비트 단회전 절대식(다회전 가능)
• IP 등급: IP67
• 샤프트 직경: 8mm
• 브레이크 전압: 24V DC
• 브레이크 전력: 6.9W
• 브레이크 유지 토크: 0.32Nm
• 축 방향 하중: 최대 54N
• 샤프트 길이 20mm에서 방사 방향 하중: 최대 78N
