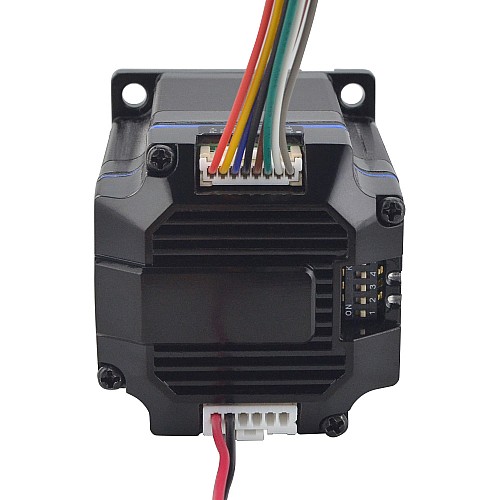

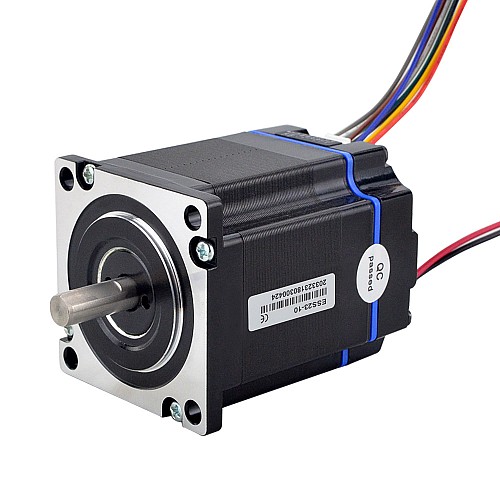

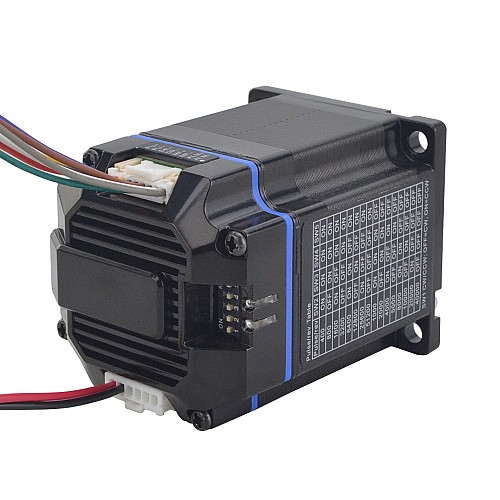

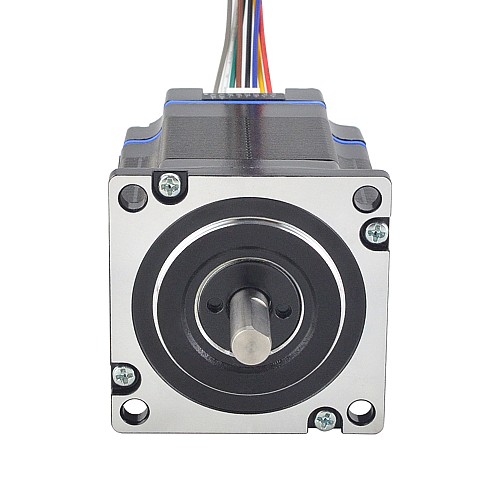

ESS 시리즈 1.2Nm(170oz.in) Nema 23 통합 폐쇄 루프 스테퍼 서보 모터 24-50VDC 1000CPR

전기 사양

• 제조업체 부품 번호: ESS23-10
• 유지 토크: 1.2Nm(169.93oz.in)
• 입력 전압: 24 - 50VDC
• 절연 등급: B 130°C[266°F]
• 출력 피크 전류: 1.8 - 4.0A
• 논리 입력 전류: 10mA
• 논리 입력 전압: 5V
• 인코더 유형: 증분
• 인코더 출력 유형: 차동
• 인코더 해상도: 1000CPR
• 인코더 출력 신호 채널: 2
• 절연 저항: 100MΩ 이상
• 절연 강도: 1MIN 동안 500VAC.

물리적 사양

• 프레임 크기: 57 x 57mm
• 몸 길이: 56mm
• 샤프트 직경: Φ8mm
• D컷 샤프트 길이: 15mm
• 샤프트 길이: 21mm
• 무게: 799g

커넥터 사양

• 하우징 1 모델: 35507-0800
• 터미널 1 모델: 50212-8000
• 하우징 2 모델: XAP-06V-1
• 터미널 2 모델: SXA-01T-P0.6

연결
