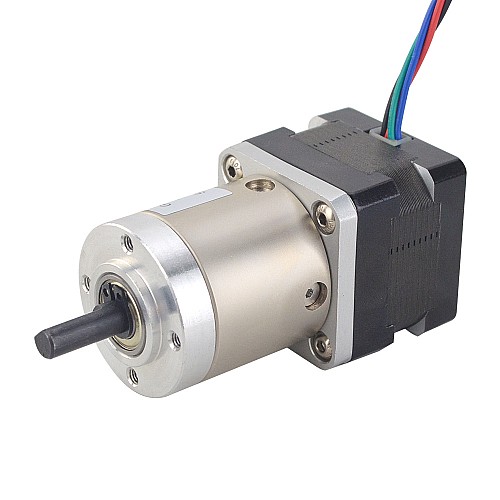

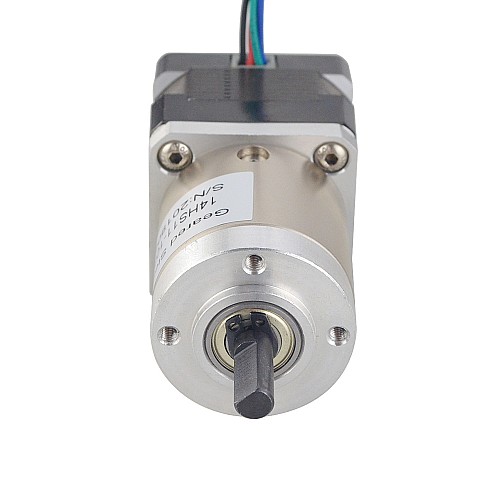

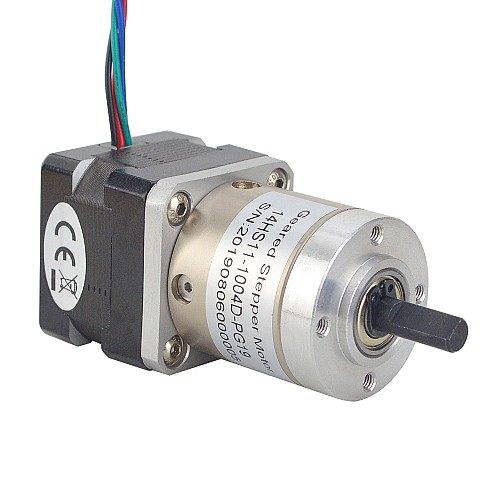

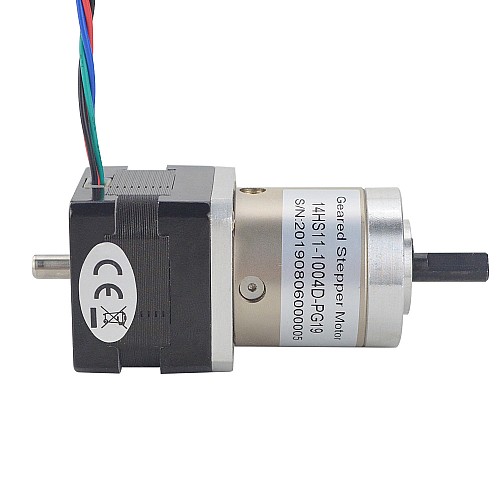

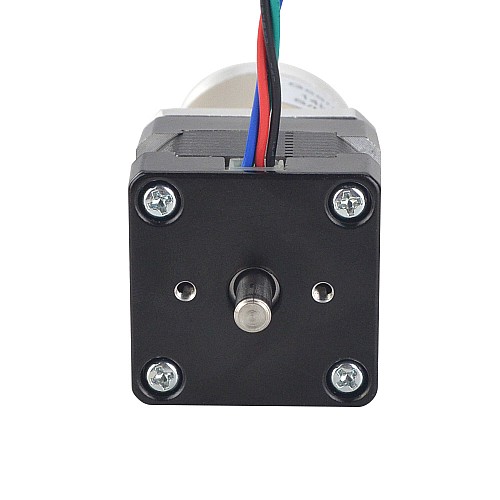

Nema 14 스테퍼 모터 바이폴라 L=28mm w/ 기어비 19:1 유성 기어박스

전기 사양

• 제조업체 부품 번호: 14HS11-1004D-PG19
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 1.8도
• 기어박스가 없는 홀딩 토크: 0.125Ncm(17.7oz.in)
• 정격 전류/상: 1.0A
• 위상 저항: 3.5옴
• 인덕턴스: 3.5mH ± 20%(1KHz)

변속기 사양

• 변속기 유형: 유성
• 기어비: 19:1
• 효율성: 81%
• 무부하 시 백래시: <=1 deg
• 최대 허용 토크: 3Nm(424.92oz.in)
• 모멘트 허용 토크: 5Nm(708.2oz.in)
• 샤프트 최대 축방향 하중: 50N
• 샤프트 최대 레이디얼 하중: 100N

물리적 사양

• 변속기 유형: 유성
• 프레임 크기: 35 x 35mm
• 모터 길이: 28mm
• 변속기 길이: 35.8mm
• 샤프트 직경: Φ6 mm
• 샤프트 길이: 18mm
• D컷 길이: 12mm
• 리드 수: 4
• 리드 길이: 500mm
• 무게: 86g
