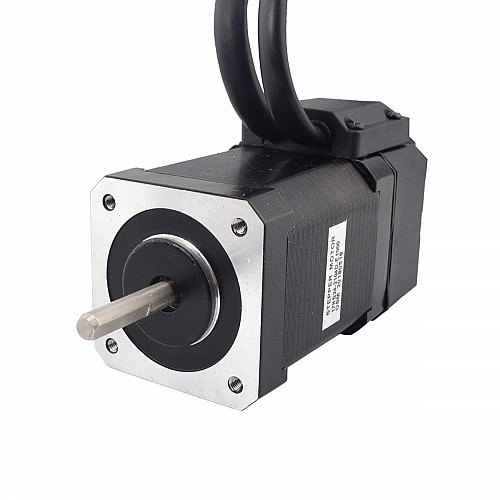

Nema 17 폐쇄 루프 스테퍼 모터 65Ncm/92oz.in 인코더 1000PPR(4000CPR)

Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
베스트 셀러
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm(92.05oz.in) 인코더 1000PPR(4000CPR)
Nema 17 폐쇄 루프 스테퍼 모터 65Ncm/92oz.in 인코더 1000PPR(4000CPR)
2개의 상품평 - 상품평 쓰기
₩0.00
  • 재고: 1
  • 모델: 17HS24-2104D-E1000
  • 총 중량: 0.70kg
  • 인증됨: ISO, CE, UKCA, RoHS
장바구니에 추가
의문
관심상품으로 등록 상품 비교하기
이 상품의 최소 주문수량은 999개 입니다
지역 창고를 선택하고 더 많은 혜택을 받으세요!
미국, 영국, EU, 호주, 러시아에 계신 고객님들은 현지 창고 선택을 우선적으로 해 주십시오. EU의 경우 독일 창고를 선택하세요. 이 선택의 이점에는 더 빠른 배송 시간과 관세가 발생하지 않으므로 전체 비용이 낮아지는 것이 포함됩니다.

모터 사양

  • 제조업체 부품 번호: 17HS24-2104D-E1000
  • 모터 유형: 바이폴라 스테퍼
  • 단계 각도: 1.8도
  • 유지 토크: 0.65Nm(92.05oz.in)
  • 정격 전류/위상: 2.10A
  • 전압: 3.36V
  • 위상 저항: 1.6ohms
  • 인덕턴스: 3.00mH ± 20%(1KHz)
  • 프레임 크기: 42 x 42mm
  • 모터 길이: 84mm
  • 샤프트 직경: Φ5mm
  • 샤프트 길이: 24mm
  • D컷 길이: 15mm
  • 리드 수: 4
  • 리드 길이: 500mm

인코더 사양

  • 인코더 유형: 광학 증분
  • 구동 전압: 4.5V ~ 5.5V
  • 출력 전류: 20mA
  • 해상도: 1000PPR(4000CPR)
  • 출력 신호: 2채널
  • 내경: Φ5mm
  • 출력 주파수: ≤60MHz
  • 실행 속도: ≤3600rpm
  • IP 보호: IP20

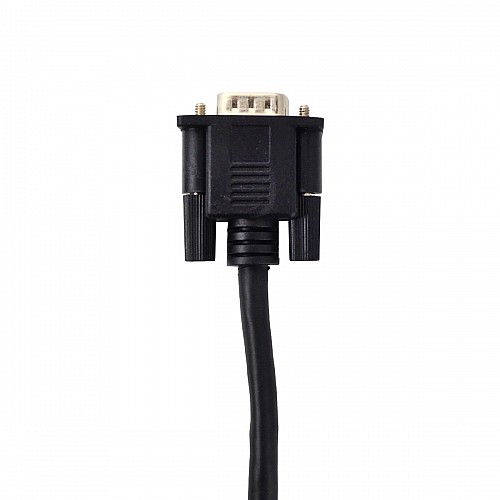

연결

핀
1
2
3
4
모터
A+
A-
B+
B-

핀
1
2
3
11
12
13
인코더
EA+
VCC
GND
EB+
EB-
EA-
당사 사정으로 인해 해당 상품의 생산 및 판매가 중단되어 주문이 불가능하게 되었습니다. 대체 제품은 17HS24-2004D-E1K입니다.
상품 유형
상품 유형 폐쇄 루프 스테퍼 모터
전기 사양
위상 저항(ohms) 1.6
인덕턴스(mH) 3
인코더 유형 광학 증분
인코더 해상도 1000PPR
정격 전류(A) 2.1
지주 토크(Ncm) 65
지주 토크(oz.in) 92.05
출력 신호 채널 2
출력 회로 유형 차동
토크/추력 곡선이 있습니까? 예
물리적 사양
IP 등급 40
몸 높이(mm) 84
샤프트 길이(mm) 24
샤프트 직경(mm) 5
재고 방법 전용 인벤토리
프레임 크기(mm) Nema 17 (42 x 42)
ファイル サイズ
17HS24-2104D-E1000_Full_Datasheet.pdf 153.79KB Download
17HS24-2104D-E1000.STEP 1.56MB Download
17HS24-2104D-E1000_Torque_Curve.pdf 90.73KB Download
