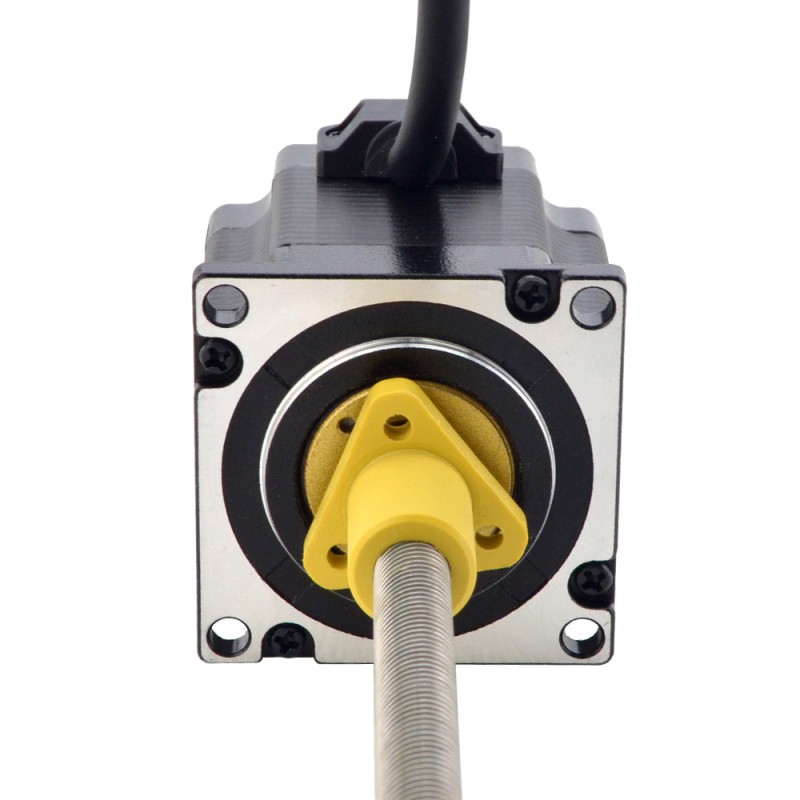

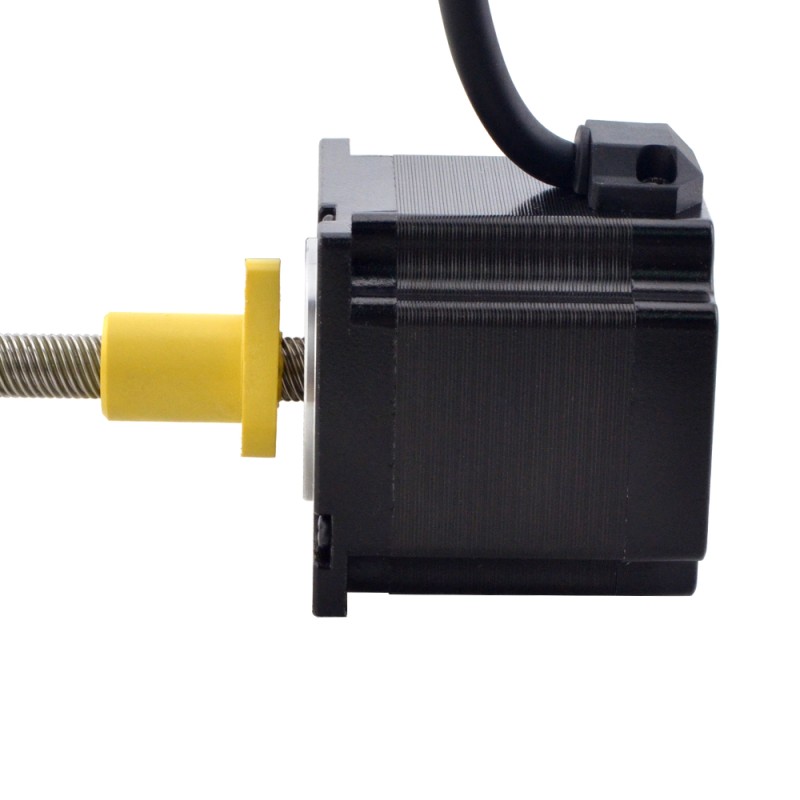

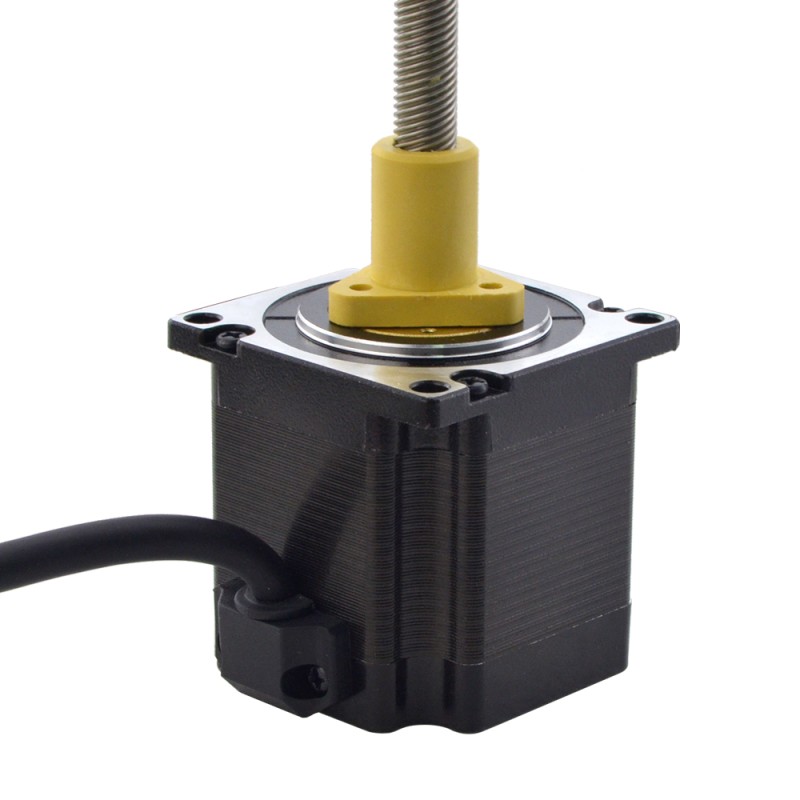

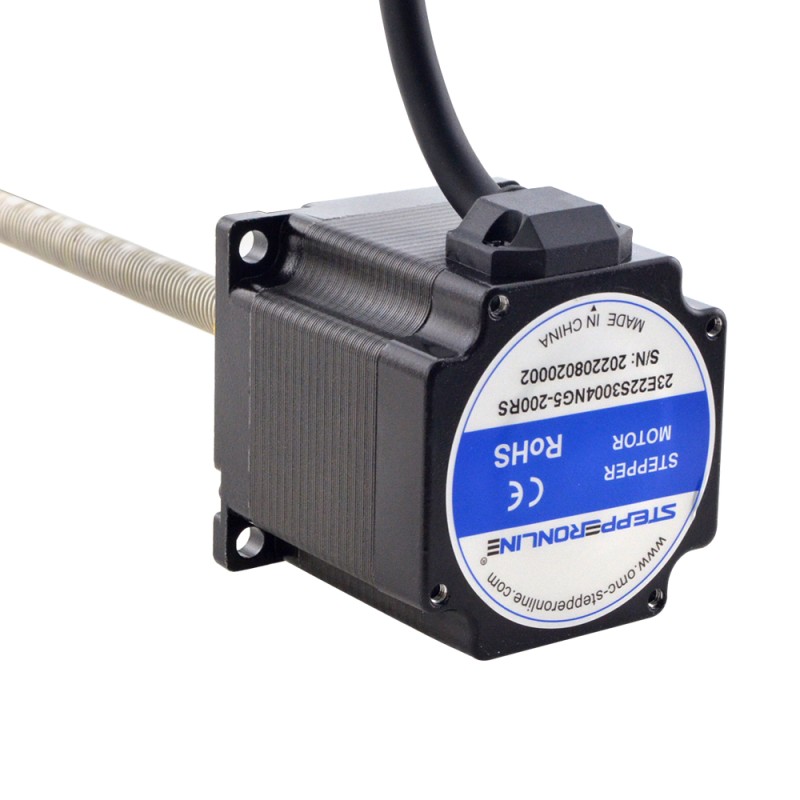

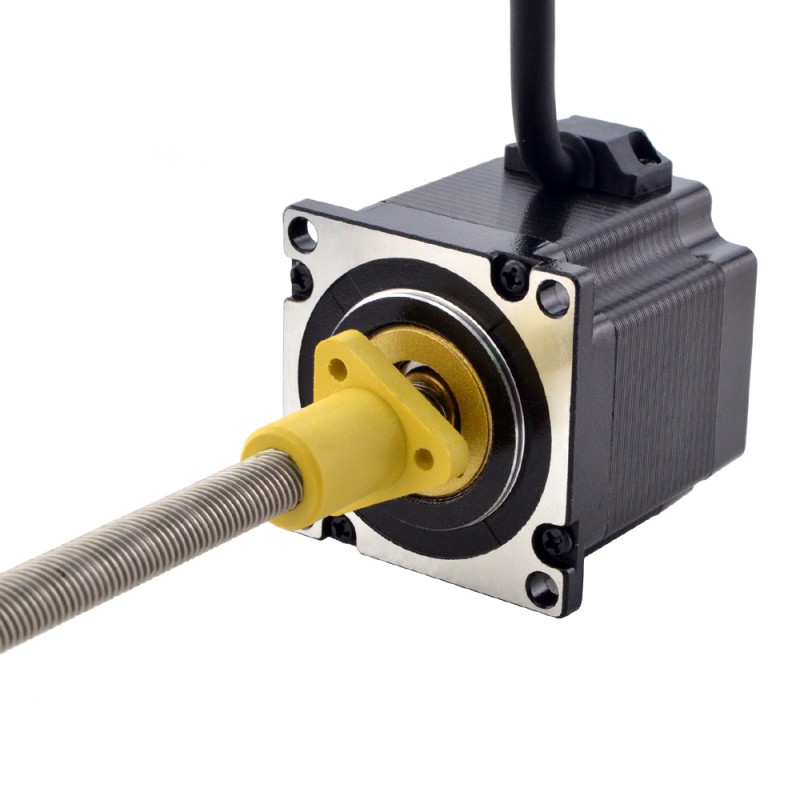

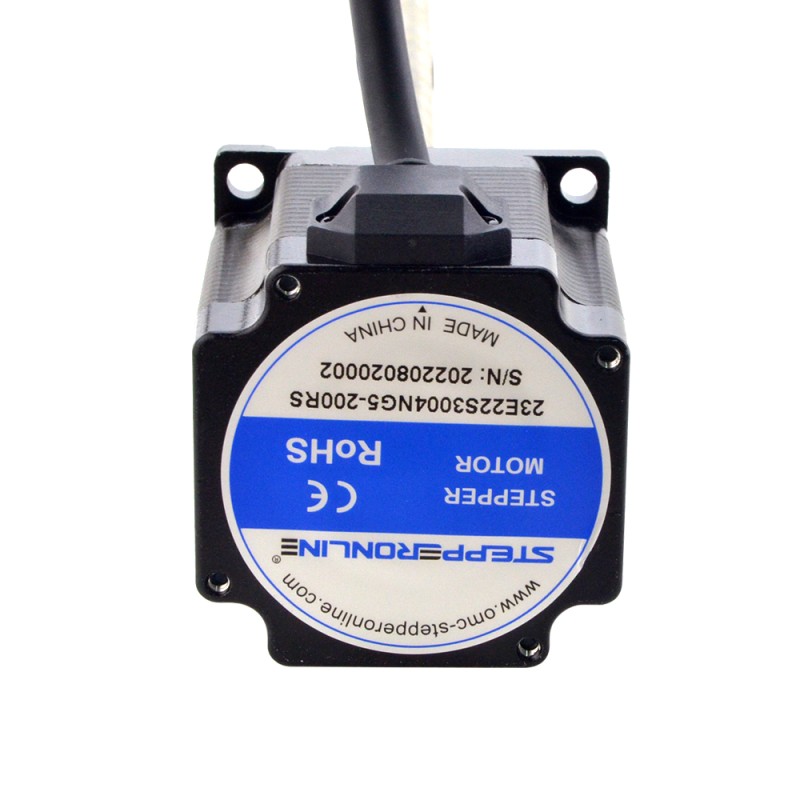

Name: NEMA 23 외부 Acme 선형 스테퍼 모터 3.0A 56mm 길이 리드 10.16mm(0.4") 스트로크 200mm
Brand: STEPPERONLINE
SKU: 23E22S3004NG5-200RS
Price: 80080.00 KRW
Availability: InStock

NEMA 23 외부 Acme 선형 스테퍼 모터 3.0A 56mm 길이 리드 10.16mm(0.4) 스트로크 200mm

23E22S3004NG5-200RS

정격 전류(A)3.0

위상 저항(ohms)1.1

인덕턴스(mH)4.5

리니어 모터 유형외부(Acme)

문의

다운로드

23E22S3004NG5-200RS_Full_Datasheet.pdfPDF · 147.19KB 23E22S3004NG5-200RS.STEPSTEP · 540.82KB다운로드하려면 로그인하세요

동일 시리즈

모델명	정격 전류(A)	위상 저항(ohms)	인덕턴스(mH)	리니어 모터 유형	판매가	재고현황
11E13S0424ED-150RS-USED	0.42	11.4	6	외부(Acme)	₩49,911.40	재고 있음
11E13S0424ED5-150RS	0.42	11.4	6	외부(Acme)	₩57,657.60	재고 있음
11E13S0424FD3-150RS	0.42	11.4	6	외부(Acme)	₩99,822.80	재고 있음
11E13S0424FD4-150RS	0.42	11.4	6	외부(Acme)	₩50,311.80	재고 있음
11E13S0424GD3-150RS	0.42	11.4	6	외부(Acme)	₩99,822.80	입고 대기
11E13S0754ED4-100RS	0.75	3.2	2	외부(Acme)	₩43,320.20	재고 있음
11E13S1004FD4-150RS-OE1K	1.0	2.1	1.5	외부(Acme)	₩120,289.40	재고 있음
11E13S1004FD5-150RS	1.0	2.1	1.5	외부(Acme)	₩54,454.40	재고 있음
11E13S1004GD4-150RS-OE1K	1.0	2.1	1.5	외부(Acme)	₩120,289.40	재고 있음
11E13S1004GD5-150RS	1.0	2.1	1.5	외부(Acme)	₩54,454.40	재고 있음
11E13S1004HD5-150RS	1.0	2.1	1.5	외부(Acme)	₩57,149.40	입고 대기
11E13S1004HD5-180RS-E22-300	1.0	2.1	1.5	외부(Acme)	₩112,420.00	재고 있음
11E18S0754ED3-250RS	0.75	6.7	5.8	외부(Acme)	₩129,960.60	재고 있음
11E18S0754ED4-101RS	0.75	6.7	3	외부(Acme)	₩43,736.00	재고 있음
11E18S0754FD4-250RS	0.75	6.7	5.8	외부(Acme)	₩63,432.60	재고 있음
11E18S0754HD5-250RS	0.75	6.7	5.8	외부(Acme)	₩78,478.40	재고 있음
11E18S1004FD5-150RS	1.0	3.7	3.7	외부(Acme)	₩57,657.60	입고 대기
11E18S1004GD5-150RS	1.0	3.7	3.7	외부(Acme)	₩57,657.60	입고 대기
11E18S1004GD5-250RS	1.0	3.7	3.7	외부(Acme)	₩66,066.00	재고 있음
11E18S1004HD5-150RS	1.0	3.7	3.7	외부(Acme)	₩57,657.60	입고 대기
11E18S1004ND5-150RS-SALE	1.0	3.7	3.7	외부(Acme)	₩50,958.60	재고 있음
11E20S0674ED4-100RS	0.67	9.2	5.7	외부(Acme)	₩48,972.00	재고 있음
14E13S0574FF3-150RS	0.57	8.8	13	외부(Acme)	₩113,698.20	입고 대기
14E13S0574JE4-150RS	0.57	8.8	13	외부(Acme)	₩69,654.20	재고 있음
14E13S0574LF3-150RS	0.57	8.8	13	외부(Acme)	₩96,049.80	입고 대기
14E13S1504GF5-150RS	1.5	0.95	1	외부(Acme)	₩51,251.20	재고 있음
14E17S0914FF3-250RS	0.91	5.5	7.63	외부(Acme)	₩129,960.60	입고 대기
14E17S0914LF3-250RS-SALE	0.91	5.5	7.63	외부(Acme)	₩91,414.40	재고 있음
14E19S1504FF5-150RS	1.5	1.5	2.0	외부(Acme)	₩54,454.40	재고 있음
14E19S1504GF5-150RS	1.5	1.5	2.0	외부(Acme)	₩54,454.40	재고 있음

카테고리 전체 보기

NEMA 23 외부 Acme 선형 스테퍼 모터 3.0A 56mm 길이 리드 10.16mm(0.4") 스트로크 200mm

본 모델은 본체 길이가 56mm, 스텝 각도가 1.8도, 정격 전류가 3A인 Nema 23 ACME 나사 선형 스테퍼 모터입니다. 그것은 Φ9.525mm(0.375") 직경, 2... 더 보기

0개의 상품평 • 상품평 쓰기

부터

₩80,080.00

5 + ₩77,631.40

10 + ₩75,336.80

50 + ₩73,165.40

100 + ₩71,117.20

국가를 클릭하여 실시간 재고를 확인하십시오.

발송처

중국

수량

장바구니에 추가

관심 상품으로 등록 상품 비교하기

간편한 반품

배송 후 30일 이내에 반품할 수 있습니다. 먼저 문의해 주시면 나머지는 저희가 처리해 드립니다.

더 읽어보세요

24시간 이내에 배송됩니다!

24시간 이내 배송은 기본적으로 귀하의 제품이 재고가 충분한 경우 24시간 이내에 당사 창고에서 배송되거나 발송된다는 것을 의미합니다. 더 읽어보세요.

본 모델은 본체 길이가 56mm, 스텝 각도가 1.8도, 정격 전류가 3A인 Nema 23 ACME 나사 선형 스테퍼 모터입니다. 그것은 Φ9.525mm(0.375") 직경, 200mm(7.8740") ACME 나사 길이 및 POM 나사 너트로 통합되며 선형 이동은 회전당 10.16mm(0.4")입니다. 고성능, 긴 특성이 있습니다. 수명, 저소음 및 고효율..

전기 사양

제조업체 부품 번호: 23E22S3004NG5-200RS
모터 유형: 외부(ACME)
스텝 각도: 1.8°
유지 토크: 1Nm(141.64oz.in)
정격 전류/위상: 3A
위상 저항: 1.1ohms
인덕턴스: 4.5mH±20%(1KHz)

물리적 사양

프레임 크기: 57 x 57mm
본체 길이: 56mm
리드 나사 길이: 200mm(7.8740")
리드 나사 직경: Φ9.525mm(0.375")
리드/스텝: 0.0508mm(0.002")
리드 트래블/레볼루션: 10.16mm(0.4")
리드 수: 4
스레드 시작 횟수: 8
리드 길이: 500mm

연결

A+	A-	B+	B-
빨간색	빨간색/흰색	녹색	녹색/흰색

전기 사양
스텝 각도(deg.)	1.8
양극성/단극성	양극성
위상 저항(ohms)	1.1
인덕턴스(mH)	4.5
정격 전류(A)	3.0
토크/추력 곡선이 있습니까?	예
물리적 사양
IP 등급	40
리니어 모터 유형	외부(Acme)
리드 나사 길이(mm)	500
리드 나사 길이(mm)	200
리드 나사 이동/스텝(mm)	0.0508
리드 나사 직경(mm)	9.525
리드 스크류 이동/회전(mm)	10.16
몸 높이(mm)	56
인코더 포함	아니요
케이블 수	4
프레임 크기(mm)	Nema 23 (57 x 57)
