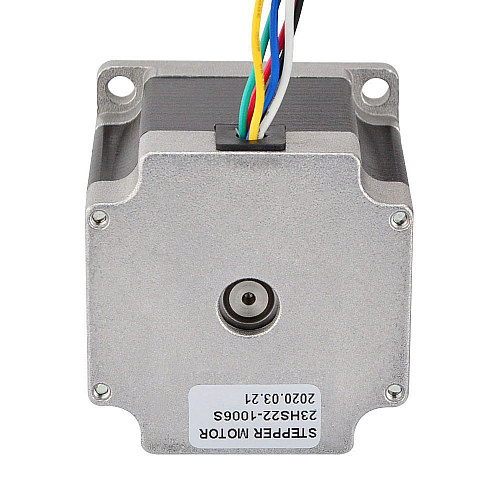

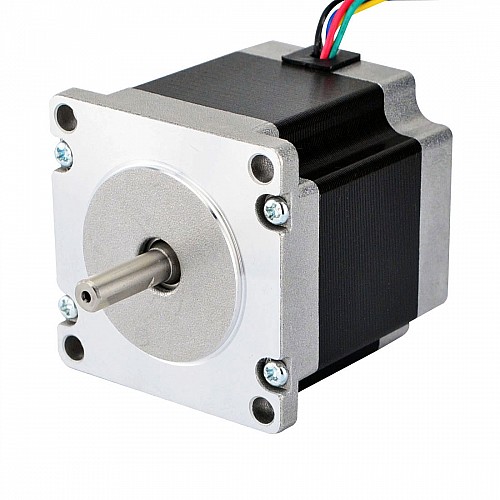

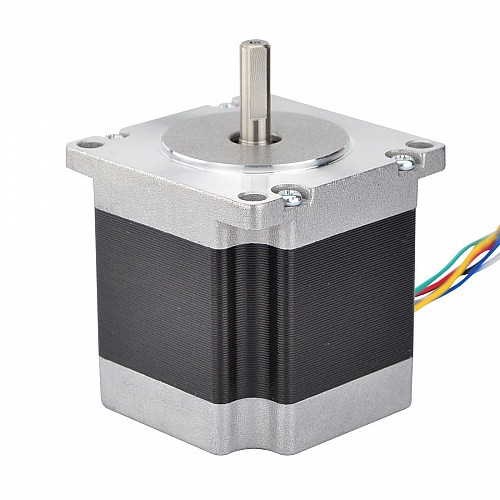

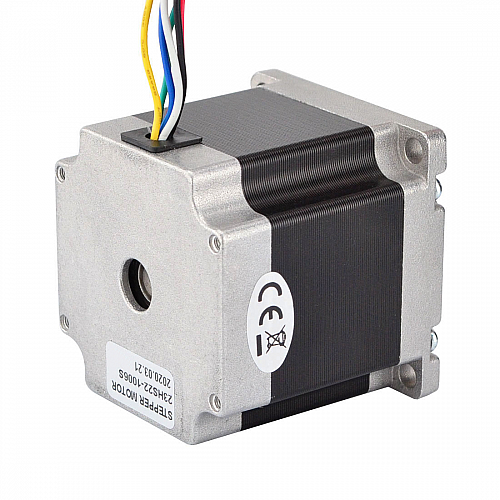

Nema 23 단극 1.8deg 0.9Nm(127.5oz.in) 1A 7.4V 57x57x56mm 6선

이 단극 Nema 23 스테퍼 모터는 스텝 각도가 1.8deg이고 크기가 57x57x56mm입니다. 6개의 와이어가 있으며 각 위상은 1.0A를 소모하고 토크는 0.9Nm(127.5oz.in)을 유지합니다.

전기 사양

• 제조업체 부품 번호: 23HS22-1006S
• 모터 유형: 단극 스테퍼
• 단계 각도: 1.8도
• 유지 토크: 0.9Nm(127.5oz.in)
• 정격 전류/위상: 1.0A
• 위상 저항: 7.4ohms
• 인덕턴스: 10mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]

물리적 사양

• 프레임 크기: 57 x 57mm
• 몸 길이: 56mm
• 샤프트 직경: Φ6.35mm(1/4in)
• 샤프트 길이: 21mm
• D컷 길이: 15mm
• 리드 수: 6
• 리드 길이: 500mm
• 무게: 0.7Kg

연결

양극성

단극
