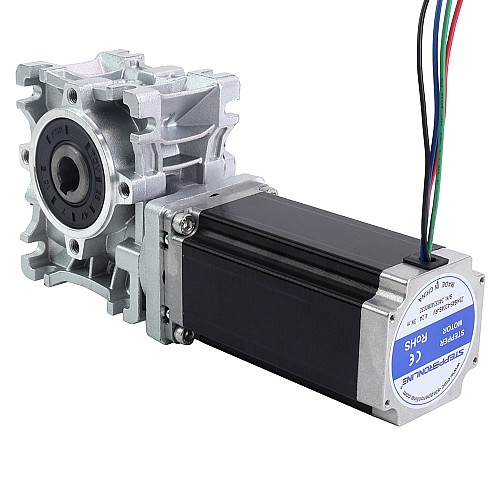

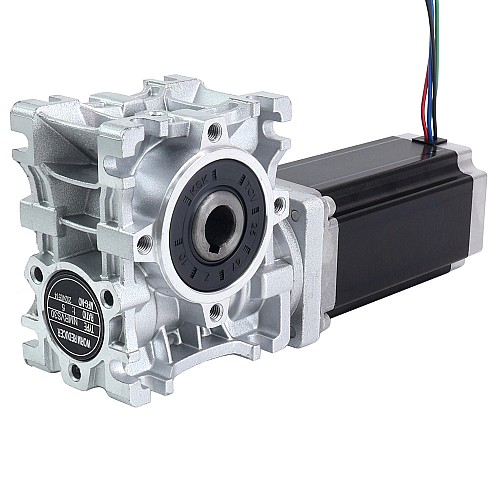

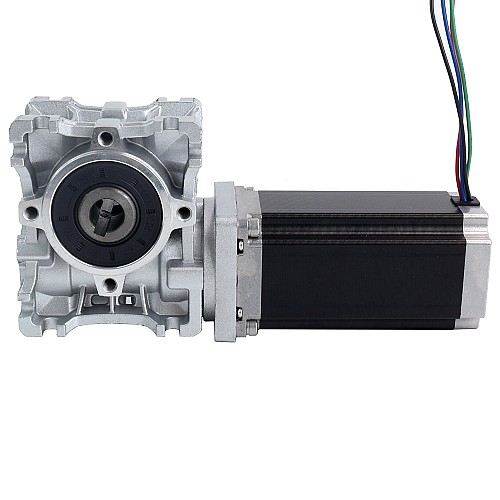

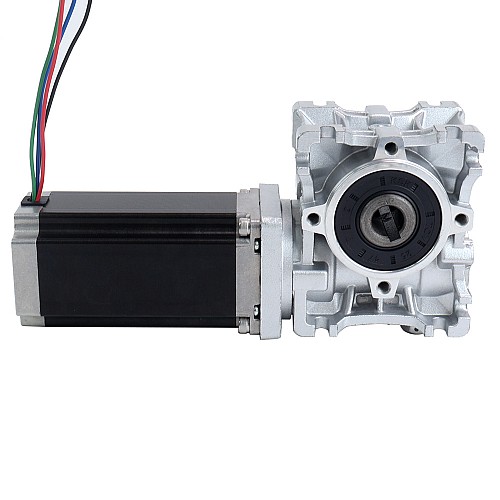

Nema 23 스테퍼 모터 113mm 기어비 50:1 웜 기어 박스 NMRVS30 웜 기어 감속기

이 Nema 23 사이즈 스테퍼 모터에는 기계적 강도가 뛰어나고 특히 가벼운 50:1 웜 기어박스가 장착되어 있습니다. 웜 기어 감속기는 합성 오일과 함께 제공되며 윤활유 양을 수정할 필요 없이 범용 장착 위치를 허용합니다.
출력 샤프트는 구동 샤프트에서 90° 오프셋되어 있으며 효율성이 높고 자동 잠금 기능이 특징입니다.
로딩 및 과부하에 대한 강력한 용량은 진동과 소음이 적은 안정적인 전송을 보장하므로 CNC 라우터, 조각, 밀링 및 선반과 같은 응용 분야에 적합합니다.

전기 사양

• 제조업체 부품 번호: 23HS45-4204S-RVS30-G50
• 모터 유형: 바이폴라 스테퍼
• 기어박스가 없는 홀딩 토크: 3.0Nm(425oz.in)
• 정격 전류/위상: 4.2A
• 위상 저항: 0.88ohms
• 인덕턴스: 3.4mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]

변속기 사양

• 변속기 유형: 웜 변속기
• 기어비: 50:1
• 효율성: 55%
• 무부하 백래시: <=1°
• 출력 최대 허용 토크: 17Nm(150.46lb-in)
• 출력 최대. 레이디얼 하중: 1.28kN

물리적 사양

• 프레임 크기: 57 x 57mm
• 모터 길이: 113mm
• 출력 유형: 중공 구멍
• 출력 구멍 직경: Φ14mm

연결

모터에 단일 또는 이중 출력 샤프트가 필요한 경우 아래 링크를 통해 얻을 수 있습니다.

• NMRV30 웜 기어박스용 단일 출력 샤프트: RV30-AS
• NMRV30 웜 기어박스용 이중 출력 샤프트: RV30-AB
