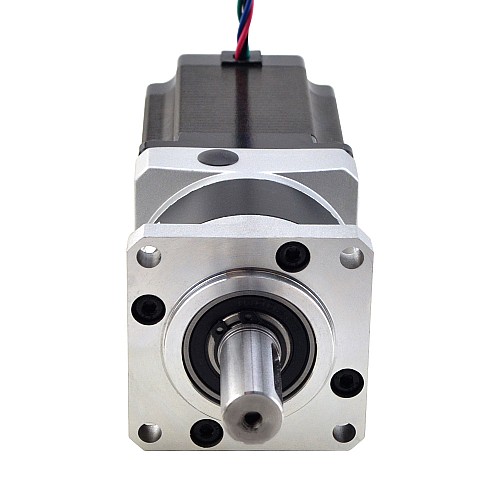

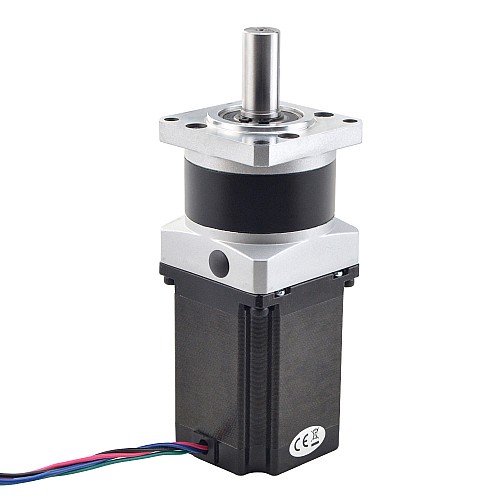

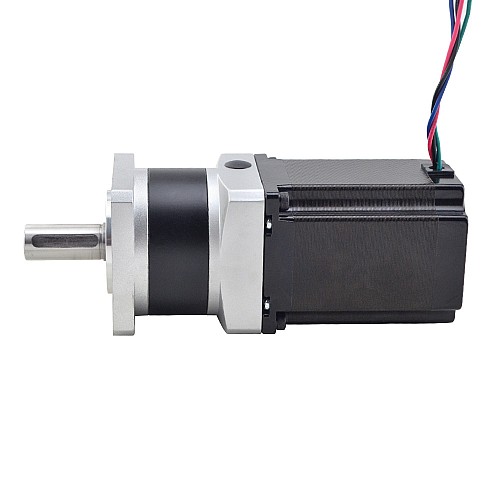

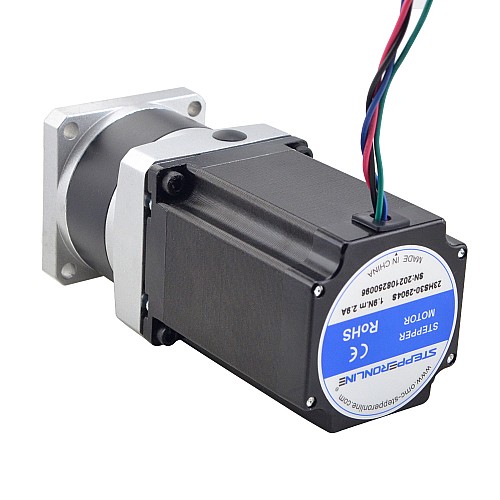

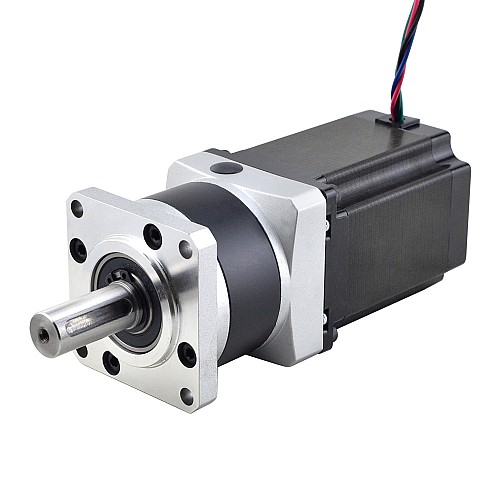

Nema 23 스테퍼 모터 L=76mm 기어비 10:1 MG 시리즈 유성 기어박스

이 Nema 23 크기 스테퍼 모터에는 MG 시리즈 고정밀 기어박스가 장착되어 있습니다. 기어비는 10:1이고 Max. 백래시는 30분입니다. 정확도는 높지만 비용이 저렴한 애플리케이션에 탁월한 선택입니다.
MG 시리즈 기어박스 내장형 샤프트 커플링으로 모터나 기어박스를 쉽게 교체할 수 있습니다.

전기 사양

• 부품 번호: 23HS30-2904S-MG10
• 모터 유형: 바이폴라 스테퍼
• 기어박스 없이 유지 토크: 1.89Nm(267.65oz.in)
• 정격 전류/위상: 2.9A
• 위상 저항: 1.13ohms
• 인덕턴스: 4.8mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]

기어박스 사양

• 기어박스 유형: 스퍼 유성 기어박스
• 기어 소재: 분말 야금
• 기어 비율: 10:1
• 효율: 90%
• 무부하 백래시:<=30arcmin
• 최대 허용 토크: 15Nm(132.76lb-in))
• 소음: <=60dB
• 방수 등급: IP54
• 수명: 20000시간

물리적 사양

• 프레임 크기: 57 x 57mm
• 모터 길이: 76.5mm
• 기어박스 길이: 55.5mm
• 출력 샤프트 유형: 키 방식
• 출력 샤프트 직경: Φ14mm
• 출력 샤프트 길이: 34mm
