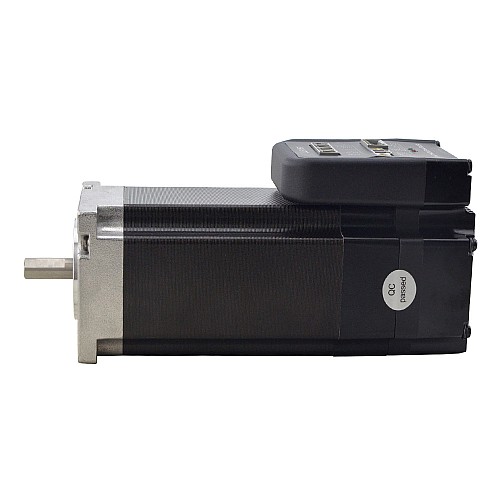

NEMA 23 통합 이지 서보 모터 180w 3000rpm 0.6Nm(84.98oz.in) 20-50VDC 서보 모터 - 쇼트 샤프트

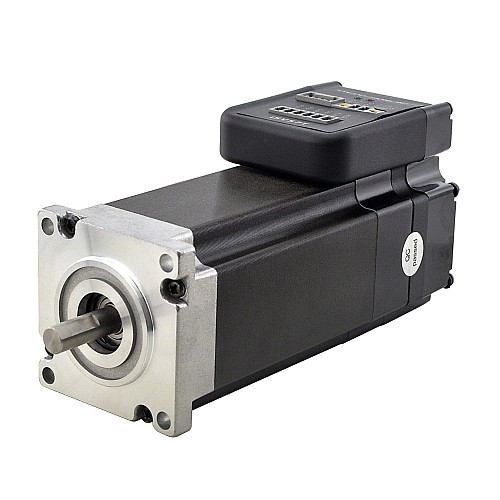

iSV57T-180S 통합형 서보 모터는 16비트 인코더와 서보 드라이버가 통합된 57mm 프레임 사이즈의 브러시리스 모터입니다. 매우 컴팩트한 크기에 모든 구성 요소가 통합된 iSV57T-180S는 장착 공간을 절약하고, 인코더 연결 및 모터 배선 시간을 없애며, 간섭을 줄이고, 케이블 및 인건비를 절감/절감할 수 있습니다. 장착 공간 및 설정 시간을 절약하고 전기 간섭을 줄이기 위한 컴팩트한 크기의 통합형 제품입니다.

주요 특징

• 입력 전압 20-50VDC, 출력 피크 전류 0-6A
• 위치 제어를 위한 스텝 및 방향 명령 입력
• 스테퍼 모터와 호환되는 장착 크기
• 부드러운 모터 움직임과 뛰어난 응답 시간
• 펄스, 방향의 절연 제어 입력
• 완벽한 시스템 제어를 위해 외부 모션 컨트롤러에 대한 위치 및 고장 출력 제공
• 과전압, 과전류 및 위치 오류 보호 기능

전기적 사양

• 제조업체 부품 번호: iSV57T-180S
• 정격 전력(W): 180W
• 입력 전압: +20~50VDC(통상 36VDC)
• 정격 토크(Nm/oz.in): 0.6/84.98(Nm/oz.in)
• 피크 토크(Nm/oz.in): 1.1/155.77(Nm/oz.in)
• 정격 속도(rpm): 3000rpm
• 최고 속도(rpm) 4000rpm
• 출력 피크 전류: 0~6A
• 인코더: 증분 인코더
• 로직 신호 전류: 7~16mA(통상 10mA)
• 펄스 입력 주파수: 0~300kHz
• 펄스 전압: 5V(24V인 경우 2KΩ 저항을 직렬로 연결)
• 절연 저항: 100MΩ

물리적 사양

• 프레임 크기: 57 x 57mm
• 본체 길이: 148mm
• 샤프트 직경: 8mm
• D컷 샤프트 길이: 15mm
• 샤프트 길이: 21mm
• 무게: 1.54kg

작동 환경 및 기타 사양(Tj = 25℃/77℉)

• 냉각: 자연 냉각 또는 강제 냉각
• 환경: 먼지, 유증기 및 부식성 가스를 피하십시오.
• 주변 온도 0℃ - 40℃
• 습도: 40%RH - 90%RH
• 작동 온도(방열판): 최대 70℃
• 진동 10-50Hz / 0.15mm
• 보관 온도: -20℃ - 65℃

포장 목록

• 1 x iSV57T-180S
• 1 x CABLE-PC-i(PJ): RS232 케이블
