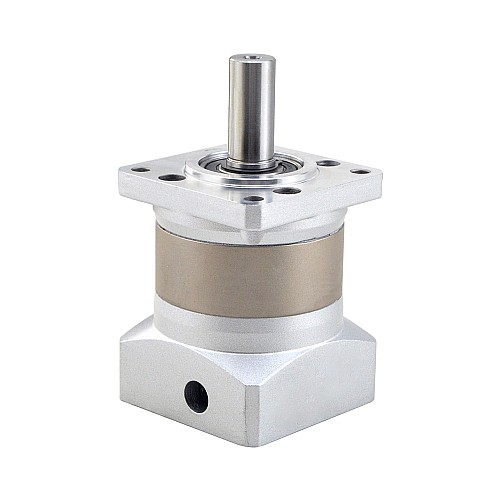

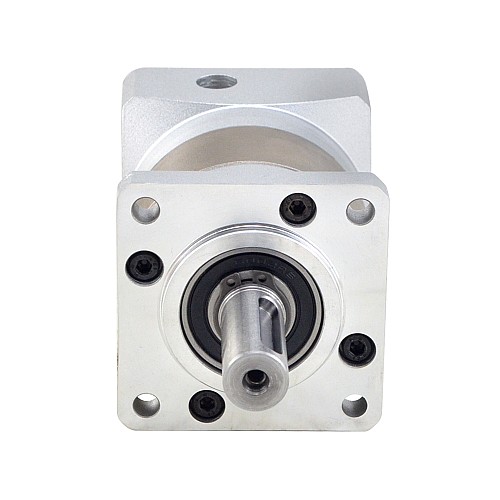

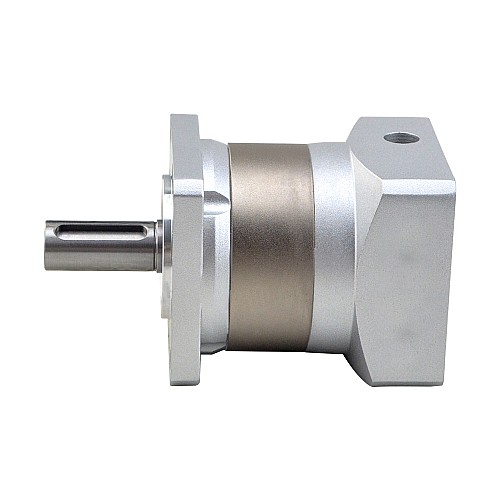

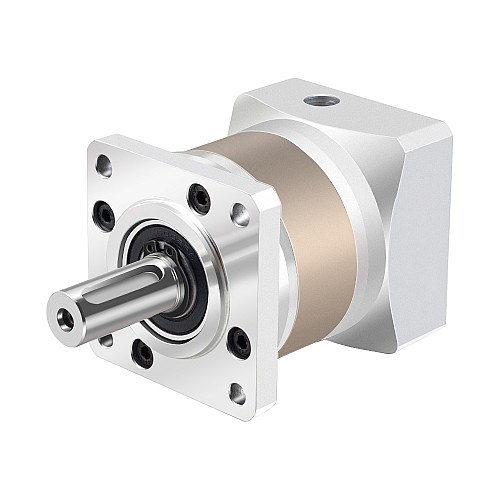

Nema 24 스테퍼 모터용 PLE 시리즈 유성 기어박스 기어비 5:1 백래시 15 arc-min

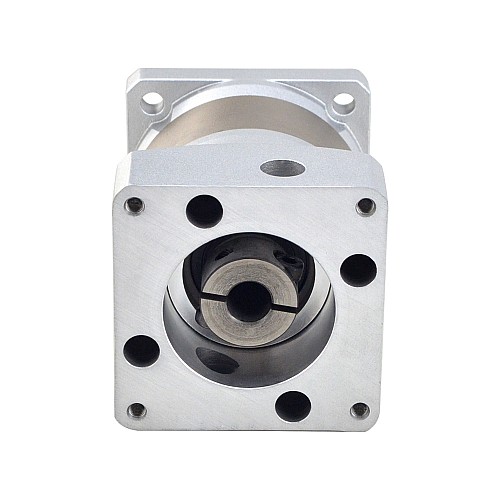

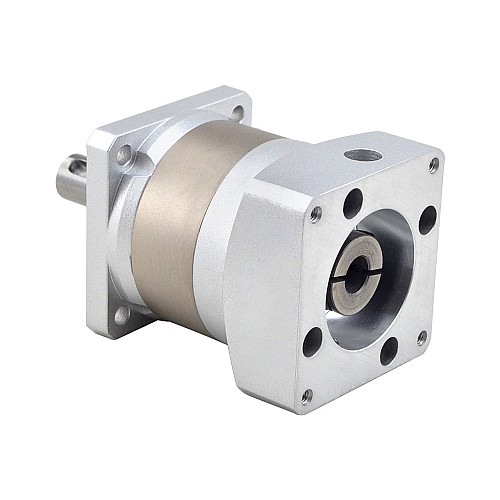

이 기어박스의 크기는 60 x 60mm이고 입력 샤프트 직경은 10mm입니다. 이 고정밀 유성 기어박스는 기어비 5:1 및 최대 15arc-min 백래시를 가진 EG 시리즈 기어박스에 속합니다. 탁월한 가치로 우수한 정확도와 신뢰성을 요구하는 애플리케이션에 탁월한 선택입니다. 이 인라인 유성 기어박스는 모든 표준 Nema 24 스테퍼 모터, 브러시리스 DC 모터 와 일치할 수 있는 입력 샤프트 커플링이 내장되어 있습니다.

변속기 사양

• 부품 번호: EG24-G5
• 기어박스 유형: 스퍼 유성 기어박스
• 기어 소재: 합금강
• 기어비: 5:1
• 효율성: 96%
• 관성 모멘트: 0.13kg·cm²
• 무부하 백래시: <=15arcmin
• 최대 허용 토크: 28Nm(247.82lb-in)
• 모멘트 허용 토크: 56Nm(495.64lb-in)
• 소음: <=55dB(1000rpm)/65dB(3000rpm)
• 방수 등급: IP54
• 수명: 20000시간

물리적 사양

• 프레임 크기: 60 x 60mm
• 변속기 길이: 73.5mm
• 출력 샤프트 유형: 키 방식
• 출력 샤프트 직경: Φ14mm
• 출력 샤프트 길이: 35mm
• 입력 샤프트 직경: Φ10mm
• 입력 샤프트 길이: 12-31mm
