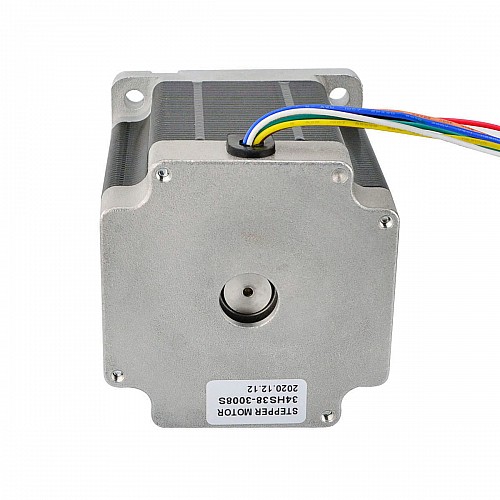

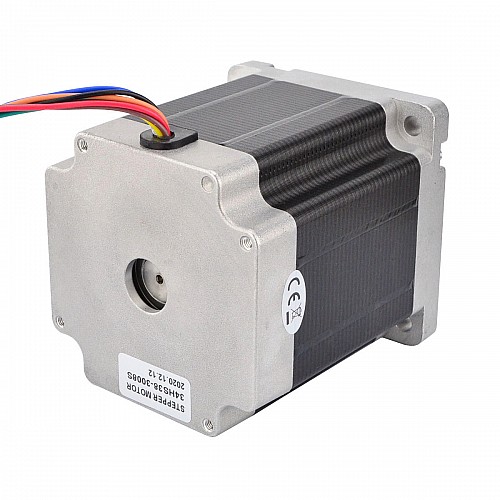

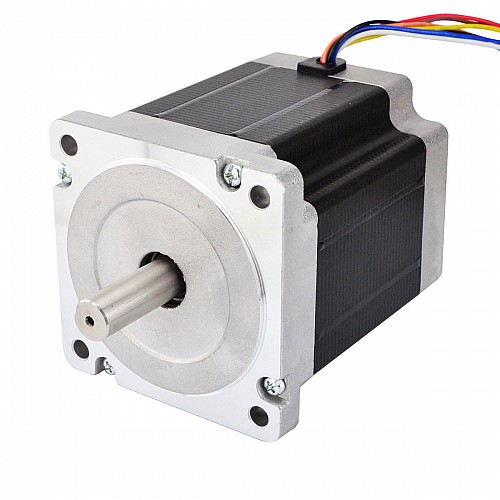

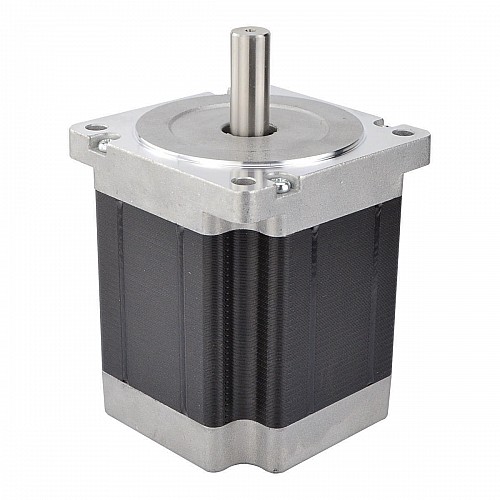

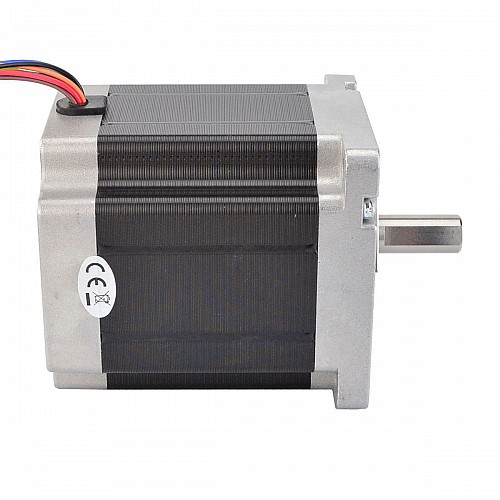

Nema 34 CNC 스테퍼 모터 7.07Nm(1001oz.in) 86x86x98mm 8 와이어

이 nema 34 cnc 스테퍼 모터는 86x86x98mm 크기입니다. 단극 또는 양극(직렬) 또는 양극(병렬)의 세 가지 연결 옵션이 있는 8개의 전선이 있으며 원하는 유형을 선택할 수 있습니다. 홀딩 토크는 단극 연결의 경우 5Nm(708oz.in), 양극 연결의 경우 7.07Nm(1001oz.in)입니다.

전기 사양

• 제조업체 부품 번호: 34HS38-3008S
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 1.8도
• 유지 토크(단극): 5Nm(708oz.in)
• 유지 토크(바이폴라): 7.07Nm(1001oz.in)
• 정격 전류/상(단극): 3.0A
• 정격 전류/위상(바이폴라 직렬): 2.12A
• 정격 전류/위상(단극 병렬): 4.24A
• 위상 저항(단극): 1.6ohms
• 위상 저항(바이폴라 직렬): 3.2ohms
• 위상 저항(바이폴라 병렬): 0.8ohms
• 인덕턴스(단극): 8.0mH±20%(1KHz)
• 인덕턴스(바이폴라 직렬): 32.0mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]

물리적 사양

• 프레임 크기: 86 x 86mm
• 본체 길이: 98mm
• 샤프트 직경: Φ12.7mm
• 샤프트 길이: 32mm
• D컷 길이: 25mm
• 리드 수: 8
• 리드 길이: 500mm
• 무게: 3.13kg

연결
