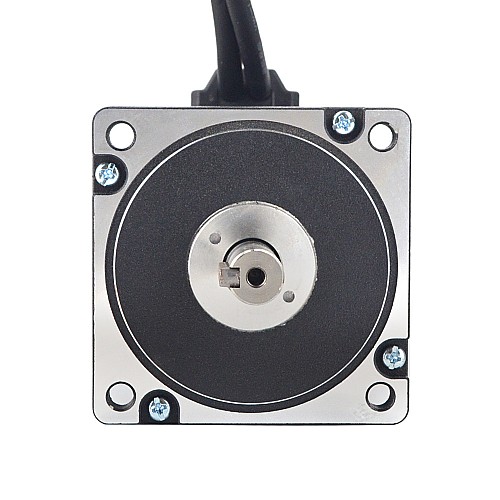

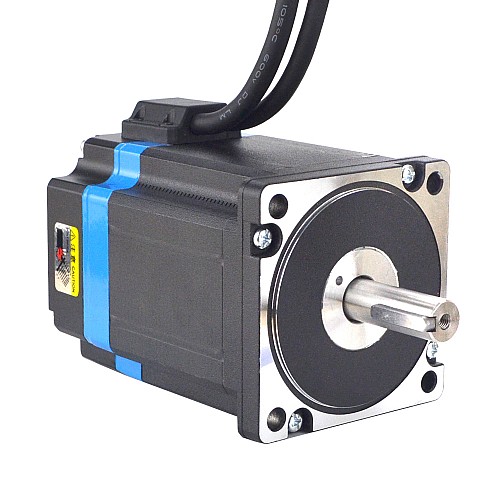

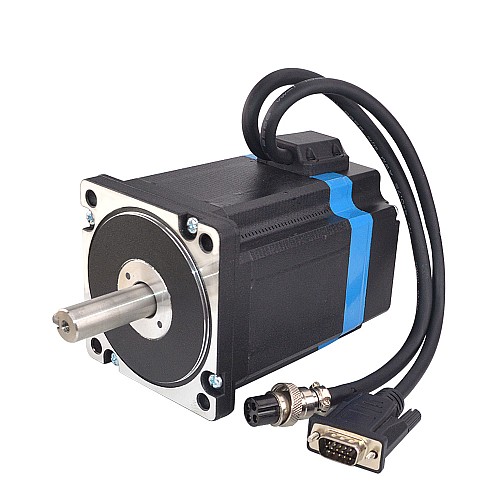

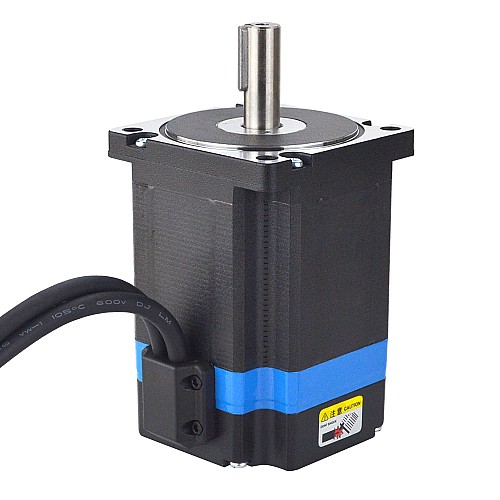

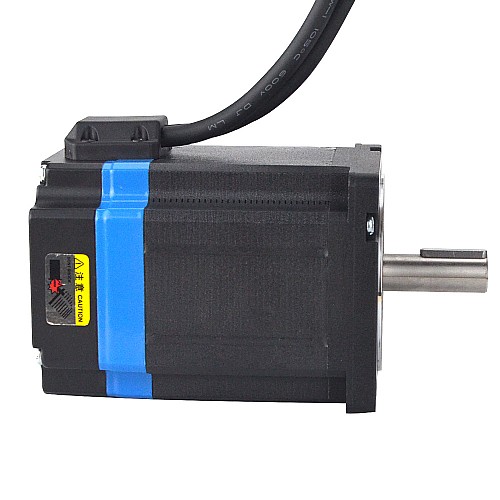

Nema 34 폐쇄 루프 스테퍼 모터 5.8Nm/821.512oz.in 인코더 1000CPR

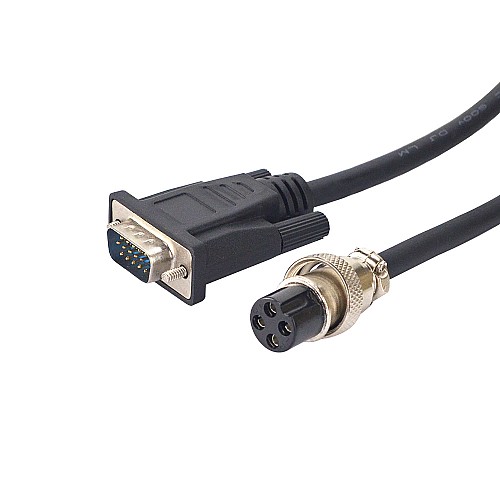

1. CM3M-20: GX16 항공 플러그가 있는 RV-4 AWG20 2.7m(106") 긴 모터 연장 케이블
• 2. CM5M-20: GX16 항공 플러그가 있는 RV-4 AWG20 4.7m(185") 긴 모터 연장 케이블

이 모터용 엔코더 연장 케이블을 구입하는 것이 좋습니다. 다음은 선택할 수 있는 몇 가지입니다.

1. CE2M: 폐쇄 루프 스테퍼 드라이버용 1.7m(67") 긴 인코더 연장 케이블
2. CE3M: 폐쇄 루프 스테퍼 드라이버용 2.7m(106") 긴 인코더 연장 케이블
• 삼. CE5M: 폐쇄 루프 스테퍼 드라이버용 4.7m(185") 긴 인코더 연장 케이블

모터 사양

• 제조업체 부품 번호: 34HS38-6004D-E1000
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 1.8도
• 프레임 크기: 86 x 86mm
• 유지 토크: 5.8Nm(821.35oz.in)
• 정격 전류/상: 6A
• 샤프트 직경: Φ14 mm
• 샤프트 길이: 40mm
• 키 홈 길이: 25mm
• 위상 저항: 0.32옴
• 인덕턴스: 2.8mH ± 20%(1KHz)
• 리드 수: 4
• 리드 길이: 300mm

인코더 사양

• 구동 전압 : 5V
• 출력 전류 : 55mA
• 해상도 : 1000ppr
• 출력 신호 : 2채널
• 내경 : Φ8mm
• 출력 주파수: ≤1MHz
• 실행 속도: ≤5000rpm
• IP 보호: IP20

연결
