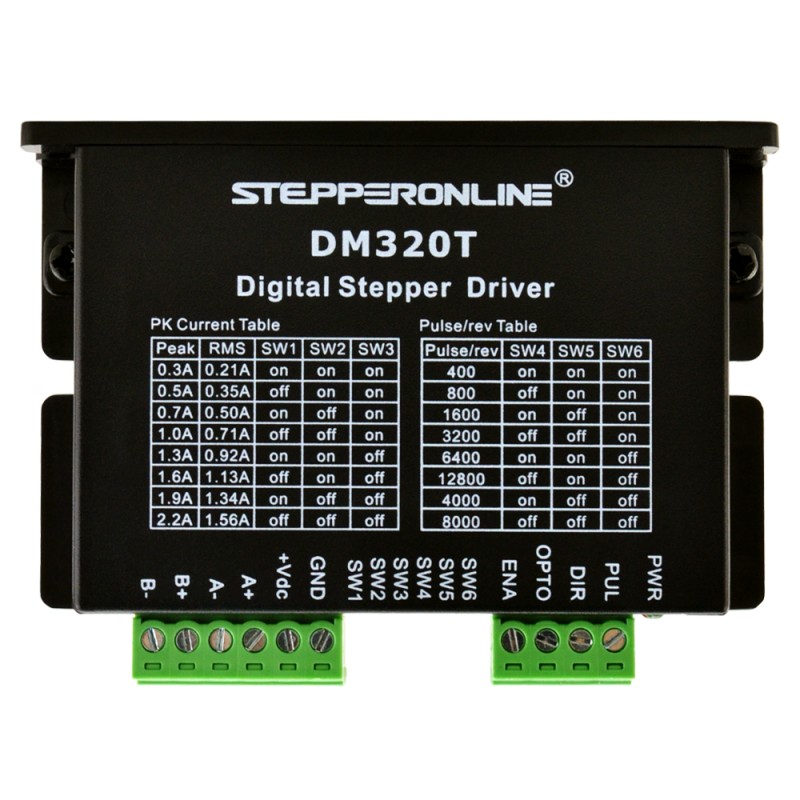

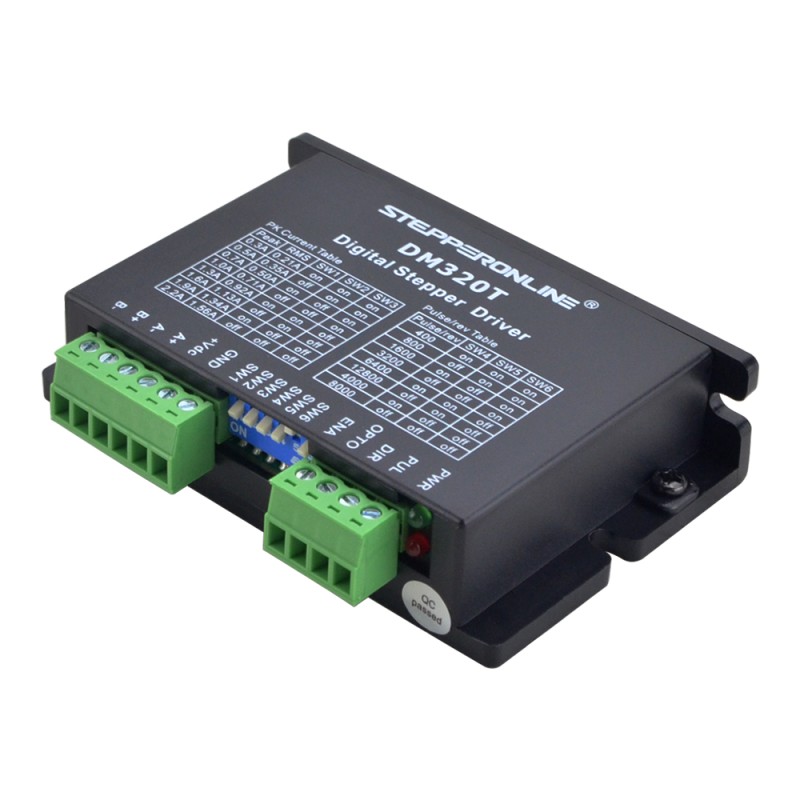

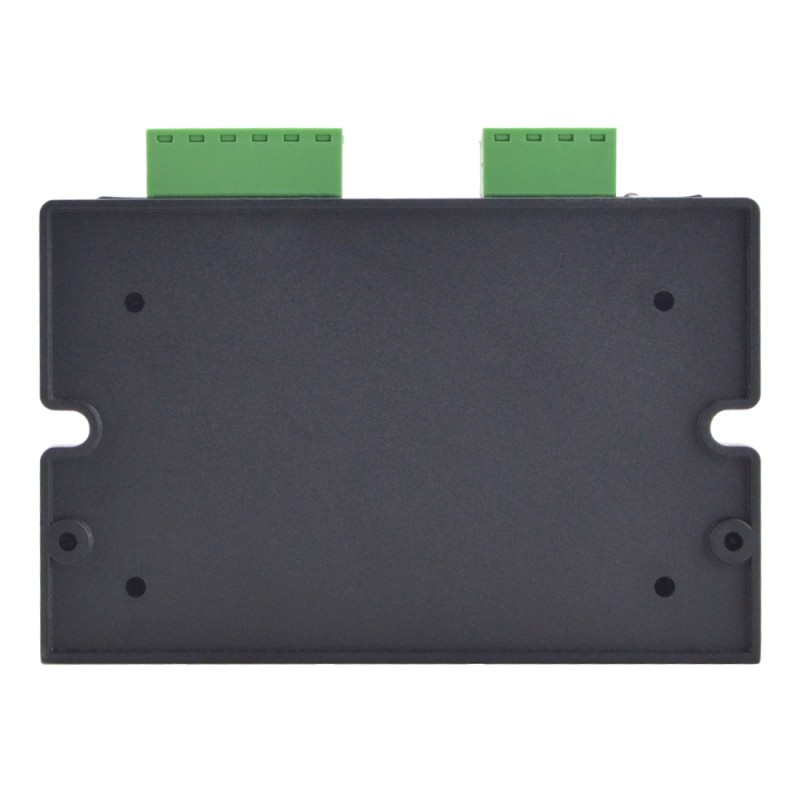

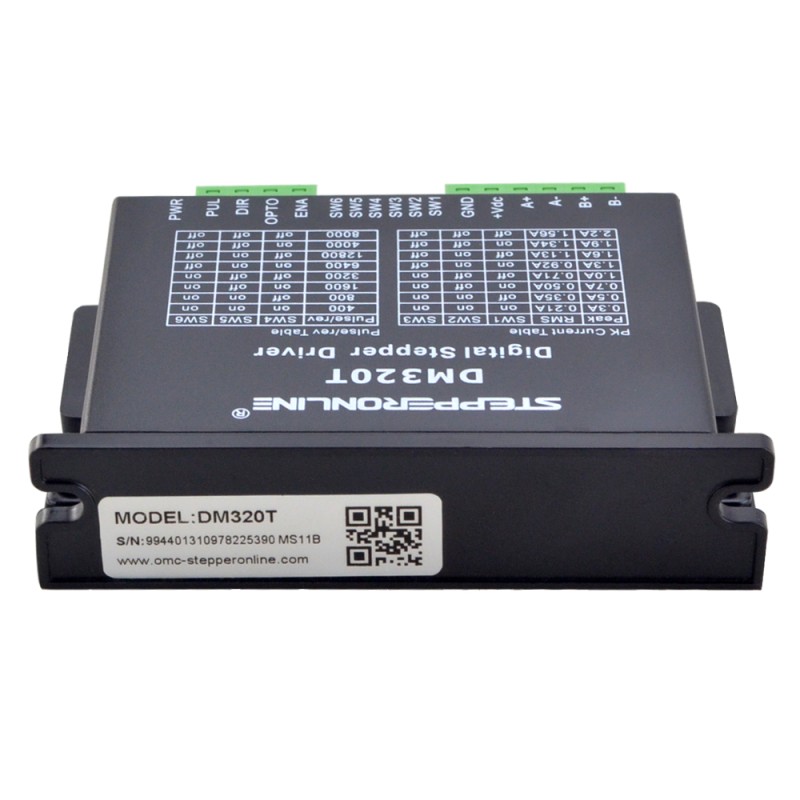

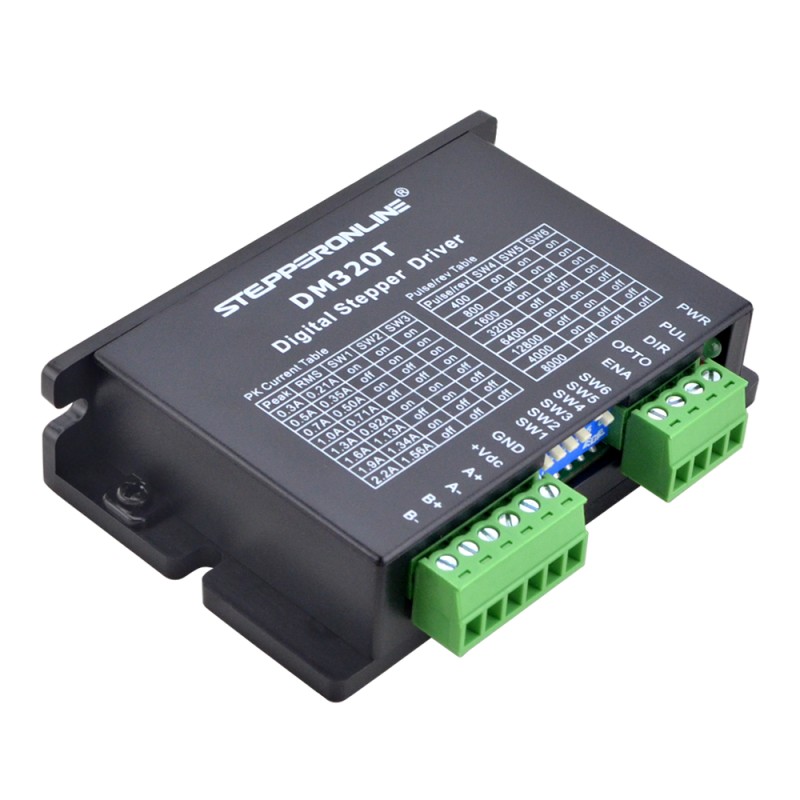

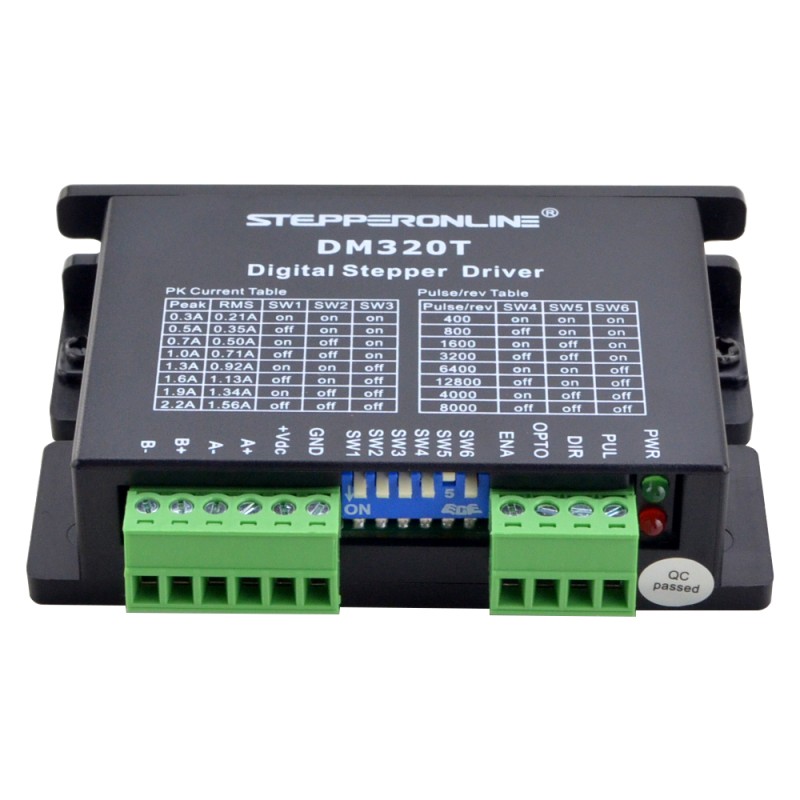

Nema 8, 11, 14, 16, 17 스테퍼 모터용 디지털 스테퍼 드라이버 0.3-2.2A 10-30VDC

이것은 고급 스테퍼 제어 기술로 구현된 디지털 스테퍼 드라이브입니다. 사용이 간편하고 2상 및 4상 모터(Nema 8-Nema 17 사이즈부터)를 보다 적은 발열과 소음으로 원활하게 구동할 수 있습니다. 10-30VDC 전압에서 작동하며 최대 2.2A 피크 전류를 제공할 수 있습니다. DIP 스위치를 설정하여 필요한 전류 및 마이크로스텝을 얻을 수 있습니다.

주요 특징들

• 최적의 토크, 매우 부드러운 모션, 낮은 모터 발열 및 소음을 위한 공진 방지
• 광범위한 모터에서 최적의 토크를 위한 모터 자동 식별 및 매개변수 자동 구성
• 단계 및 방향(PUL/DIR) 제어
• 부드러운 모터 움직임을 위한 멀티 스테핑
• 광학적으로 절연된 입력
• 입력 전압 10 - 30VDC
• DIP 스위치를 통해 400-12800의 8가지 선택 가능한 마이크로 스텝 분해능
• DIP 스위치를 통해 0.3 – 2.2A의 8가지 선택 가능한 출력 전류 설정
• 전원을 켤 때 "점프"가 없는 소프트 스타트
• 최대 60KHz의 펄스 입력 주파수
• 자동 유휴 전류 감소
• 과전압 및 과전류 보호

전기 사양

• 출력 피크 전류: 0.3~2.2A(1.6RMS)
• 입력 전압: +10~30VDC
• 논리 신호 전류: 7~16mA(일반 10mA)
• 펄스 입력 주파수: 0~60kHz
• 절연 저항: 100MΩ

작동 환경 및 기타 사양(Tj = 25℃/77℉)

• 냉각: 자연 냉각 또는 강제 냉각
• 환경: 먼지, 기름 안개 및 부식성 가스를 피하십시오
• 주위 온도: 0℃ - 65℃
• 습도: 40%RH-90%RH
• 작동 온도: 최대 50℃
• 진동: 10 - 50Hz/0.15mm
• 보관 온도: -20℃ - 65℃
• 무게: 약 90g(3.5oz)
