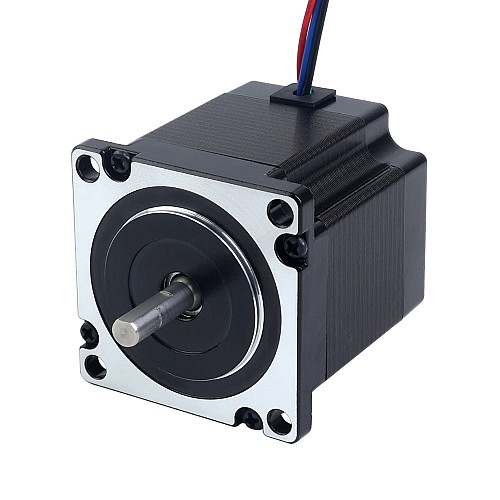

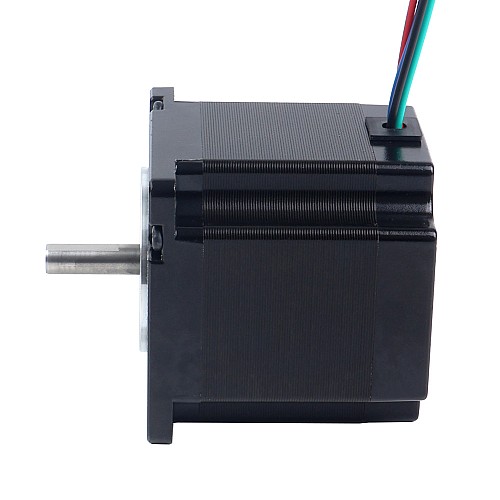

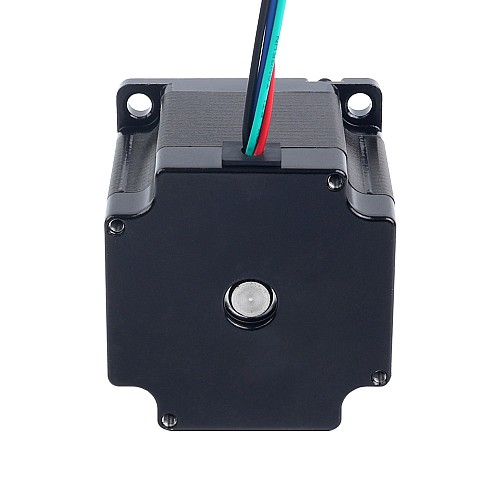

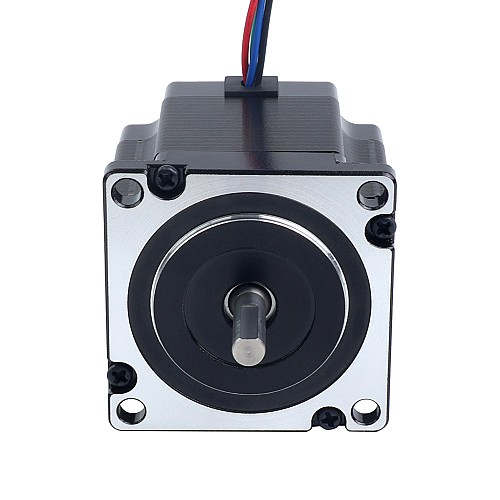

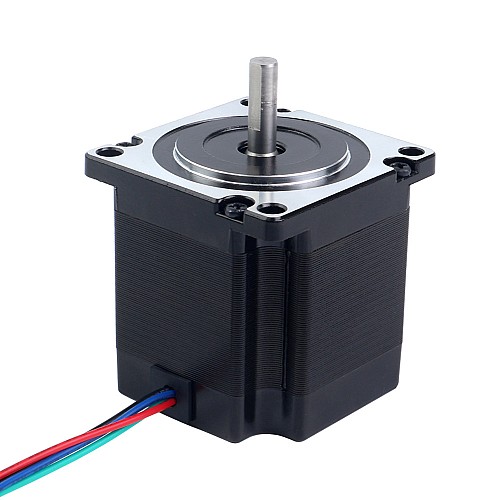

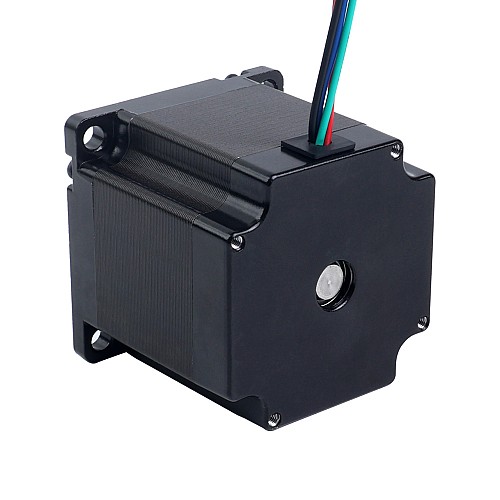

P 시리즈 Nema 23 양극 1.8deg 1.20Nm(169.934oz.in) 2.8A 57x57x56mm 4 전선

정격 전류가 2.8A이고 토크 유지가 1.20Nm(169.934oz.in)인 이 P 시리즈 Nema 23 스테퍼 모터는 1.8도의 스텝 각도와 57x57x56mm의 컴팩트한 크기를 자랑합니다.
업그레이드된 버전은 혁신적인 권선 설계를 통합하여 토크와 부하 구동 기능을 향상시킵니다. 통합 CNC 가공을 통해 제작된 전면 커버는 장기적인 작동 안정성과 기본 보호 성능을 보장합니다. 이 모터는 정밀 모션 제어 시스템을 위한 이상적인 업그레이드 솔루션입니다.

전기 사양

• 제조업체 부품 번호: 23HP22-2804S
• 위상 수: 2
• 스텝 각도: 1.8도
• 홀딩 토크: 1.20Nm(169.934oz.in)
• 정격 전류/위상: 2.8A
• 위상 저항: 0.9ohms± 10%
• 인덕턴스: 2.6mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]

물리적 사양

• 프레임 크기: 57 x 57mm
• 바디 길이: 56mm
• 샤프트 직경: Φ6.35mm
• 샤프트 길이: 21mm
• D형 샤프트 길이: 15mm
• 리드 수: 4
• 케이블 길이: 500mm
• 무게: 0.72kg

연결
