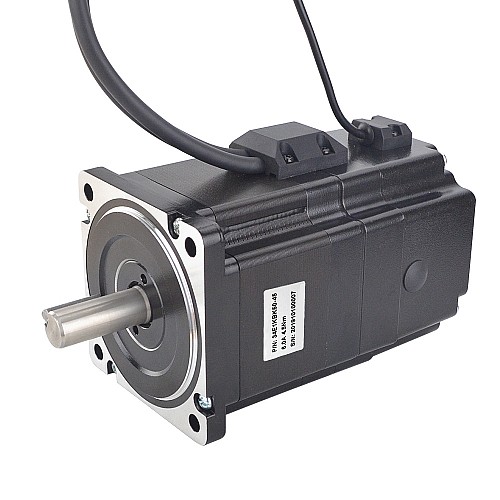

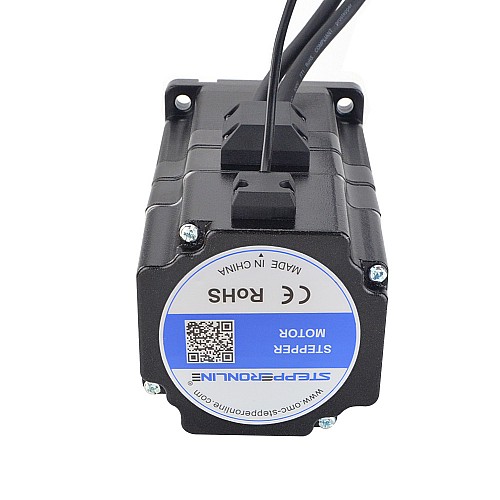

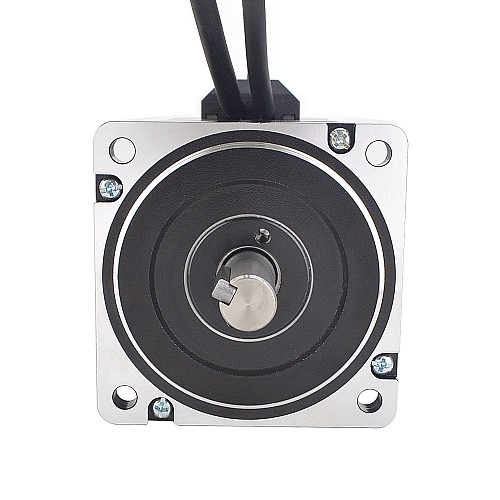

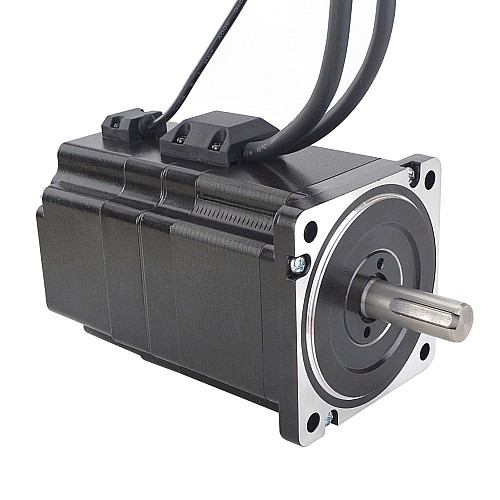

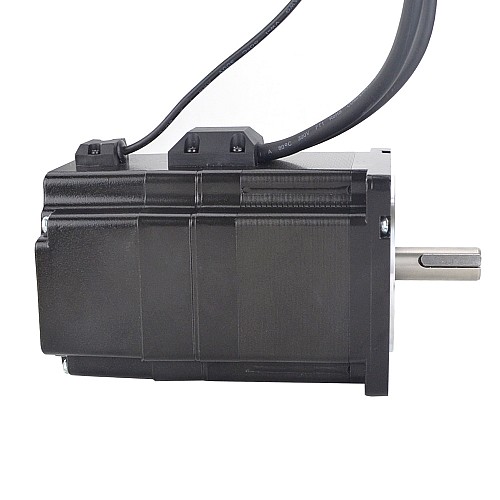

P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm/637.38oz.in(전자기 브레이크 포함)

P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm(637.38oz.in)(전자기 브레이크 포함)
P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm/637.38oz.in(전자기 브레이크 포함)
0개의 상품평 - 상품평 쓰기
₩194,051.64
5 + ₩184,927.57
10 + ₩176,613.86
50 + ₩169,020.47
100 + ₩162,042.35
  • 재고: 사전주문
  • 모델: 34E1KBK50-45
  • 총 중량: 3.59kg
  • 인증됨: ISO, CE, UKCA, RoHS
판매된 제품: 105

국가 클릭｜실시간 재고

장바구니에 추가
의문
관심상품으로 등록 상품 비교하기
사전 주문은 무엇을 의미하나요?
프리오더 상품은 현재 재고가 없습니다. 주문 시 생산 또는 조달을 시작합니다.

전기 사양

  • 제조업체 부품 번호: 34E1KBK50-45
  • 위상 수: 2
  • 단계 각도: 1.8도
  • 유지 토크: 4.5Nm(637.38oz.in)
  • 정격 전류/상: 6.0A
  • 위상 저항: 0.34옴
  • 인덕턴스: 2.4mH±20%(1KHz)
  • 절연 등급: B 130°C[266°F]

물리적 사양

  • 프레임 크기: 86 x 86mm
  • 본체 길이: 74mm
  • 샤프트 직경: Φ14mm
  • 샤프트 길이: 37mm
  • 키홈 길이: 25mm
  • 리드 수: 4
  • 리드 길이: 270mm
  • 무게: 2.1kg

인코더 사양

  • 출력 회로 유형: 차동 유형
  • 인코더 유형: 증분
  • 출력 신호 채널: 2채널
  • 최소 공급 전압: 5V
  • 최대 공급 전압: 5V
  • 출력 고전압: <4V
  • 출력 낮은 전압: <1V

브레이크 연결

  • 레드--24V+
  • 검정--24V-
  • 5.0Nm

연결

핀
1
2
3
4
모터
A+
A-
B+
B-

핀
2
3
1
13
11
12
인코더
VCC
EGND
EA+
EA-
EB+
EB-

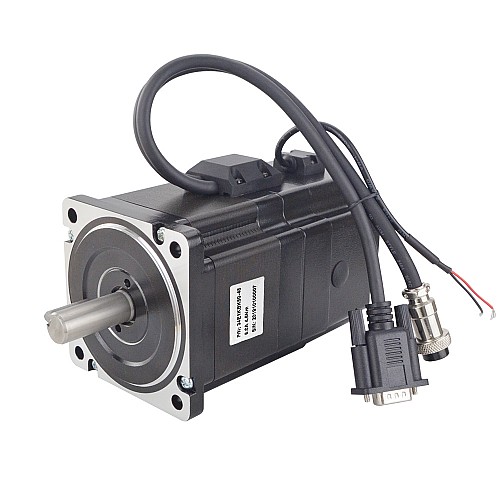

모터에는 800만 번이나 구부러져도 고장이 나지 않는 매우 유연한 케이블이 사용되었습니다.
상품 유형
상품 유형 모터 w/ 인코더 & 브레이크 & 기어박스
전기 사양
스테퍼 모터 포함 인코더/브레이크
위상 저항(ohms) 0.34
인덕턴스(mH) 2.4
인코더 유형 광학 증분
인코더 해상도 1000PPR
정격 전류(A) 6
지주 토크(Ncm) 450
출력 신호 채널 2
출력 회로 유형 차동
브레이크 사양
브레이크 유형 전원 끄기 브레이크
브레이크 전류(A) 0.19
브레이크 정격 전압(V) 24
브레이크 토크(Ncm) 500
응답 시간(ms) 50
제동력(W) 4.8
물리적 사양
IP 등급 40
몸 높이(mm) 74
샤프트 길이(mm) 37
샤프트 직경(mm) 14
재고 방법 공유 인벤토리
프레임 크기(mm) Nema 34 (86 x 86)


ファイル サイズ
34E1KBK50-45_Full_Datasheet.pdf 189.22KB Download
34E1KBK50-45.STEP 8.09MB Download
34E1KBK50-45_Torque_Curve.pdf 133.97KB Download
