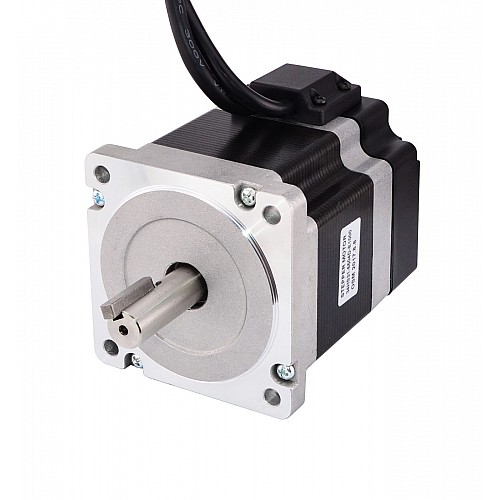

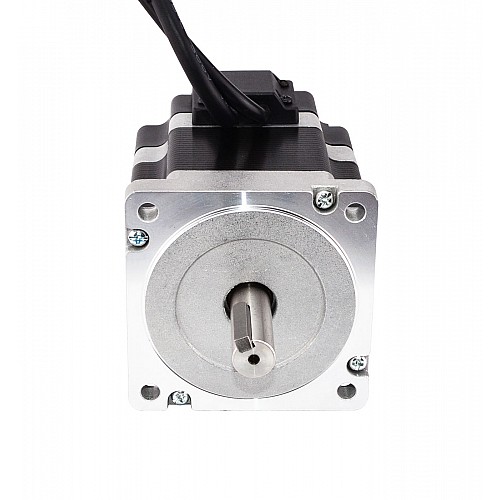

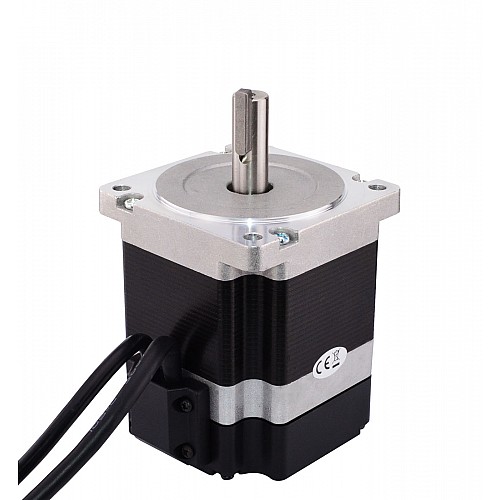

S 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 4.5Nm/637oz.in 인코더 1000PPR(4000CPR)

모터 사양

• 제조업체 부품 번호: 34HS31-5504D-E1000
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 1.8도
• 유지 토크: 4.5Nm(637.25oz.in)
• 정격 전류/위상: 5.5A
• 전압: 2.2V
• 위상 저항: 0.4ohms
• 인덕턴스: 3.5mH ± 20%(1KHz)
• 프레임 크기: 86 x 86mm
• 본체 길이: 108.5mm
• 샤프트 직경: Φ14mm
• 샤프트 길이: 37mm
• 열쇠 구멍 길이: 25mm
• 리드 수: 4
• 리드 길이: 500mm

인코더 사양

• 인코더 유형: 광학 증분
• 구동 전압: 5V
• 출력 전류: 55mA
• 해상도: 1000PPR(4000CPR)
• 출력 신호: 2채널
• 내경: Φ8mm
• 출력 주파수: ≤1MHz
• 실행 속도: ≤5000rpm
• IP 보호: IP20

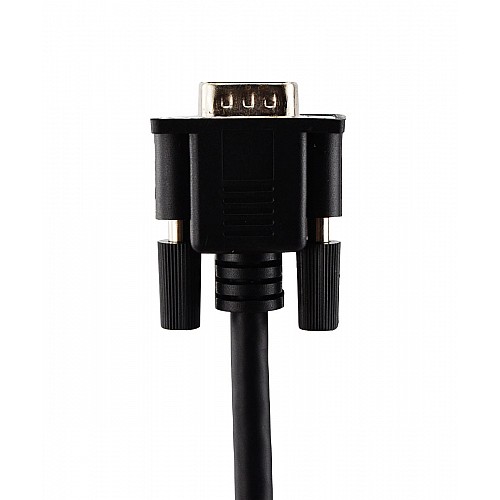

연결

자원

• 모터 데이터시트: 34HS31-5504D-E1000.pdf
