T6 시리즈 1000W AC 서보 모터 키트 3000rpm 3.18Nm 브레이크 포함 23비트 인코더 IP67

T6 시리즈 1000W AC 3000rpm 3.18Nm 브레이크 23비트 AC 서보 제품은 위치 고정밀 제어를 위해 설계된 비용 효율적인 AC 디지털 서보로, 다양한 응용 분야에 완벽한 솔루션을 제공하며, 쉬운 구성 프로세스로 성능을 발휘합니다.
MFC, 진동 억제, 다중 모드 필터 기능 등과 같은 풍부한 기능과 결합하고 엔코더 해상도 23bit로 기계에 지능적인 성능을 제공할 수 있습니다.
서보 모터는 희토류 네오디뮴-철-붕소 영구 자석 회전자를 사용하여 높은 토크 밀도, 높은 피크 토크, 저소음, 낮은 온도 상승, 낮은 전류 소비 기능을 제공합니다.
고성능 브레이크가 내장되어 있어 서보 모터가 샤프트 위치를 유지할 수 있어 전력 손실 시 원치 않는 움직임이나 드리프트를 방지할 수 있습니다. 신뢰성 및 안전 요구 사항이나 수직 응용 분야가 있는 경우 널리 사용할 수 있습니다.

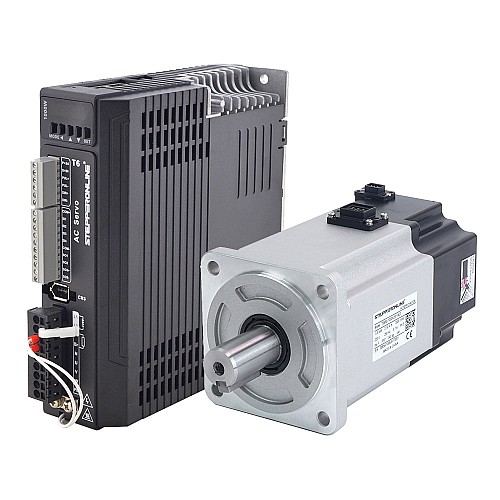

키트의 항목

• 1 x T6-1000RS: 1000W AC 서보 모터 드라이버
• 1 x T6M80-1000H2B1-M23: 1000W AC 서보 모터 3000rpm 3.19Nm w/브레이크 23비트 인코더 IP67
• 1 x CMBST1M5-2: 브레이크 케이블이 있는 IP67 커넥터가 있는 1.5m 모터 연장 케이블
• 1 x CEST1M5-2: IP67 커넥터가 있는 1.5m 인코더 연장 케이블
• 1 x 서보 드라이버 디버깅 케이블
• 1 x USB 2.0 - 직렬 RS232 어댑터(1m 케이블 변환기 포함) (옵션, 별도 구매 필요)
• 1 x CEAST1M5-2 23비트 절대 인코더가 있는 T6 서보 모터용 배터리 박스가 포함된 1.5m 인코더 케이블 (옵션, 별도 구매 필요)

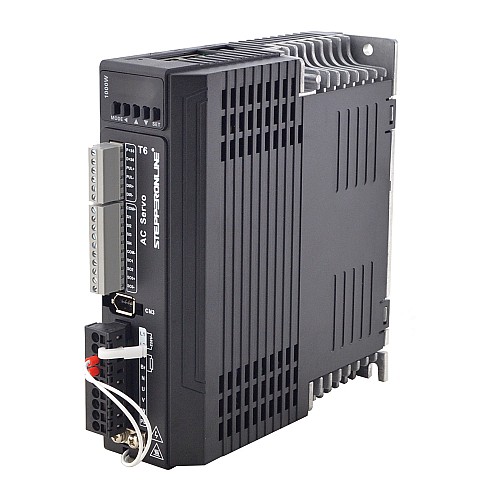

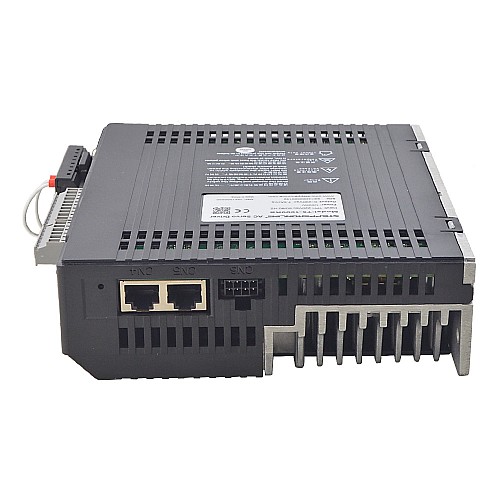

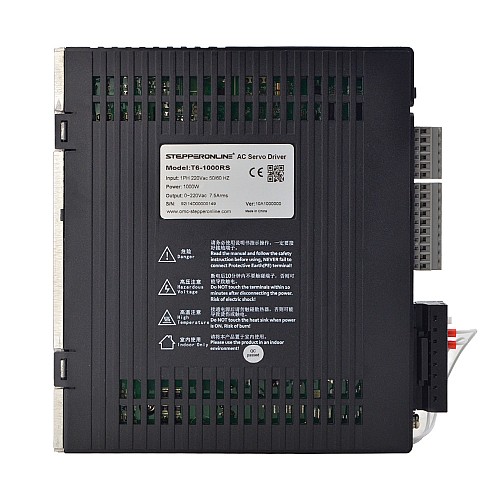

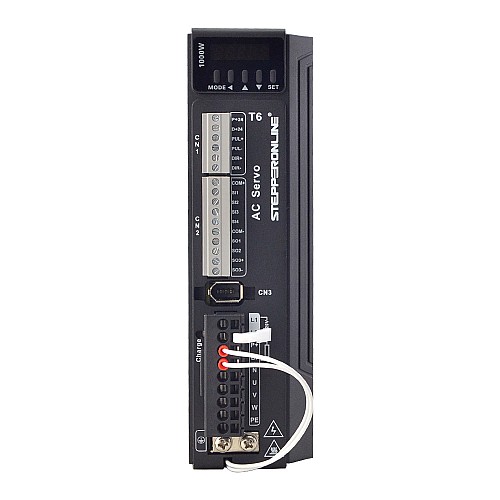

서보 드라이버 사양

• 부품 번호: T6-1000RS
• Modbus RS485 통신
• 지원 펄스 제어
• PR 기능, 16개 경로
• 인코더 신호 A/B/Z 차동 출력 및 Z OC 출력
• 4개 입력 및 3개 출력
• 정격전압 220VAC 1ph
• 정격 전력 1000W
• 사용 가능한 17비트/23비트 인코더
• 자동 모터 식별
• 차원: 175*168*50mm
• 제어 모드: 위치 모드, 속도 모드, 토크 모드, Pr 모드

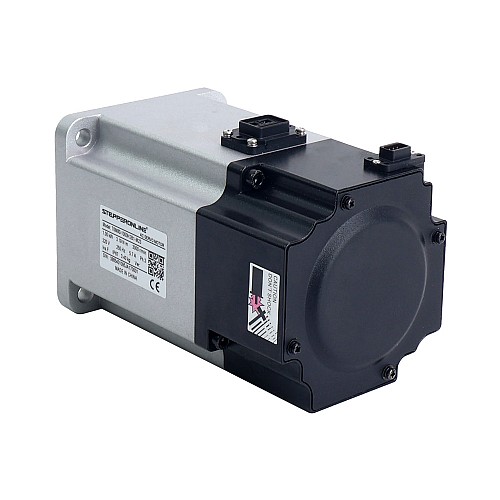

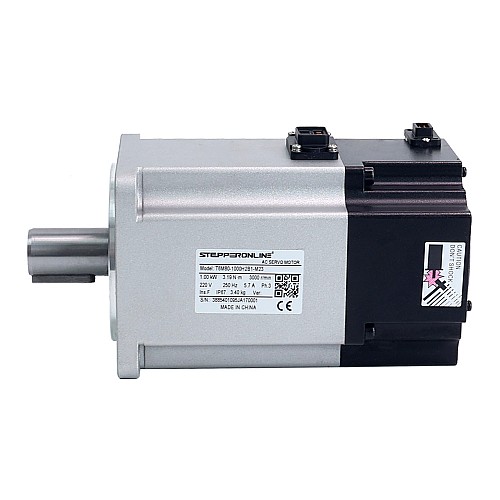

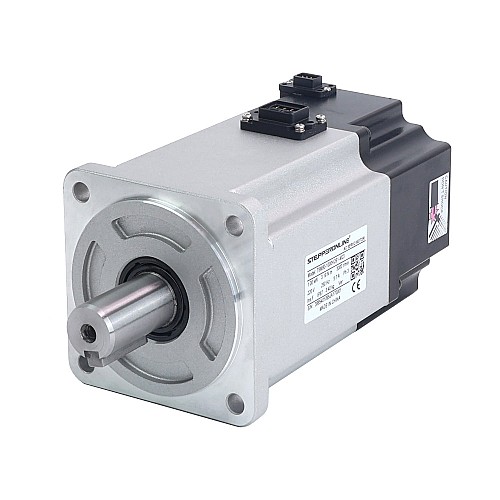

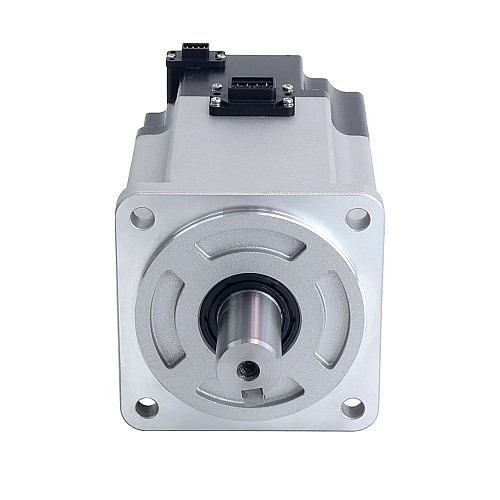

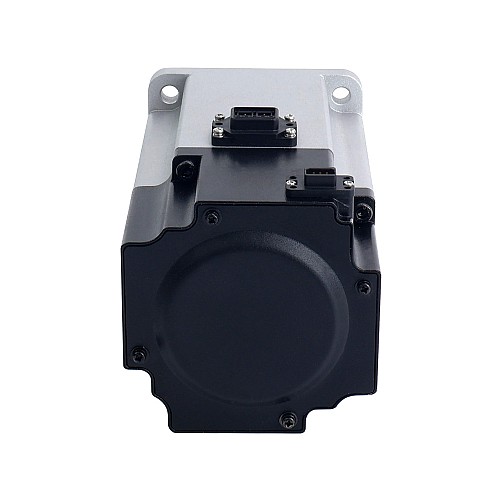

서보 모터 사양

• 부품 번호: T6M80-1000H2B1-M23
• 정격 전압: 220VAC
• 정격 전력: 1000W
• 정격 토크: 3.18Nm
• 피크 토크: 9.54Nm
• 정격 속도: 3000rpm
• 최고 속도: 5000rpm
• 정격 전류: 5.7A
• 피크 전류: 17.7A
• 토크 상수: 0.56Nm/A
• 역기전력 상수: 38.3V/krpm
• 저항: 1.08ohm
• 인덕턴스: 5.6mH
• 관성: 2.15kg*m ² *10 ^-4
• 폴란드: 10
• 인코더: 23비트 절대형, 자기 인코더
• IP 등급: IP67
• 케이블 길이: 1.5m(옵션 길이는 3m, 5m, 10m)
• 갱구 직경: 19mm
• 브레이크 전압: 24V
• 브레이크 전력: 11.5W
• 브레이크 토크: ≥3.2Nm
• 질량 무게: 3.4Kg
