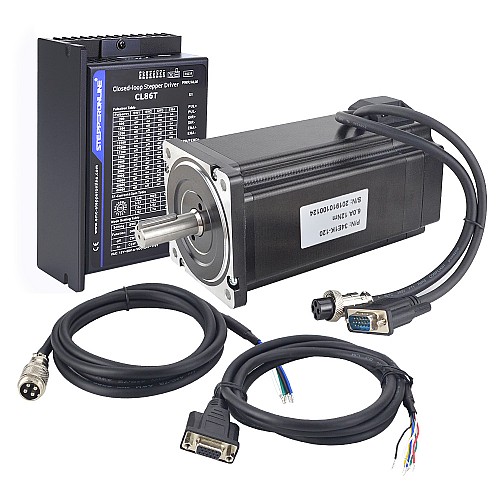

TP 시리즈 1축 폐쇄 루프 스테퍼 CNC 키트 12Nm/1700oz.in Nema 34 모터 및 드라이버

• 1 x 34E1K-120: P 시리즈 Nema 34 폐쇄 루프 스테퍼 모터 12Nm/1699.34oz.in(인코더 1000PPR 포함)
• 1 x CL86T-V41: Nema 34 스테퍼 모터용 폐쇄 루프 스테퍼 드라이버 V4.1 0~8.0A 18~80VAC/24~110VDC
• 1 x CM2M-18: Nema 34 폐쇄 루프 스테퍼 모터용 GX16 항공 플러그가 있는 RV-4 AWG18 1.7m(67") 긴 모터 연장 케이블
• 1 x CE2M: 폐쇄 루프 스테퍼 모터용 1.7m(67") 인코더 연장 케이블
• 1 x CABLE-PC-1: RS232 디버깅 케이블

모터 사양

• 부품 번호: 34E1K-120
• 위상 수: 2
• 유지 토크: 12Nm(1699.34oz.in)
• 정격 전류/상: 6.0A
• 위상 저항: 0.72옴
• 인덕턴스: 7.3mH ± 20%(1KHz)
• 프레임 크기: 86 x 86mm
• 본체 길이: 150.6mm
• 샤프트 직경: Φ14mm
• 샤프트 길이: 37mm
• 키홈 길이: 25mm
• 리드 수: 4
• 리드 길이: 270mm
• 절연 등급: B 130°C[266°F]

인코더 사양

• 출력 회로 유형: 차동 유형
• 출력 신호 채널: 2채널
• 최소 공급 전압: 5V
• 최대 공급 전압: 5V
• 출력 고전압: <4V
• 출력 낮은 전압: <1V

드라이버 사양

• 출력 피크 전류: 0~8.0A
• 입력 전압: +18~80VAC/24~110VDC
• 논리 신호 전류: 7~16mA(일반 10mA)
• 펄스 입력 주파수: 0~200kHz
• 빠른 응답, 지연 및 정착 시간이 거의 없음
• 시동 및 저속에서 높은 토크, 정지 시 높은 강성
• 훨씬 저렴한 비용으로 서보와 같은 성능 제공

모터 및 인코더 연결

모터 연장 케이블 연결

엔코더 연장 케이블 연결
