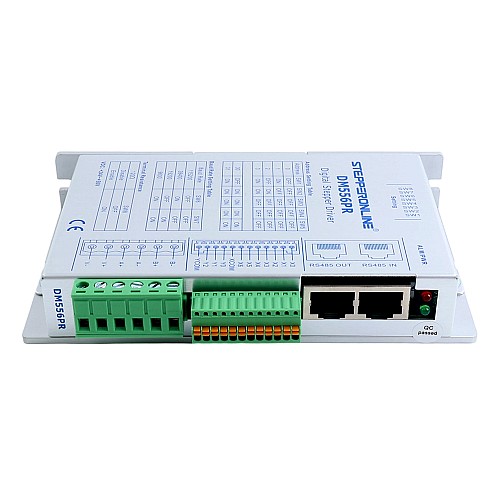

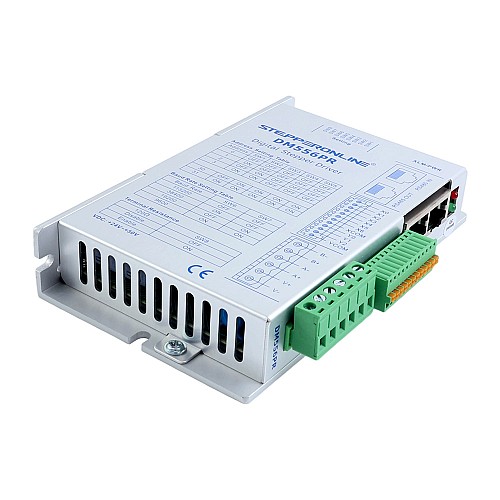

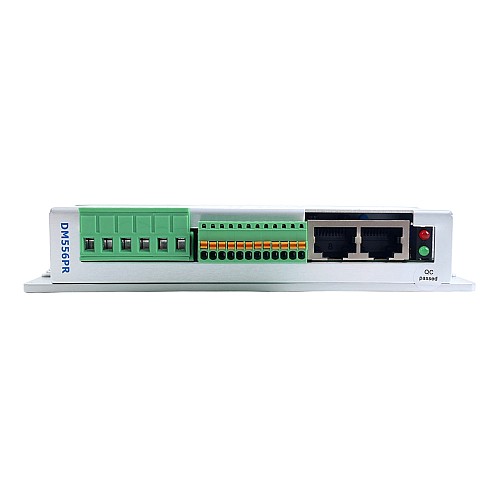

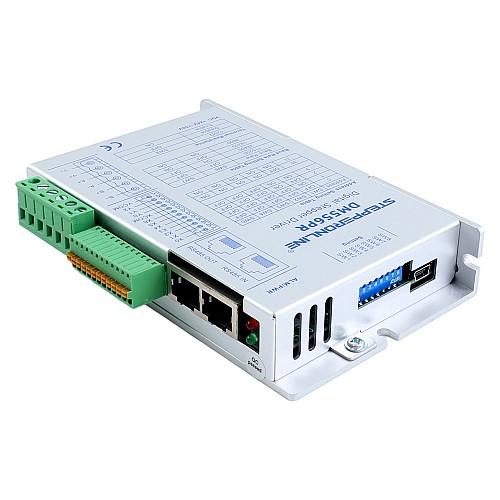

Y 시리즈 Modbus RS485 스테퍼 모터 드라이버 0-4.0A 24-50VDC Nema 23/24/34 스테퍼 모터용

이 스테퍼 모터 드라이버는 표준 Modbus RTU 프로토콜을 지원합니다. 0–4.0A의 전류 범위와 24–50VDC의 작동 전압으로 우수한 성능을 제공하며, Nema 23, 24, 34 스테퍼 모터에 이상적입니다.
차세대 32비트 DSP 기반 폐쇄 루프 스테퍼 모터 드라이버는 고성능, 안정성 및 비용 효율성을 초저소음과 진동으로 결합합니다. 다양한 I/O 인터페이스를 통해 위치/속도 제어, 홈잉 및 단축 모션 기능을 지원하며, 버스 명령을 통해 사용자는 전류, 마이크로스텝 설정을 조정하고 실시간 모터 상태를 모니터링할 수 있습니다.

주요 특징

• 차세대 32비트 DSP 제어 기술로 탁월한 가성비, 우수한 안정성 및 최소 진동의 초저소음 작동 구현

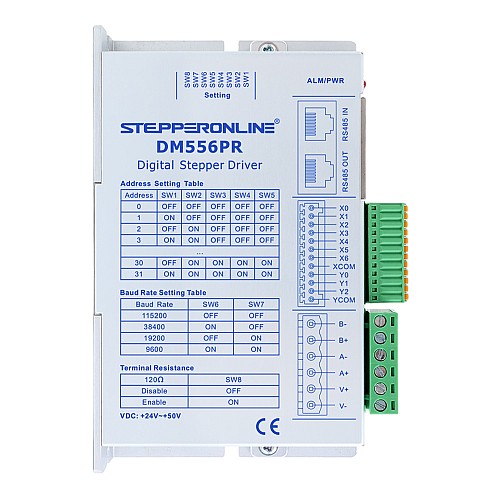

• Modbus RTU 프로토콜 지원 RS485 버스 통신 인터페이스로 데이지 체인 구성 시 최대 31개 드라이버 네트워크 제어 가능
• 위치/속도 제어, 홈잉 및 단축 모션 기능을 포함한 완전한 단축 모션 제어를 위한 포괄적인 I/O 인터페이스 제품군
• 버스 구성 가능 파라미터: 상 전류, 마이크로스텝 해상도 및 유지 전류 (실시간 모터 상태 모니터링 포함)
• 4가지 프로그래머블 모션 제어 모드: CSP (Cyclic Synchronous Position), PP (Profile Position), PV (Profile Velocity), HOME (홈잉)
• 외부 모터 시작/정지 제어용 광절연 고속 차동 출력 3개
• 외부 명령 인터페이스용 광절연 단일 입력 7개 (활성화/운전/비상 정지)
• 실시간 드라이버 상태 모니터링용 광절연 상태 출력 포트 3개
• 모터 발열 감소를 위한 정밀 전류 제어와 광범위한 마이크로스텝 범위 (400-51,200 스텝/회전)
• 과전압, 저전압, 과전류 및 위치 오류 감지 통합 보호 회로

전기 사양

• 연속 출력 전류: 0 - 4.0A (대표값 2.0A)
• 입력 전압: 24 - 50VDC (대표값 24V)
• 논리 입력 전류: 7.0 - 16mA (대표값 10mA)
• 논리 입력 전압: 5 - 24V
• 절연 저항: 100MΩ

작동 환경 및 기타 사양(Tj = 25℃/77℉)

• 냉각: 자연 냉각
• 환경: 다른 가열 장비로부터 멀리하고, 먼지, 오일 미스트, 부식성 가스, 강한 진동 장소, 가연성 가스 및 전도성 먼지를 피할 것
• 온도: 0℃ - 50℃
• 습도: 40% RH - 90% RH(비응결)
• 진동: 10 - 55Hz/0.15mm
• 저장 온도: -20℃ - 70℃
