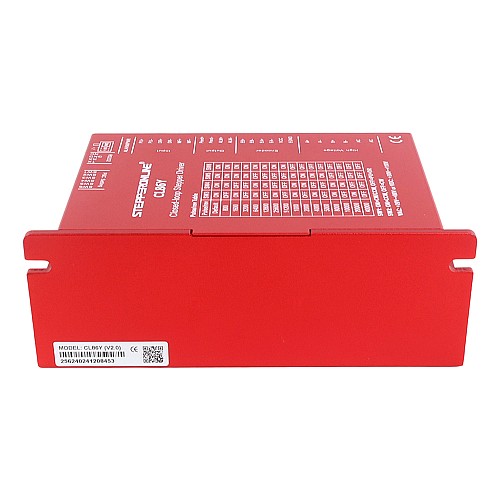

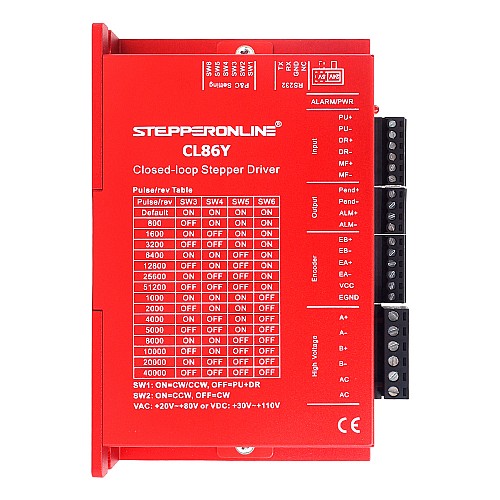

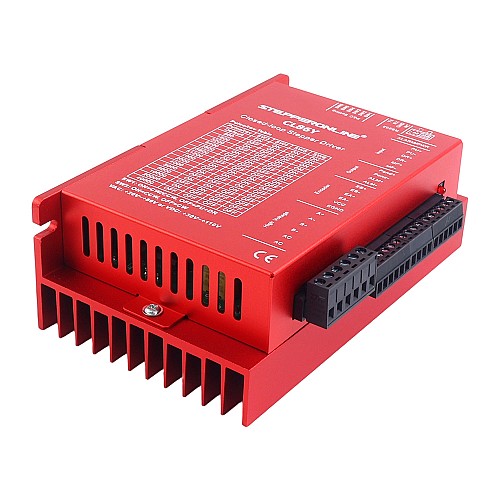

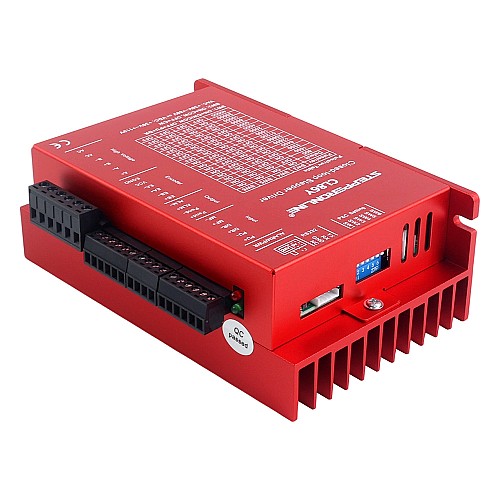

Y 시리즈 클로즈드 루프 스테퍼 모터 드라이버 V2.0 0-8.5A 20-80VAC/30-110VDC Nema 34 스테퍼 모터용

CL86Y-V20는 CL86Y의 업그레이드 버전으로, 5V/24V 로직 전압 선택기와 USB 포트를 대체하는 RS232 디버깅 포트를 특징으로 합니다. 이 Y 시리즈 폐루프 스테퍼 드라이버는 0-8.5A를 지원하며 20-80VAC / 30-110VDC에서 작동하며, Nema 34 스테퍼 모터용으로 설계되었습니다.
차세대 32비트 DSP 제어 및 파워 앵글 벡터 제어 기술을 활용하여 3000rpm을 초과하는 속도를 달성합니다. 표준 오픈 루프 드라이버에 비해 고속 토크 감소를 크게 줄여 모터 성능 및 토크 활용도를 향상시키고, 이는 가공 효율성과 정확도를 개선합니다. 부하 기반 전류 제어는 모터 발열을 효과적으로 낮춰 모터 수명을 연장합니다. 내장된 알람 출력은 호스트 시스템의 모니터링 및 제어를 용이하게 하며, 위치 오류 알람은 장비의 안전한 작동을 보장합니다.

주요 특징

• 차세대 32비트 DSP 제어 기술, 비용 효율적, 안정적 및 우수한 진동 성능
• 전압 입력 범위: AC20V-80V/DC30~110V, 총 16 미세분할
• 5V/24V 로직 전압 선택기, 기본 설정 24V
• 소프트웨어 연결용 RS232 포트
• 최고 펄스 응답 주파수 200kHz까지
• 토크 감쇠가 작으며 속도는 3000rpm에 도달 가능
• 내장 위치 도달 및 알람 출력으로 감지 및 제어 용이
• 지능적으로 전류를 조절하여 진동, 소음 및 발열을 줄이고 효율을 35% 증가
• 싱글/더블 펄스 선택 기능, 공장 기본값: 펄스 + 방향 제어
• 우수한 고속 성능과 강성, 서보와 스테핑의 장점을 완벽히 결합

전기 사양

• 출력 피크 전류: 0~8.5A(0~6.0RMS)
• 입력 전압: 20~80VAC/30~110VDC(일반 48/60VDC)
• 로직 신호 전류: 7~16mA(일반 10mA)
• 펄스 입력 주파수: 0~200kHz
• 펄스 폭: 2.5μs
• 절연 저항: 500MΩ

작동 환경 및 기타 사양(Tj = 25℃/77℉)

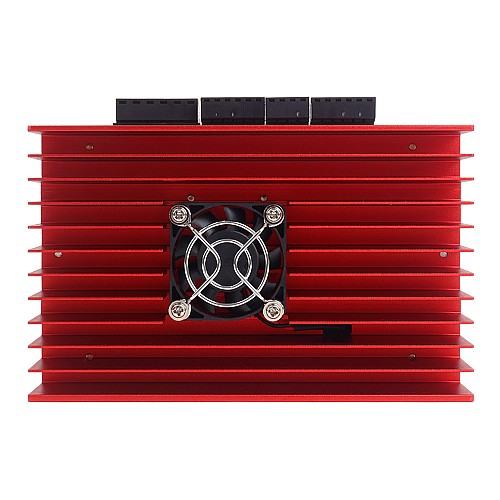

• 냉각: 자연 냉각 또는 강제 냉각
• 환경: 먼지, 오일 미스트 및 부식성 가스 피할 것
• 주변 온도: 0℃ － 65℃
• 습도: 40%RH－90%RH
• 작동 온도: 0℃ － 50℃
• 진동: 10-50Hz / 0.15mm
• 보관 온도: -20℃ － 65℃
• 무게: 약 280g

스테퍼 모터 권장 구동 전압

포장 내용물

• 1 x CL86Y-V20 드라이버

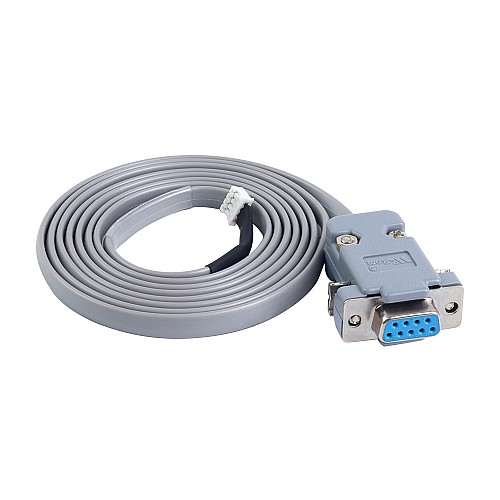

• 1 x CABLE-PC-2 (RS232 디버깅 케이블)
