YS 시리즈 1축 클로즈드 루프 스테퍼 키트 3.00Nm(424.83oz.in) Nema 23 모터 w/ 1.5m 케이블 & 드라이버
0개의 상품평 - 상품평 쓰기
₩73,322.74
5 + ₩71,176.78
10 + ₩69,165.88
50 + ₩67,260.03
100 + ₩65,444.22
  • 재고: 10000
  • 모델: 1-CL57Y-S30-1M5
  • 총 중량: 2.25kg
  • 인증됨: ISO, CE

상품 옵션

장바구니에 추가
의문
관심상품으로 등록 상품 비교하기
‘중고 제품’은 무슨 뜻입니까?
미국, 영국, EU, 호주, 러시아에 계신 고객님들은 현지 창고 선택을 우선적으로 해 주십시오. EU의 경우 독일 창고를 선택하세요.
이 선택의 이점에는 더 빠른 배송 시간과 관세가 발생하지 않으므로 전체 비용이 낮아지는 것이 포함됩니다.
24시간 이내에 배송됩니다!
24시간 이내 배송은 기본적으로 귀하의 제품이 재고가 충분한 경우 24시간 이내에 당사 창고에서 배송되거나 발송된다는 것을 의미합니다. 더 읽어보세요.
이 CNC 키트에는 다음이 포함됩니다.

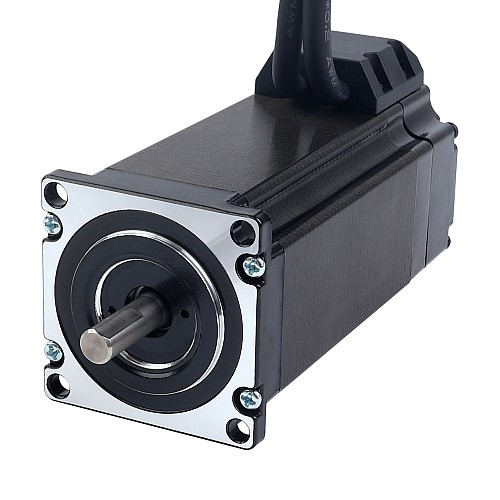

  • 1 x 23HS40-5004D-E1K-1M5: S 시리즈 Nema 23 폐쇄 루프 스테퍼 모터 3.00Nm(424.83oz.in) 인코더 1000PPR(4000CPR)

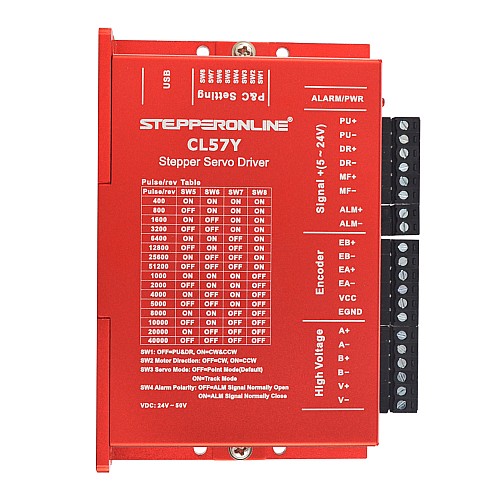

  • 1 x CL57Y: Y 시리즈 폐쇄 루프 스테퍼 드라이버 0-7.0A 24-50VDC Nema 17, 23, 24 스테퍼 모터용

모터 사양

  • 제조업체 부품 번호: 23HS40-5004D-E1K-1M5
  • 모터 유형: 바이폴라 스테퍼
  • 스텝 각도: 1.8도
  • 홀딩 토크: 3.00Nm(424.83oz.in)
  • 정격 전류/위상: 5.0A
  • 위상 저항: 0.7ohms ± 10%
  • 인덕턴스: 2.3mH ± 20%(1KHz)
  • 절연 등급: B 130°C[266°F]
  • 프레임 크기: 57 x 57mm
  • 본체 길이: 122mm
  • 샤프트 직경: Φ8mm
  • 샤프트 길이: 22mm
  • D-컷 길이: 15mm
  • 케이블 길이: 1500mm

인코더 사양

  • 출력 회로 유형: 차동 유형
  • 인코더 유형: 광학 증분형
  • 인코더 분해능: 1000PPR(4000CPR)
  • 출력 신호 채널: 2채널
  • 최소 공급 전압: 4V
  • 최대 공급 전압: 5V
  • 출력 전류: 100mA
  • 출력 고전압: 5V
  • 출력 저전압: 4.5V
  • 최대 출력 주파수: 60kHz

드라이버 사양

  • 출력 피크 전류: 0~7A(0~5 RMS)
  • 입력 전압: +24~50VDC(일반적으로 36VDC)
  • 논리 신호 전류: 7~16mA(일반적으로 10mA)
  • 펄스 입력 주파수: 0~200kHz
  • 펄스 폭: 2.5μS
  • 절연 저항: 500MΩ

모터 및 인코더 연결

A+
A-
B+
B-
검정색
녹색
빨간색
파란색

PIN
검정색
빨간색
흰색
노란색
녹색
파란색
Encoder
EA+
VCC
GND
EB+
EB-
EA-

Y 시리즈 드라이버의 일반 기능이 설정되어 있으며 디버깅 없이 사용할 수 있습니다. 추가적인 디버깅이 필요하면 여기를 클릭하여 필요한 디버깅 케이블을 구입하십시오.

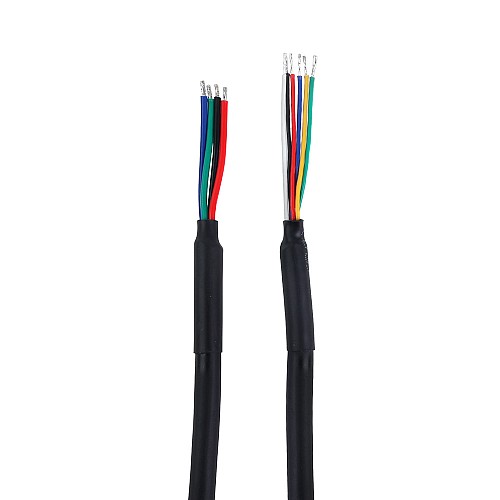

모터에는 800만 번이나 구부러져도 고장이 나지 않는 매우 유연한 케이블이 사용되었습니다.
상품 유형
상품 유형 폐쇄 루프 스테퍼 키트
전기 사양
위상 저항(ohms) 0.7
인덕턴스(mH) 2.3
인코더 유형 광학 증분
인코더 해상도 1000PPR
입력 전압 레퍼런스(V) 24 - 48DC
정격 전류(A) 5.0
지주 토크(Ncm) 300
지주 토크(oz.in) 424.83
축 수 1
출력 신호 채널 2
출력 회로 유형 차동 유형
토크/추력 곡선이 있습니까? 예
물리적 사양
샤프트 길이(mm) 21
샤프트 직경(mm) 8
재고 방법 전용 인벤토리
전원 공급 장치 아니요
제품 시리즈 YS 시리즈
출력 샤프트 유형 D
프레임 크기(mm) Nema 23 (57 x 57)



ファイル サイズ
23HS40-5004D-E1K-1M5_Torque_Curve.pdf 170.86KB Download
23HS40-5004D-E1K-1M5.STEP 1.23MB Download
23HS40-5004D-E1K-1M5_Full_Datasheet 58.94KB Download
CL57Y_MANUAL.pdf 790.19KB Download
CL57Y.STEP 3.03MB Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip 31.1MB Download
