마그네틱 엔코더 1000PPR(4000CPR)이 있는 Nema 17 폐회로 스테퍼 모터 16Ncm(22.7oz.in)

4개의 상품평 - 상품평 쓰기

₩26,006.61

5 + ₩24,926.13

10 + ₩23,935.69

50 + ₩23,035.29

100 + ₩22,179.90

재고: 10000
모델: 17HS08-1004-ME1K
총 중량: 0.26kg
인증됨: ISO, CE, UKCA, RoHS

판매된 제품: 889

국가 클릭｜실시간 재고

발송처

중국

미국

독일

영국

수량

장바구니에 추가

의문

관심상품으로 등록 상품 비교하기

24시간 이내에 배송됩니다!

24시간 이내 배송은 기본적으로 귀하의 제품이 재고가 충분한 경우 24시간 이내에 당사 창고에서 배송되거나 발송된다는 것을 의미합니다. 더 읽어보세요.

지역 창고를 선택하고 더 많은 혜택을 받으세요!

미국, 영국, EU, 호주, 러시아에 계신 고객님들은 현지 창고 선택을 우선적으로 해 주십시오. EU의 경우 독일 창고를 선택하세요. 이 선택의 이점에는 더 빠른 배송 시간과 관세가 발생하지 않으므로 전체 비용이 낮아지는 것이 포함됩니다.

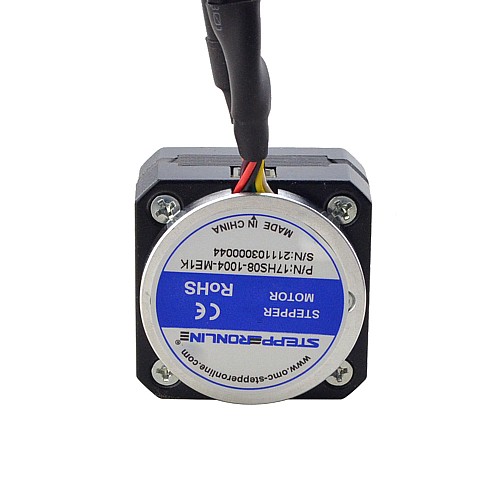

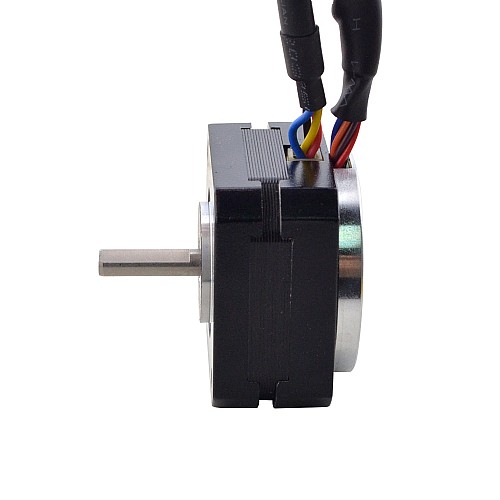

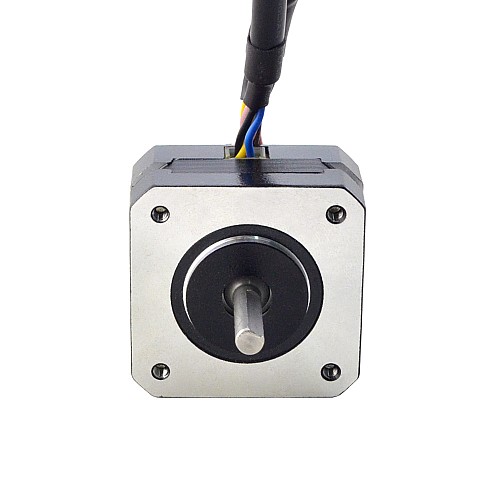

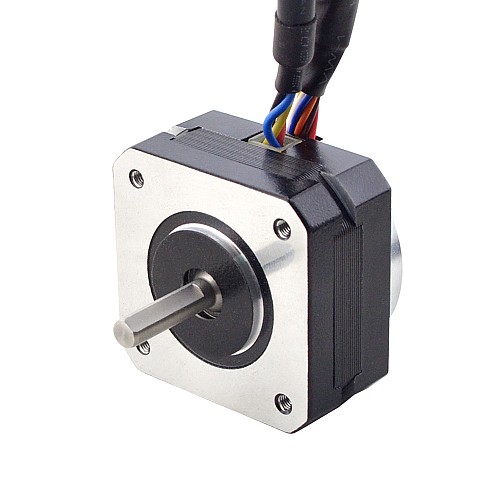

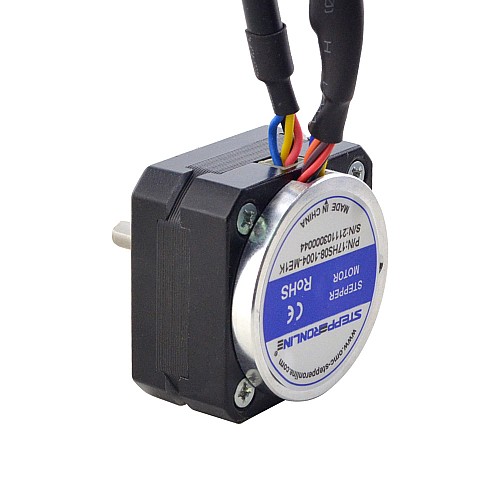

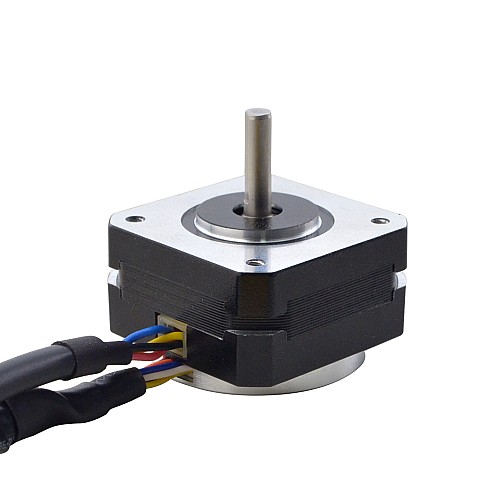

이것은 우리가 가지고 있는 가장 얇은 폐쇄 루프 스테퍼 모터이며 26mm 두께에만 인코더를 포함합니다. 인코더는 3채널 및 1000PPR(4000CPR) 분해능을 가진 자기 인코더입니다. 마그네틱 엔코더의 가장 큰 장점은 크기와 비용이며, 작은 공간과 높은 비용 성능에서 널리 사용됩니다.

전기 사양

제조업체 부품 번호: 17HS08-1004-ME1K
위상 수: 2
단계 각: 1.8deg
유지 토크: 16Ncm(22.7oz.in)
정격 전류/위상: 1.0A
위상 저항: 3.7ohms± 10%
인덕턴스: 4.5mH ± 20%(1KHz)
절연 등급: B 130°C[266°F]

물리적 사양

프레임 크기: 42 x 42mm
본체 길이: 26mm
샤프트 직경: Φ5mm
샤프트 길이: 20mm
D-CUT 샤프트 길이: 16.5mm
리드 길이: 500mm

인코더 사양

출력 회로 유형: 차동
인코더 유형: 자기 증분
인코더 해상도: 1000PPR(4000CPR)
출력 신호 채널: 3채널
최소 공급 전압: 3.3V
최대 공급 전압: 5.5V
출력 전류: 20mA
출력 고전압: 5V
출력 저전압: 0.2V
최대 출력 주파수: 400kHz

모터 및 인코더 연결

모터	A+	A-	B+	B-
철사	빨간색	블크	옐	블루

인코더	VCC	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-
색상	빨간색	검은색	갈색	주황색	파란색	녹색	노란색	흰색

상품 유형
상품 유형	폐쇄 루프 스테퍼 모터
전기 사양
위상 저항(ohms)	3.7
인덕턴스(mH)	4.5
인코더 유형	자기 증분형
인코더 해상도	1000PPR
정격 전류(A)	1.0
지주 토크(Ncm)	16
지주 토크(oz.in)	22.7
출력 신호 채널	3
출력 회로 유형	차동
토크/추력 곡선이 있습니까?	예
물리적 사양
IP 등급	40
몸 높이(mm)	26
샤프트 길이(mm)	20
샤프트 직경(mm)	5
재고 방법	전용 인벤토리
프레임 크기(mm)	Nema 17 (42 x 42)
