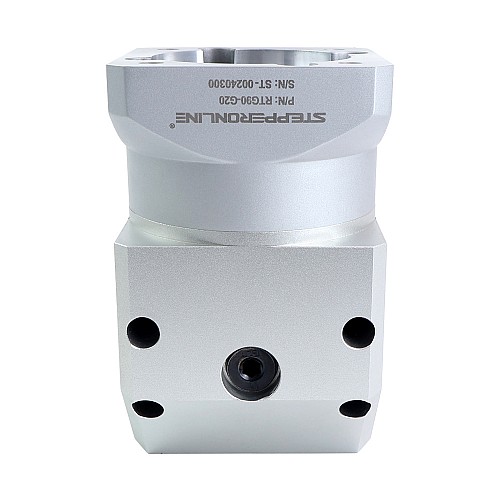

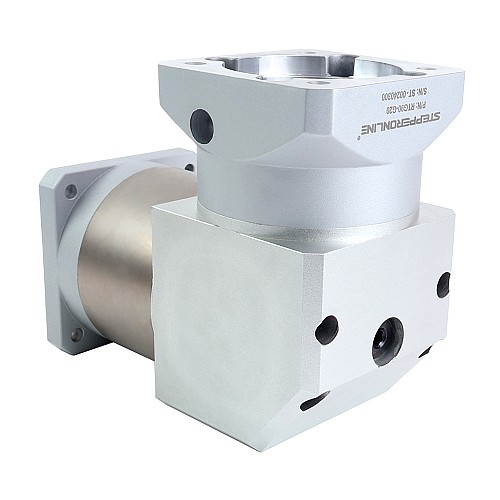

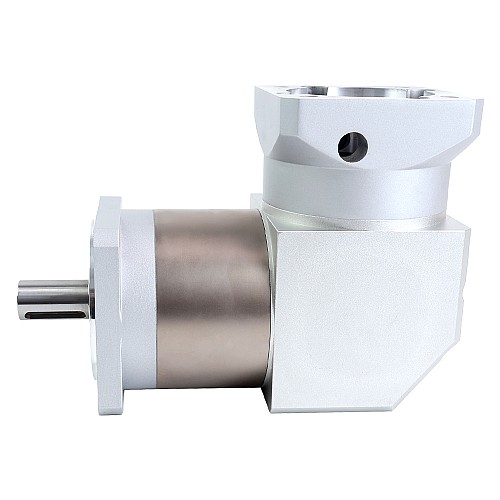

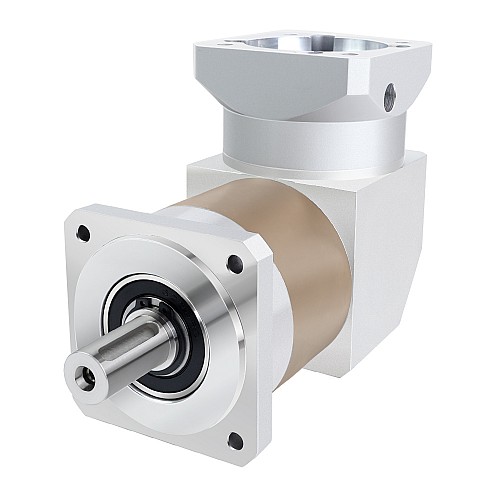

서보 모터용 RTG 시리즈 90mm 20:1 직각 유성 기어박스 백래시 15arc-min

이 기어박스의 크기는 90 x 90mm이고 입력 샤프트 직경은 19mm입니다. 이 직각 기어박스는 서보 모터용으로 설계되었으며 고속 및 저속 샤프트가 90도 또는 직각 관계를 갖습니다. 직각 기어박스의 주요 장점 중 하나는 적은 공간에 적합하며, 컨베이어나 기타 기계와 같이 구동 장비가 구동 장치에 가까이 있어야 하는 응용 분야에서 인기가 있습니다.

기어박스 사양

• 부품 번호: RTG90-G20
• 기어박스 유형: 직각 유성 기어박스
• 기어 소재: 합금강
• 기어비: 20:1
• 효율성: 94%
• 무부하 백래시: <=15arcmin
• 최대 허용 토크: 90Nm(796.57lb-in)
• 순간 최대 허용 토크: 180Nm(1593.13lb-in)
• 축 최대 축하중: 800N
• 샤프트 최대 방사형 하중: 1000N
• 기어박스 일치 모터 입력 샤프트 길이:22-41mm
• 입력 회전속도: 3000rpm
• 최대 입력 회전속도: 6000rpm
• 소음: <=55dB
• 방수 등급: IP54
• 수명: 20000h
• 작동 온도: -20~150℃(-4~302°F)

물리적 사양

• 프레임 크기: 90 x 90mm
• 기어박스 길이: 172mm
• 출력 샤프트 유형: 키 웨이
• 출력 샤프트 직경: Φ20mm
• 출력 샤프트 길이: 40mm
• 입력 샤프트 직경: Φ19mm
• 입력 샤프트 길이: 22-41mm

기타 선택적 축소 비율.
