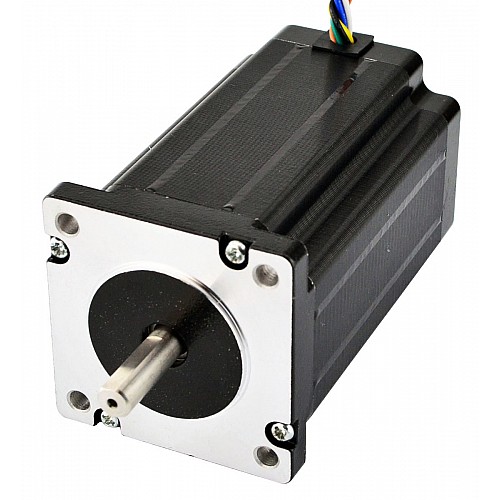

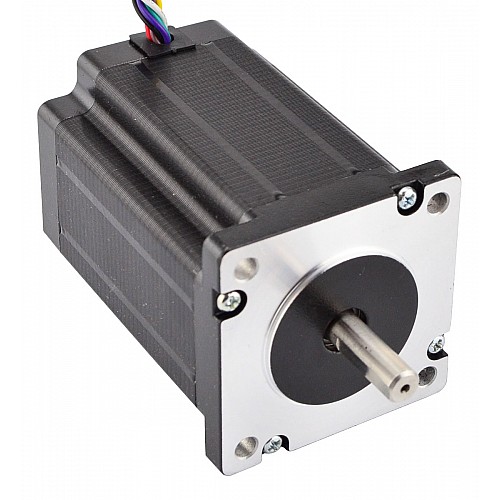

이중 샤프트 Nema 23 CNC 스테퍼 3.1Nm(439oz.in) 60x60x88mm 8 전선

이 nema 23 스테퍼 모터는 스텝 각도가 1.8deg이고 크기가 60x60x88mm입니다. 단극 또는 양극(직렬) 또는 양극(병렬)의 세 가지 연결 옵션이 있는 8개의 전선이 있으며 원하는 유형을 선택할 수 있습니다. 고정 토크는 단극 연결 시 2.2Nm(312oz.in), 양극 연결 시 3.1Nm(439oz.in)입니다. 리어 샤프트는 인코더, 핸드 휠 또는 동등물을 장착할 수 있습니다.

전기 사양

• 제조업체 부품 번호: 24HS34-3008D
• 모터 유형: 단극/양극
• 단계 각도: 1.8도
• 유지 토크(바이폴라): 3.1Nm(439oz.in)
• 유지 토크(단극): 2.2Nm(312oz.in)
• 정격 전류(바이폴라 직렬): 2.1A
• 정격 전류(바이폴라 병렬): 4.2A
• 정격 전류(단극): 3.0A
• 위상 저항(바이폴라 직렬): 2.6ohms
• 위상 저항(바이폴라 병렬): 0.65ohms
• 위상 저항(단극): 1.3ohms
• 인덕턴스(바이폴라 직렬): 12.8mH±20%(1KHz)
• 인덕턴스(바이폴라 병렬): 3.2mH±20%(1KHz)
• 인덕턴스(단극): 3.2mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]

물리적 사양

• 프레임 크기: 60 x 60mm
• 본체 길이: 88mm
• 샤프트 직경: Φ8mm
• 전면 샤프트 길이: 24mm

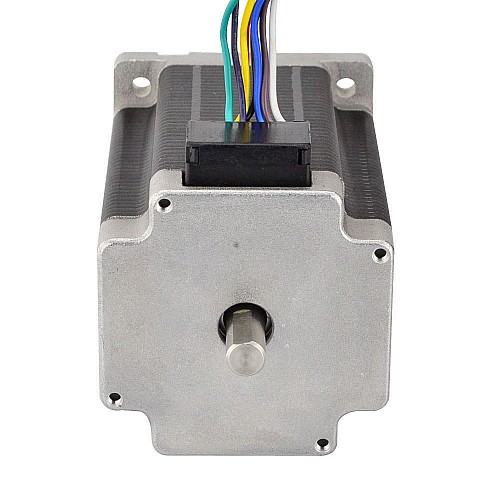

• 리어 샤프트 길이: 15mm
• D컷 길이: 20mm
• 리드 수: 8
• 리드 길이: 600mm
• 무게: 1.34kg

연결
