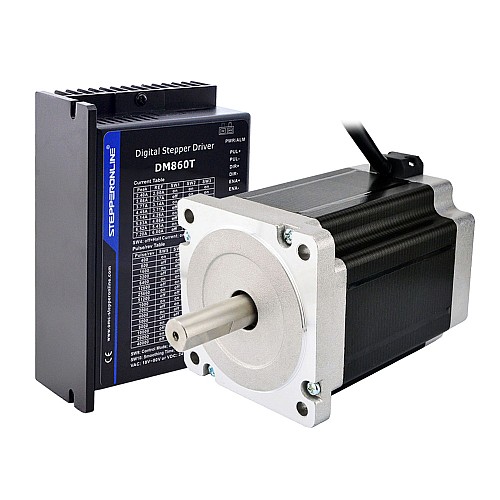

1축 스테퍼 CNC 키트 8.5Ncm(1204oz.in) Nema 34 스테퍼 모터 및 드라이버

• Nema 34 모터용 1 x 디지털 스테퍼 드라이브 2.4-7.2A 18-80VAC 또는 24-110VDC
• 1 x 듀얼 샤프트 Nema 34 CNC 스테퍼 모터 8.5Nm(1204oz.in) 5A 86x114mm

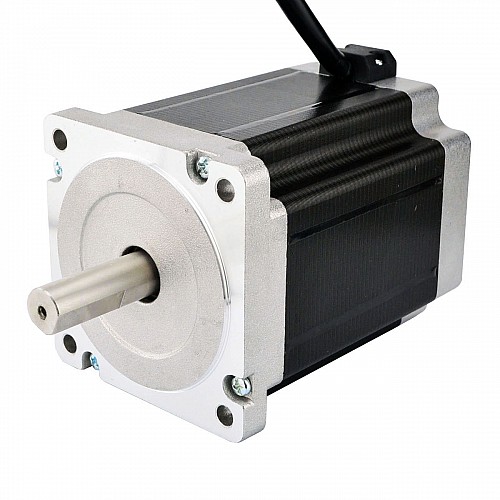

모터 사양

• 제조업체 부품 번호: 34HS46-5004D
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 1.8도
• 유지 토크: 8.5Nm(1204oz.in)
• 정격 전류/위상: 5A
• 위상 저항: 1ohms
• 인덕턴스: 11mH ± 20%(1KHz)
• 프레임 크기: 86 x 86mm
• 몸 길이: 114mm
• 샤프트 직경: Φ14mm
• 샤프트 길이: 37mm
• D컷 길이: 25mm
• 리드 수: 4
• 리드 길이: 300mm
• 무게: 3.6kg

연결

드라이버 사양

• Anti-Resonance는 최적의 토크를 제공하고 중간 범위의 불안정성을 없애줍니다.
• 모터 자동 식별 및 매개변수 자동 구성 기술, 다양한 모터에 대한 최적의 응답 제공
• Multi-Stepping은 저해상도 스텝 입력을 통해 더 높은 마이크로 스텝 출력을 생성하여 보다 부드러운 모터 움직임을 제공합니다.
• 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 20000, 0을 포함한 16개의 선택 가능한 마이크로스텝 분해능,
• 전원을 켤 때 "점프"가 없는 소프트 스타트
• 입력 전압 18-80VAC 또는 24-110VDC
• 2.40A, 3.08A, 3.77A, 4.45A, 5.14A, 5.83A, 6.52A, 7.20A를 포함한 8개의 선택 가능한 피크 전류
• 최대 200KHz의 펄스 입력 주파수, TTL 호환 및 광학적으로 절연된 입력
• 자동 유휴 전류 감소
• 2상 및 4상 모터에 적합
• PUL/DIR 및 CW/CCW 모드 지원
• 과전압, 과전류 보호
