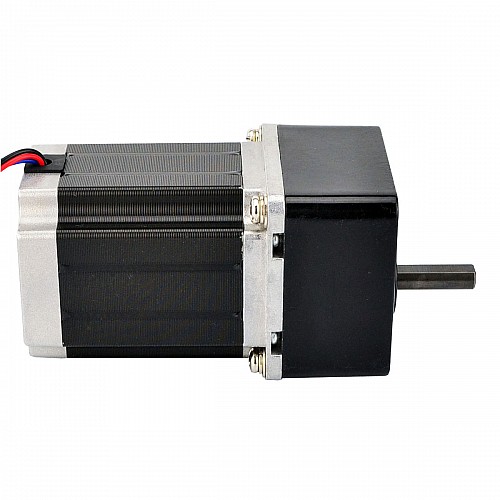

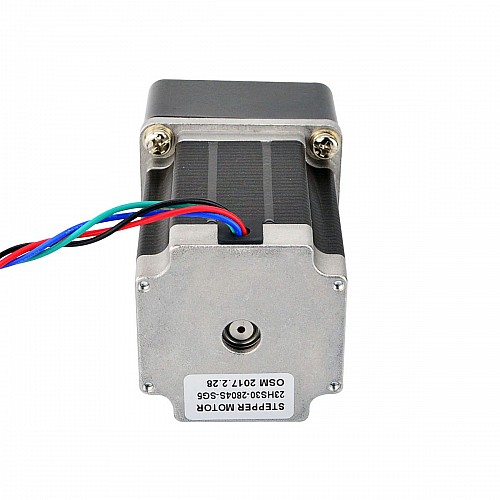

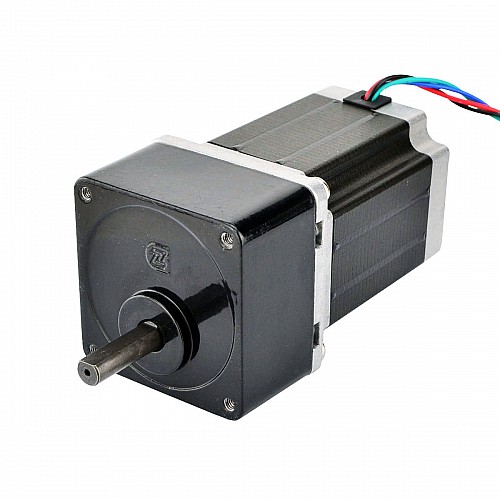

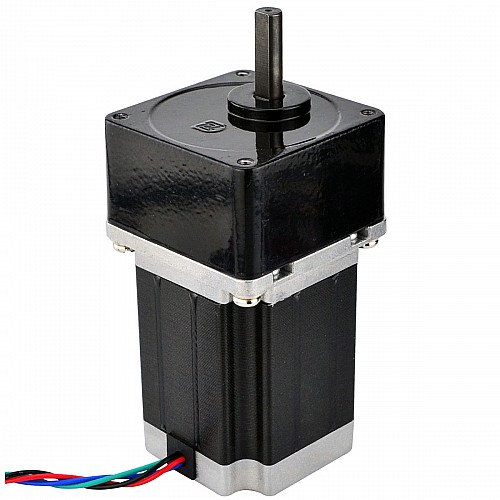

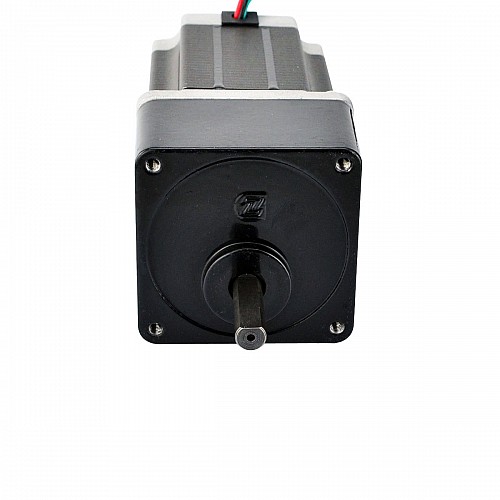

Nema 23 스테퍼 모터 바이폴라 L=76mm w/ 기어비 5:1 스퍼 기어박스

78mm 본체와 2.8A 정격 전류의 Nema 23 스테퍼 모터는 5:1 기어비의 60mm 사각 스퍼 기어박스를 통합했습니다. 공간이 제한적이지만 저속 및/또는 높은 토크가 필요한 애플리케이션에 적합한 솔루션입니다.

전기 사양

• 제조업체 부품 번호: 23HS30-2804S-SG5
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 0.36도
• 기어박스가 없는 홀딩 토크: 1.89Nm(267.65oz.in)
• 정격 전류/위상: 2.8A
• 위상 저항: 1.13ohms
• 전압: 3.2V
• 인덕턴스: 5.4mH ± 20%(1KHz)
• 절연 등급: B 130°C[266°F]

변속기 사양

• 변속기 유형: 박차
• 기어비: 5:1
• 효율: 80%
• 무부하 백래시: <=3deg
• 최대 허용 토크: 5Nm

물리적 사양

• 프레임 크기: 60 x 60mm
• 모터 길이: 78mm
• 변속기 길이: 32mm
• 샤프트 직경: Φ8mm
• 샤프트 길이: 28mm
• D컷 길이: 25mm
• 리드 수: 4
• 리드 길이: 500mm
• 무게: 1.29kg

연결
