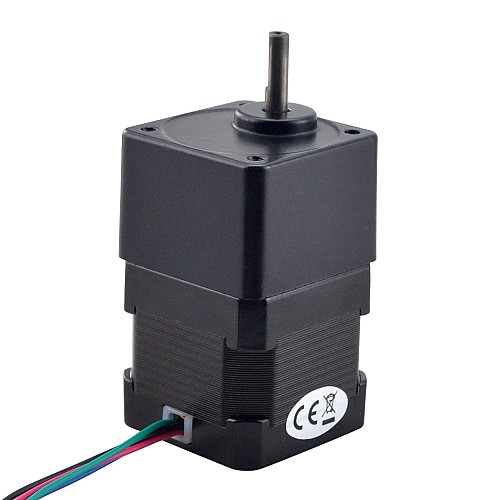

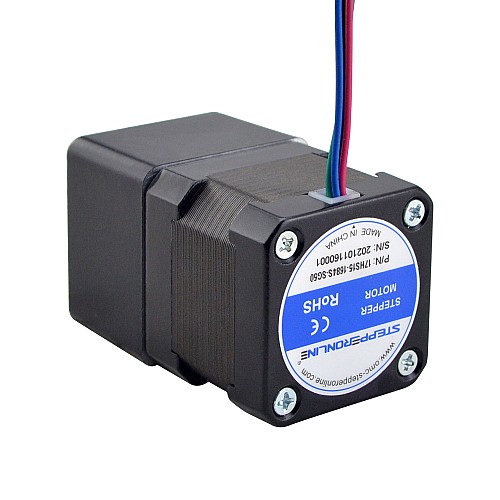

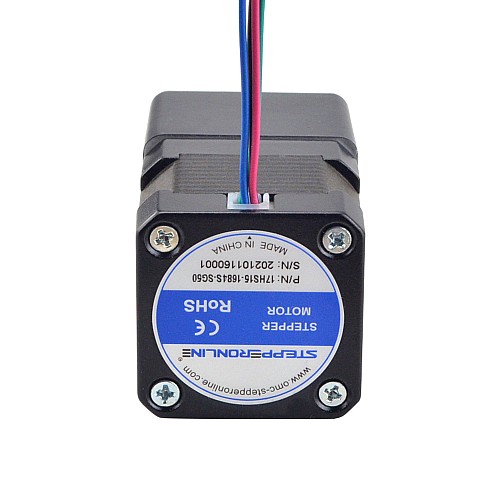

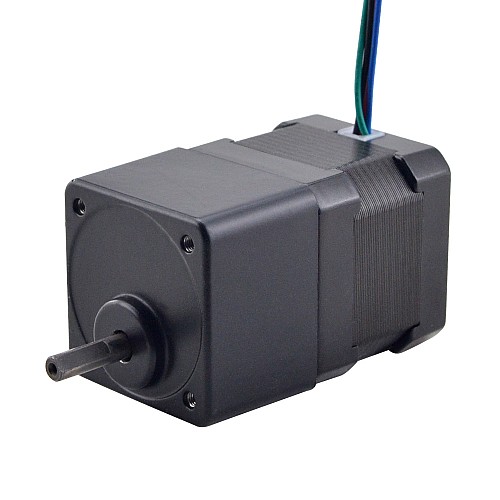

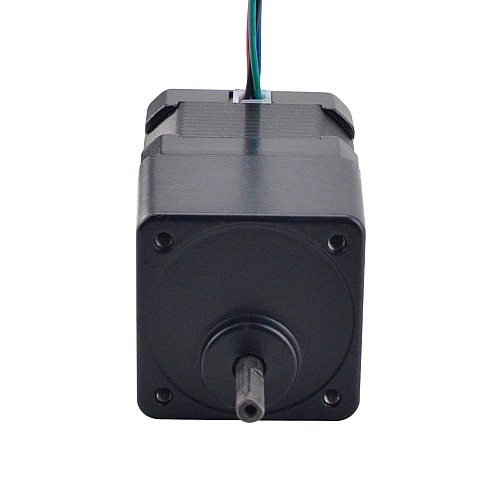

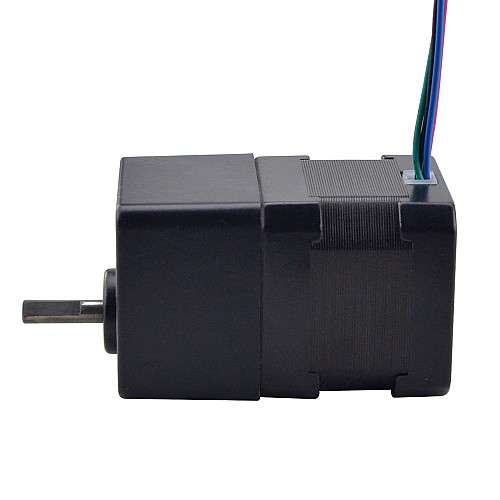

Nema 17 스테퍼 모터 L=28mm w/ 스퍼 기어박스 기어비 50:1

이 Nema 17 스테퍼 모터는 28mm 본체와 0.7A 정격 전류를 가지며 50:1 기어비의 28.5mm 사각 스퍼 기어박스를 통합했습니다. 공간이 제한적이지만 저속 및/또는 높은 토크가 필요한 응용 분야에 적합한 솔루션입니다.

전기 사양

• 제조업체 부품 번호: 17HS11-0704S-SG50
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 0.036도
• 기어박스가 없는 홀딩 토크: 0.13Nm(18.41oz.in)
• 정격 전류/위상: 0.7A
• 위상 저항: 4.20ohms
• 인덕턴스: 5.5mH ± 20%(1KHz)
• 절연 등급: B 130°C[266°F]

변속기 사양

• 변속기 유형: 박차
• 기어비: 50:1
• 효율: 90%
• 최대 허용 토크: 0.44Nm

물리적 사양

• 프레임 크기: 42 x 42mm
• 모터 길이: 28mm
• 변속기 길이: 28.5mm
• 샤프트 직경: Φ5mm
• 샤프트 길이: 20mm
• D컷 길이: 12mm
• 리드 수: 4
• 리드 길이: 300mm
• 무게: 0.4kg
