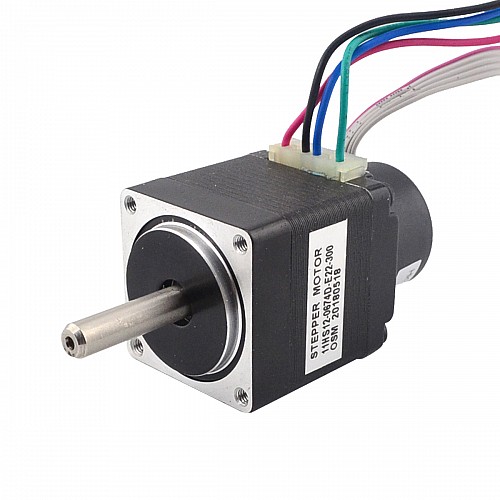

Nema 11 폐쇄 루프 스테퍼 모터 0.07Nm/9.91oz.in 인코더 300CPR



                    ₩63,133.19
                              5 + ₩60,161.86
                                10 + ₩57,460.66
                                50 + ₩54,984.55
                                100 + ₩52,718.54
                              - 재고: 10000
- 모델: 11HS12-0674D-E22-300
- 총 중량: 0.29kg
- 인증됨: ISO, CE, UKCA, RoHS
판매된 제품: 582
                                              국가 클릭|실시간 재고
24시간 이내에 배송됩니다!
              24시간 이내 배송은 기본적으로 귀하의 제품이 재고가 충분한 경우 24시간 이내에 당사 창고에서 배송되거나 발송된다는 것을 의미합니다. 더 읽어보세요.
            지역 창고를 선택하고 더 많은 혜택을 받으세요!
              미국, 영국, EU, 호주, 러시아에 계신 고객님들은 현지 창고 선택을 우선적으로 해 주십시오. EU의 경우 독일 창고를 선택하세요. 이 선택의 이점에는 더 빠른 배송 시간과 관세가 발생하지 않으므로 전체 비용이 낮아지는 것이 포함됩니다.
            모터 사양
- 제조업체 부품 번호: 11HS12-0674D-E22-300
- 모터 유형: 바이폴라 스테퍼
- 단계 각: 1.8deg
- 유지 토크: 0.07Nm(9.91oz.in)
- 정격 전류/위상: 0.67A
- 전압: 3.75V
- 위상 저항: 5.60ohms
- 인덕턴스: 4.00mH ± 20%(1KHz)
- 절연 등급: B 130°C[266°F]
- 프레임 크기: 28x28mm
- 모터 길이: 46mm
- 샤프트 직경: Φ5mm
- 샤프트 길이: 20mm
- 리드 수: 4
- 리드 길이: 500mm
인코더 사양
- 인코더 유형: 광학 증분
- 구동 전압: 5VDC
- 출력 전류: ≤20mA
- 해상도: 300ppr
- 출력 신호: 2채널
- 샤프트 지름: Φ5mm
- 출력 주파수: ≤30KHz
- 출력 저전압: ≤0.3VDC
- 출력 고전압: ≥3.4VDC
연결
|  핀 |  1 |  2 |  3 |  4 |
|  모터 |  A+ |  A- |  B+ |  B-  |
|  핀 |  1 |  2 |  3 |  4 |  5 |
|  인코더 | 0V | N.C | Ch B | +5V | Ch A |
| 상품 유형 | |
| 상품 유형 | 폐쇄 루프 스테퍼 모터 |
| 전기 사양 | |
| 위상 저항(ohms) | 5.6 |
| 인덕턴스(mH) | 4 |
| 인코더 유형 | 광학 증분 |
| 인코더 해상도 | 300PPR |
| 정격 전류(A) | 0.67 |
| 지주 토크(Ncm) | 7 |
| 지주 토크(oz.in) | 9.91 |
| 출력 신호 채널 | 2 |
| 출력 회로 유형 | 푸시-풀(단일 종단) |
| 토크/추력 곡선이 있습니까? | 아니요 |
| 물리적 사양 | |
| IP 등급 | 40 |
| 몸 높이(mm) | 46 |
| 샤프트 길이(mm) | 20 |
| 샤프트 직경(mm) | 5 |
| 재고 방법 | 전용 인벤토리 |
| 프레임 크기(mm) | Nema 11 (28 x 28) |
