Nema 8 폐쇄 루프 스테퍼 모터 0.02Nm(2.83oz.in) 인코더 1000PPR(4000CPR)

1개의 상품평 - 상품평 쓰기

₩76,954.36

5 + ₩73,487.81

10 + ₩70,336.40

50 + ₩67,440.11

100 + ₩64,768.92

재고: 200
모델: 8HS15-0604D-E1000
총 중량: 0.14kg
인증됨: ISO, CE, UKCA, RoHS

국가 클릭｜실시간 재고

발송처

중국

수량

장바구니에 추가

의문

관심상품으로 등록 상품 비교하기

24시간 이내에 배송됩니다!

24시간 이내 배송은 기본적으로 귀하의 제품이 재고가 충분한 경우 24시간 이내에 당사 창고에서 배송되거나 발송된다는 것을 의미합니다. 더 읽어보세요.

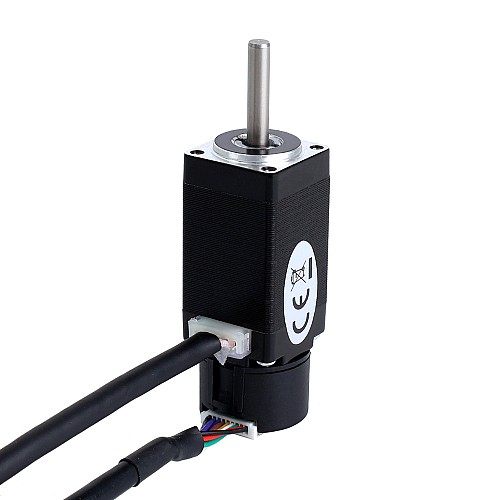

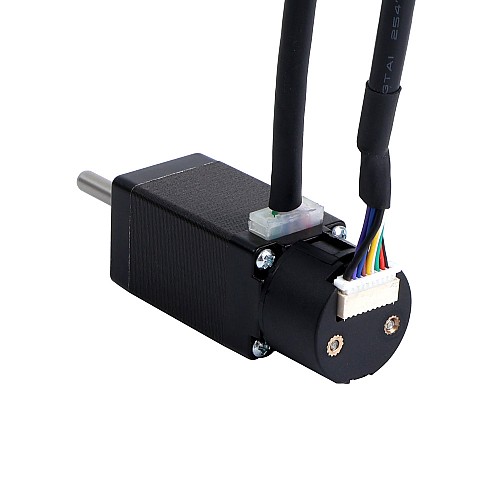

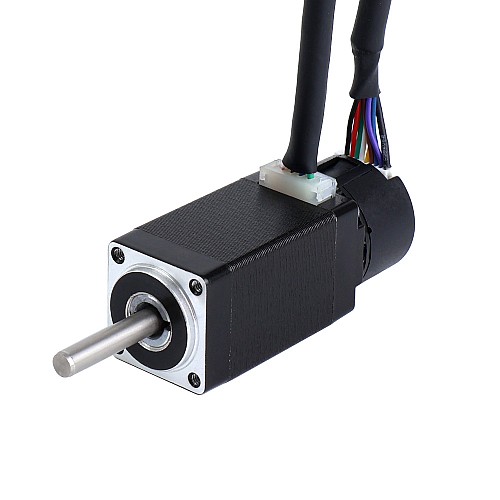

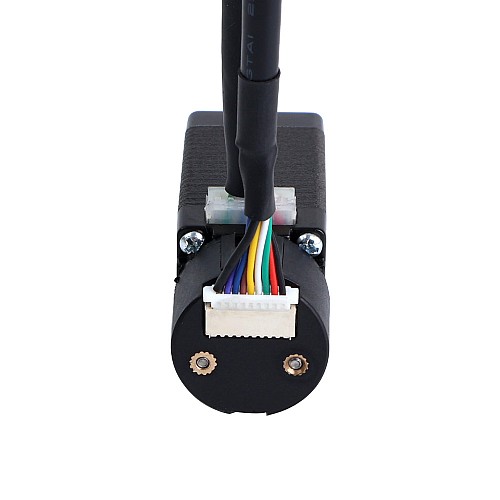

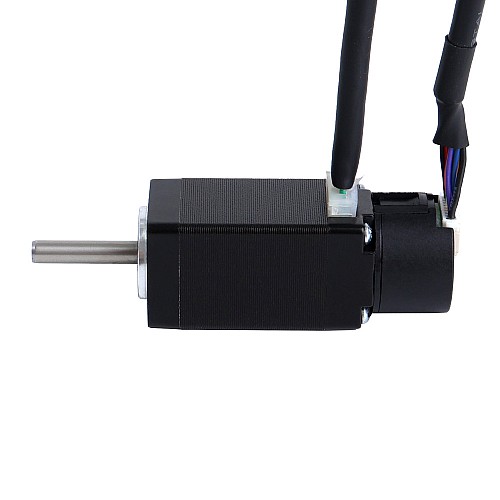

1000ppr(4000cpr) 증분형 광학 인코더가 장착된 Nema 8 폐루프 스테퍼 모터로 정격 전류는 0.6A이고 유지 토크는 0.02Nm(2.83oz.in)입니다. 개방 루프 스테퍼 모터에 비해 향상된 정확도, 더 높은 토크, 모터 발열 감소, 전력 소비 감소, 외부 요인에 대한 더 나은 응답을 제공합니다.

전기 사양

제조업체 부품 번호: 8HS15-0604D-E1000
단계 수: 2
단계 각도: 1.8deg
홀딩 토크: 0.02Nm(2.83oz.in)
정격 전류/위상: 0.6A
위상 저항: 8.3ohms ± 10%
인덕턴스: 2.9mH ± 20%(1KHz)
절연 등급: B 130°C[266°F]

물리적 사양

프레임 크기: 20 x 20mm
본체 길이: 52mm
샤프트 직경: Φ4mm
샤프트 길이: 20mm
리드 길이: 500mm
무게: 0.098kg

인코더 사양

출력 회로 유형: 차동 유형
인코더 유형: 옵티컬 증분
인코더 해상도: 1000PPR(4000CPR)
출력 신호 채널: 3채널
공급 전압 최소: 4.5V
최대 공급 전압: 5.5V
하이 레벨 출력 전압: 2.4V - Vcc
저수준 출력 전압: ≤ 0.4V

연결

비밀번호	1	2	3	4
모터	A+	A-	B+	B-
색상	검은색	녹색	빨간색	파란색

인코더	EA+	VCC	GND	EZ+	EZ-	EB+	EB-	EA-
색상	녹색	빨간색	검은색	노란색	보라색	흰색	파란색	갈색

상품 유형
상품 유형	폐쇄 루프 스테퍼 모터
전기 사양
위상 저항(ohms)	8.3
인덕턴스(mH)	2.9
인코더 유형	광학 증분
인코더 해상도	1000PPR
정격 전류(A)	0.6
지주 토크(Ncm)	2
지주 토크(oz.in)	2.83
출력 신호 채널	3
출력 회로 유형	차동
토크/추력 곡선이 있습니까?	아니요
물리적 사양
IP 등급	40
무게(g)	98
샤프트 길이(mm)	20
샤프트 직경(mm)	4
재고 방법	전용 인벤토리
프레임 크기(mm)	Nema 08 (20 x 20)
