Nema 16 바이폴라 0.9deg 11Ncm(15.6oz.in) 1.2A 3.6V 39x39x22mm 4선

Nema 16 양극 0.9deg 11Ncm(15.58oz.in) 1.2A 39x39x22mm 4 전선
Nema 16 양극 0.9deg 11Ncm(15.58oz.in) 1.2A 39x39x22mm 4 전선
Nema 16 양극 0.9deg 11Ncm(15.58oz.in) 1.2A 39x39x22mm 4 전선
Nema 16 양극 0.9deg 11Ncm(15.58oz.in) 1.2A 39x39x22mm 4 전선
Nema 16 양극 0.9deg 11Ncm(15.58oz.in) 1.2A 39x39x22mm 4 전선
Nema 16 양극 0.9deg 11Ncm(15.58oz.in) 1.2A 39x39x22mm 4 전선
Nema 16 양극 0.9deg 11Ncm(15.58oz.in) 1.2A 39x39x22mm 4 전선
Nema 16 양극 0.9deg 11Ncm(15.58oz.in) 1.2A 39x39x22mm 4 전선
Nema 16 양극 0.9deg 11Ncm(15.58oz.in) 1.2A 39x39x22mm 4 전선
Nema 16 양극 0.9deg 11Ncm(15.58oz.in) 1.2A 39x39x22mm 4 전선
Nema 16 바이폴라 0.9deg 11Ncm(15.6oz.in) 1.2A 3.6V 39x39x22mm 4선
3개의 상품평 - 상품평 쓰기
₩13,701.12
5 + ₩13,055.83
10 + ₩12,470.57
50 + ₩11,930.33
100 + ₩11,450.11
  • 재고: 10000
  • 모델: 16HM09-1204S
  • 총 중량: 0.20kg
  • 인증됨: ISO, CE, UKCA, RoHS

상품 옵션

장바구니에 추가
의문
관심상품으로 등록 상품 비교하기
지역 창고를 선택하고 더 많은 혜택을 받으세요!
미국, 영국, EU, 호주, 러시아에 계신 고객님들은 현지 창고 선택을 우선적으로 해 주십시오. EU의 경우 독일 창고를 선택하세요. 이 선택의 이점에는 더 빠른 배송 시간과 관세가 발생하지 않으므로 전체 비용이 낮아지는 것이 포함됩니다.
24시간 이내에 배송됩니다!
24시간 이내 배송은 기본적으로 귀하의 제품이 재고가 충분한 경우 24시간 이내에 당사 창고에서 배송되거나 발송된다는 것을 의미합니다. 더 읽어보세요.

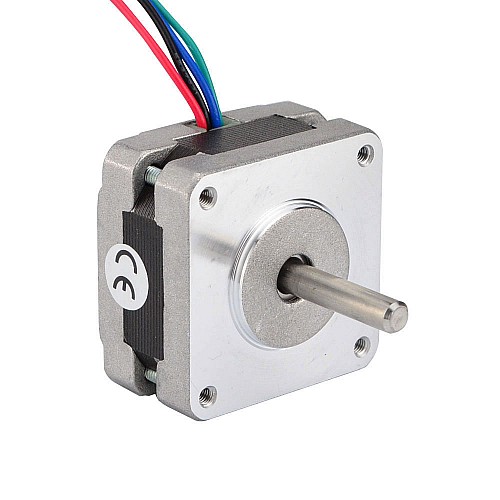

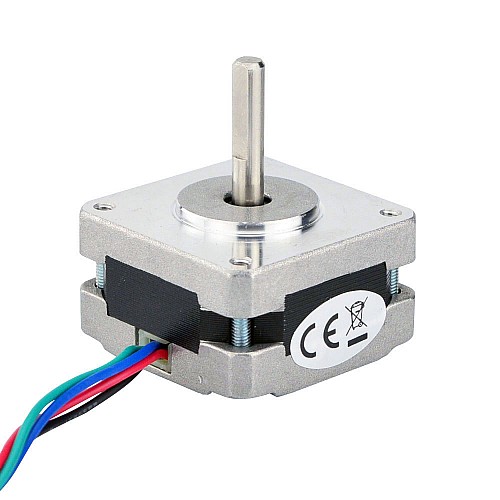

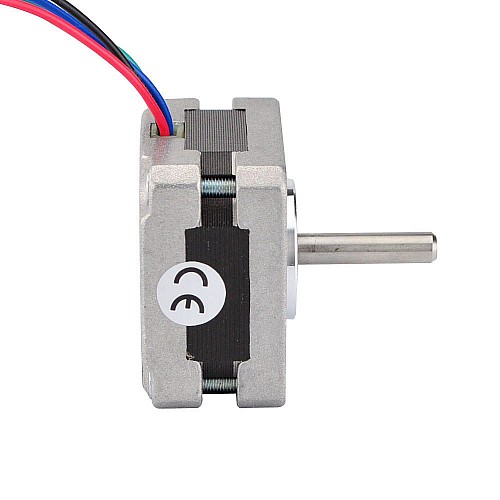

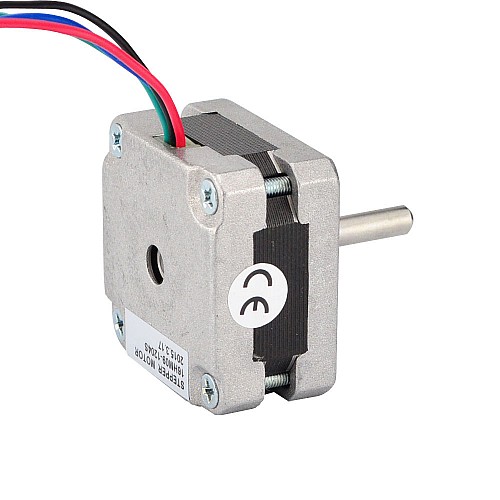

이 양극성 Nema 16 스테퍼 모터는 스텝 각도가 0.9deg이고 크기가 39x39x22mm입니다. 4개의 와이어가 있으며 각 위상은 3.6V에서 1.2A를 소모하고 토크는 11Ncm(15.58oz.in)를 유지합니다.


전기 사양

  • 제조업체 부품 번호: 16HM09-1204S
  • 모터 유형: 바이폴라 스테퍼
  • 단계 각도: 0.9도
  • 유지 토크: 11Ncm(15.58oz.in)
  • 정격 전류/위상: 1.2A
  • 위상 저항: 3ohms
  • 인덕턴스: 2.7mH±20%(1KHz)
  • 절연 등급: B 130°C[266°F]

물리적 사양

  • 프레임 크기: 39 x 39mm
  • 본체 길이: 22mm
  • 샤프트 직경: Φ5mm
  • 샤프트 길이: 24mm
  • D컷 길이: 15mm
  • 리드 수: 4
  • 리드 길이: 300mm
  • 무게: 100g

연결

A+
A-
B+
B-
검은색
녹색
빨간색
푸른

상품 유형
상품 유형 하이브리드 스테퍼 모터
전기 사양
스텝 각도(deg.) 0.9
양극성/단극성 양극성
위상 저항(ohms) 3
인덕턴스(mH) 2.7
정격 전류(A) 1.2
지주 토크(Ncm) 11
지주 토크(oz.in) 15.58
토크/추력 곡선이 있습니까? 예
물리적 사양
단일 샤프트/이중 샤프트 단일 샤프트
리드 나사 길이(mm) 300
몸 높이(mm) 22
무게(g) 100
샤프트 길이(mm) 24
샤프트 직경(mm) 5
재고 방법 전용 인벤토리
제품 시리즈 S
출력 샤프트 유형 D
케이블 수 4
프레임 크기(mm) Nema 16 (39 x 39)



  • 모터 샤프트
  • 케이블
  • 커넥터
  • 엔코더
  • 브레이크
  • 기어박스


ファイル サイズ
16HM09-1204S_Full_Datasheet.pdf 135.61KB Download
16HM09-1204S_Torque_Curve.pdf 143.33KB Download
16HM09-1204S.STEP 613.05KB Download
